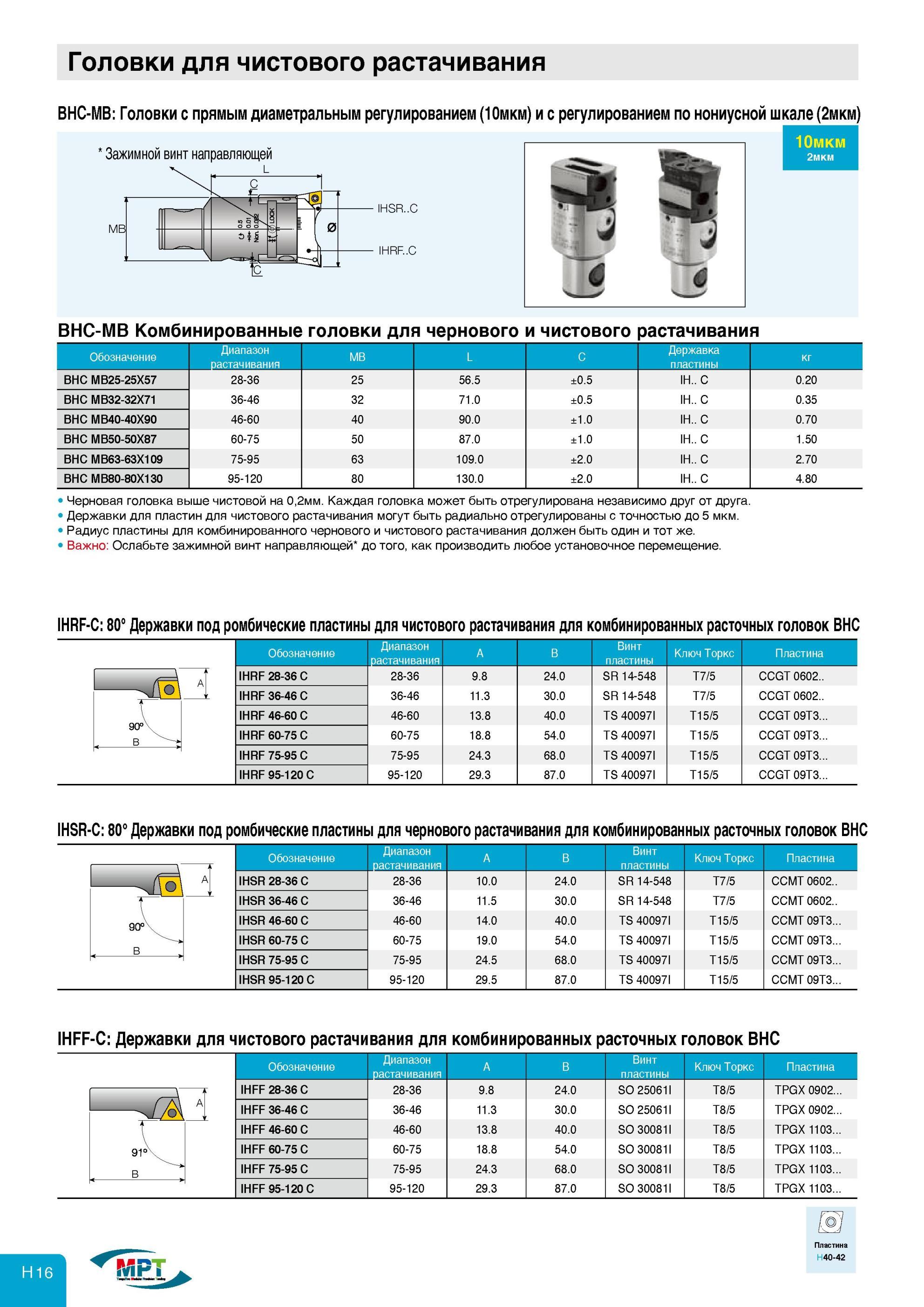

Модульная инструментальная система для растачивания Головки Taegutec для чистовой обработки с прямым диаметральным регулированием (10мкм) и по нониусной ш

Модульная инструментальная система для растачивания Головки Taegutec для чистовой обработки с прямым диаметральным регулированием (10мкм) и по нониусной шкале (2мкм Головки для чистового растачивания BHC-MB Головки с прямым диаметральным регулированием (10мкм) и с регулированием по нониусной шкале (2мкм) 1 Зажимной винт направляющей ВНС-МВ Комбинированные головки для чернового и чистового растачивания 10мкм 2мкм Обозначение Диапазон растачивания MB L C Державка пластины кг BHC MB25-25X57 28-36 25 56.5 ±0.5 IH.. C 0.20 BHC MB32-32X71 36-46 32 71.0 ±0.5 IH.. C 0.35 BHC MB40-40X90 46-60 40 90.0 ±1.0 IH.. C 0.70 BHC MB50-50X87 60-75 50 87.0 ±1.0 IH.. C 1.50 BHC MB63-63X109 75-95 63 109.0 ±2.0 IH.. C 2.70 BHC MB80-80X130 95-120 80 130.0 ±2.0 IH.. C 4.80 Черновая головка выше чистовой на 0,2мм. Каждая головка может быть отрегулирована независимо друг от друга. 1 Державки для пластин для чистового растачивания могут быть радиально отрегулированы с точностью до 5 мкм. 1 Радиус пластины для комбинированного чернового и чистового растачивания должен быть один и тот же. 1 Важно Ослабьте зажимной винт направляющей до того, как производить любое установочное перемещение. IHRF-C 80° Державки под ромбические пластины для чистового растачивания для комбинированных расточных головок BHC Обозначение Диапазон растачивания A B Винт пластины Ключ Торкс Пластина IHRF 28-36 C 28-36 9.8 24.0 SR 14-548 T7/5 CCGT 0602.. IHRF 36-46 C 36-46 11.3 30.0 SR 14-548 T7/5 CCGT 0602.. IHRF 46-60 C 46-60 13.8 40.0 TS 40097I T15/5 CCGT 09T3 IHRF 60-75 C 60-75 18.8 54.0 TS 40097I T15/5 CCGT 09T3 IHRF 75-95 C 75-95 24.3 68.0 TS 40097I T15/5 CCGT 09T3 IHRF 95-120 C 95-120 29.3 87.0 TS 40097I T15/5 CCGT 09T3 IHSR-C 80° Державки под ромбические пластины для чернового растачивания для комбинированных расточных головок BHC [ А Обозначение Диапазон растачивания A B Винт пластины Ключ Торкс Пластина 1 1 A IHSR 28-36 C 28-36 10.0 24.0 SR 14-548 T7/5 CCMT 0602.. 90 D 1 + IHSR 36-46 C 36-46 11.5 30.0 SR 14-548 T7/5 CCMT 0602.. IHSR 46-60 C 46-60 14.0 40.0 TS 40097I T15/5 CCMT 09T3 IHSR 60-75 C 60-75 19.0 54.0 TS 40097I T15/5 CCMT 09T3 B IHSR 75-95 C 75-95 24.5 68.0 TS 40097I T15/5 CCMT 09T3 IHSR 95-120 C 95-120 29.5 87.0 TS 40097I T15/5 CCMT 09T3 IHFF-C Державки для чистового растачивания для комбинированных расточных головок BHC 9' B Обозначение Диапазон растачивания A B Винт пластины Ключ Торкс Пластина IHFF 28-36 C 28-36 9.8 24.0 SO 25061I T8/5 TPGX 0902 IHFF 36-46 C 36-46 11.3 30.0 SO 25061I T8/5 TPGX 0902 IHFF 46-60 C 46-60 13.8 40.0 SO 30081I T8/5 TPGX 1103 IHFF 60-75 C 60-75 18.8 54.0 SO 30081I T8/5 TPGX 1103 IHFF 75-95 C 75-95 24.3 68.0 SO 30081I T8/5 TPGX 1103 IHFF 95-120 C 95-120 29.3 87.0 SO 30081I T8/5 TPGX 1103 Пластина H 40-42 A
