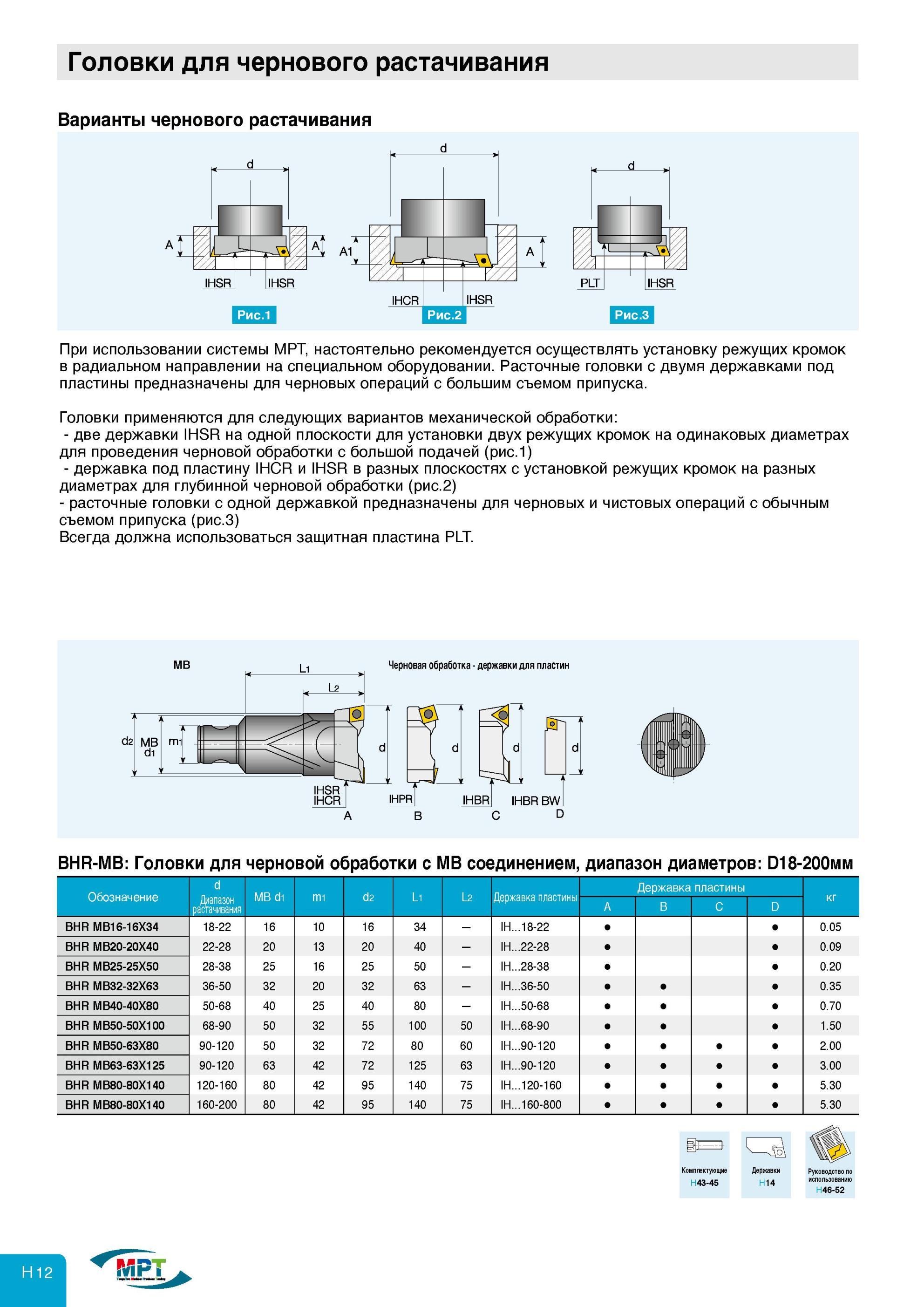

Модульная инструментальная система для растачивания Головки Taegutec для чернового растачивания с MB соединением Варианты обработки для установки двух режущих кромо Головки для чернового растачивания Варианты чернового растачивания При использовании системы MPT, настоятельно рекомендуется осуществлять установку режущих кромок в радиальном направлении на специальном оборудовании. Расточные головки с двумя державками под пластины предназначены для черновых операций с большим съемом припуска. Головки применяются для следующих вариантов механической обработки - две державки IHSR на одной плоскости для установки двух режущих кромок на одинаковых диаметрах для проведения черновой обработки с большой подачей (рис.1) - державка под пластину IHCR и IHSR в разных плоскостях с установкой режущих кромок на разных диаметрах для глубинной черновой обработки (рис.2) - расточные головки с одной державкой предназначены для черновых и чистовых операций с обычным съемом припуска (рис.3) Всегда должна использоваться защитная пластина PLT. BHR-MB Головки для черновой обработки с MB соединением, диапазон диаметров Р18-200мм Обозначение Диапазон растачивания MB d1 m1 d2 L1 L2 Державка пластины A B C D кг BHR MB16-16X34 18-22 16 10 16 34 - IH18-22 0.05 BHR MB20-20X40 22-28 20 13 20 40 - IH22-28 0.09 BHR MB25-25X50 28-38 25 16 25 50 - IH28-38 0.20 BHR MB32-32X63 36-50 32 20 32 63 - IH36-50 0.35 BHR MB40-40X80 50-68 40 25 40 80 - IH50-68 0.70 BHR MB50-50X100 68-90 50 32 55 100 50 IH68-90 1.50 BHR MB50-63X80 90-120 50 32 72 80 60 IH90-120 2.00 BHR MB63-63X125 90-120 63 42 72 125 63 IH90-120 3.00 BHR MB80-80X140 120-160 80 42 95 140 75 IH120-160 5.30 BHR MB80-80X140 160-200 80 42 95 140 75 IH160-800 5.30 Комплектующие H43-45 Державки H14 Руководство по использованию IHCR I HSR Черновая обработка - державки для пластин t UJ Jt T T IHPR IHBR IHBR BW
