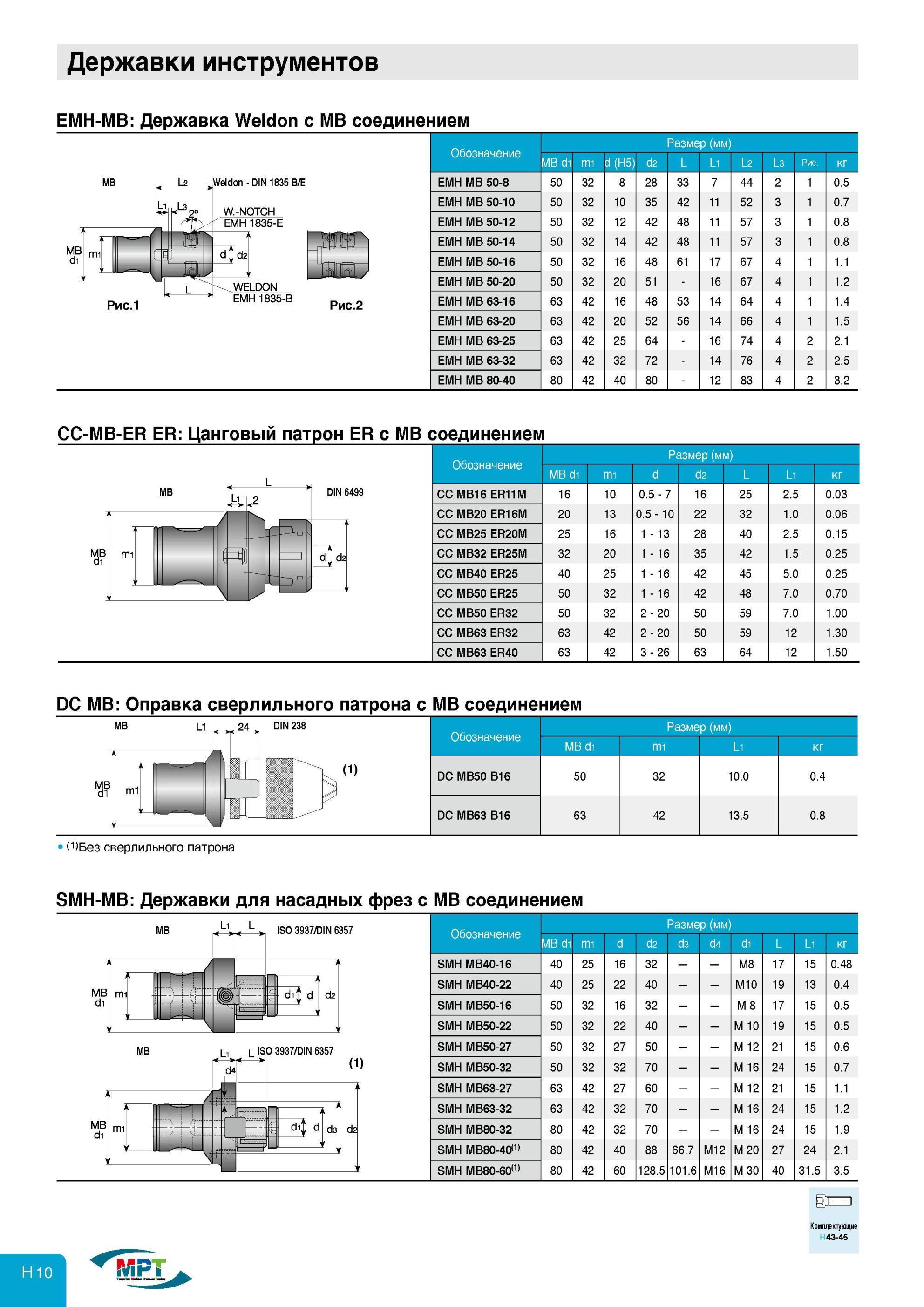

Модульная инструментальная система Оснастка Taegutec для инструментов с MB соединением Оправка Weldon Цанговый патрон ER Оправка сверлильного патрона Для насадных ф Державки инструментов EMH-MB Державка Weldon с MB соединением Рис.2 Обозначение Размер (мм) MB d1 m1 d (H5) d2 L L1 L2 L3 Рис. кг EMH MB 50-8 50 32 8 28 33 7 44 2 1 0.5 EMH MB 50-10 50 32 10 35 42 11 52 3 1 0.7 EMH MB 50-12 50 32 12 42 48 11 57 3 1 0.8 EMH MB 50-14 50 32 14 42 48 11 57 3 1 0.8 EMH MB 50-16 50 32 16 48 61 17 67 4 1 1.1 EMH MB 50-20 50 32 20 51 - 16 67 4 1 1.2 EMH MB 63-16 63 42 16 48 53 14 64 4 1 1.4 EMH MB 63-20 63 42 20 52 56 14 66 4 1 1.5 EMH MB 63-25 63 42 25 64 - 16 74 4 2 2.1 EMH MB 63-32 63 42 32 72 - 14 76 4 2 2.5 EMH MB 80-40 80 42 40 80 - 12 83 4 2 3.2 CC-MB-ER ER Цанговый патрон ER с MB соединением Обозначение Размер (мм) MB d1 m1 d d2 L L1 кг CC MB16 ER11M 16 10 0.5 - 7 16 25 2.5 0.03 CC MB20 ER16M 20 13 0.5 - 10 22 32 1.0 0.06 CC MB25 ER20M 25 16 1 - 13 28 40 2.5 0.15 CC MB32 ER25M 32 20 1 - 16 35 42 1.5 0.25 CC MB40 ER25 40 25 1 - 16 42 45 5.0 0.25 CC MB50 ER25 50 32 1 - 16 42 48 7.0 0.70 CC MB50 ER32 50 32 2 - 20 50 59 7.0 1.00 CC MB63 ER32 63 42 2 - 20 50 59 12 1.30 CC MB63 ER40 63 42 3 - 26 63 64 12 1.50 DC MB Оправка сверлильного патрона с MB соединением MB 24 DIN 238 Обозначение Размер (мм) MB d1 m1 L1 кг (1) DC MB50 B16 50 32 10.0 0.4 DC MB63 B16 63 42 13.5 0.8 (1)Без сверлильного патрона SMH-MB Державки для насадных фрез с MB соединением Обозначение MB d1 m1 d d2 Разме d3 р (мм) d4 d1 L L1 кг SMH MB40-16 40 25 16 32 M8 17 15 0.48 SMH MB40-22 40 25 22 40 M10 19 13 0.4 SMH MB50-16 50 32 16 32 M 8 17 15 0.5 SMH MB50-22 50 32 22 40 M 10 19 15 0.5 SMH MB50-27 50 32 27 50 M 12 21 15 0.6 SMH MB50-32 50 32 32 70 M 16 24 15 0.7 SMH MB63-27 63 42 27 60 M 12 21 15 1.1 SMH MB63-32 63 42 32 70 M 16 24 15 1.2 SMH MB80-32 80 42 32 70 M 16 24 15 1.9 SMH MB80-4011 80 42 40 88 66.7 M12 M 20 27 24 2.1 SMH MB80-60(1) 80 42 60 128.5 101.6 M16 M 30 40 31.5 3.5 Комплектующие H 43-45 L ISO 3937/DIN 6357 ISO 3937/DIN 6357 DIN 6499 Weldon - DIN 1835 B/E W.-NOTCH EMH 1835-E WELDON EMH 1835-B
