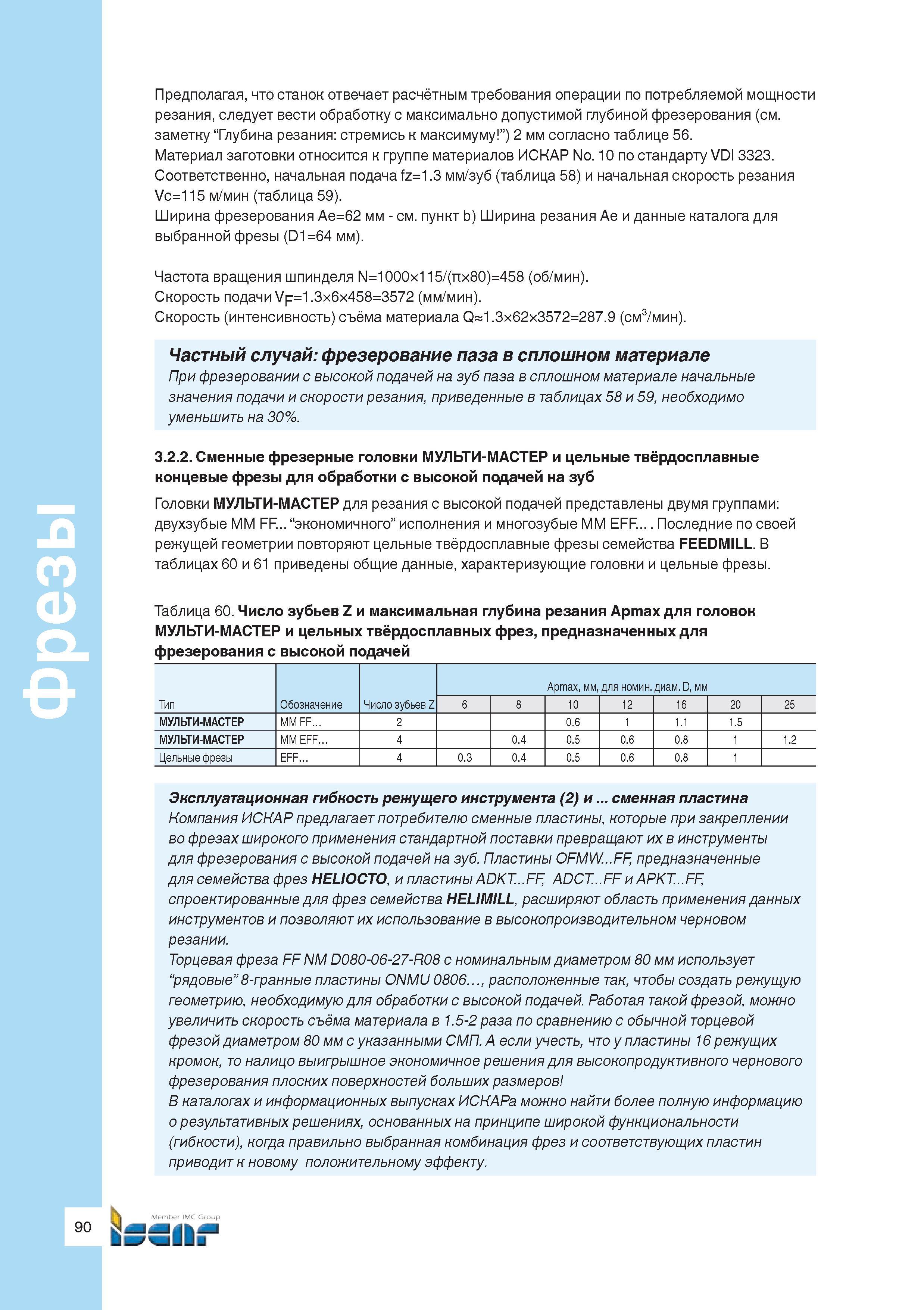

Сменные фрезерные головки Искар МУЛЬТИ-МАСТЕР и цельные твёрдосплавные концевые фрезы Iscar для обработки с высокой подачей на зуб В таблицах 60 и 61 приведены общие данные, характеризующие головки и цельные фрезы. Таблица 60. Число зубьев Z и максимальная глубина резания Apmax для головок МУЛЬТИ-МАСТЕР и цельных твёрдосплавных фрез, предназначенных для фрезерования с высокой подачей Тип Обозначение Число зубьевZ Apmax, мм, для номин. диам. D, мм 6 8 10 12 16 20 25 МУЛЬТИ-МАСТЕР MM FF, 2 0.6 1 1.1 1.5 МУЛЬТИ-МАСТЕР MM EFF, 4 0.4 0.5 0.6 0.8 1 1.2 Цельные фрезы EFF, 4 0.3 0.4 0.5 0.6 0.8 1 Эксплуатационная гибкость режущего инструмента (2) и сменная пластина Компания ИСКАР предлагает потребителю сменные пластины, которые при закреплении во фрезах широкого применения стандартной поставки превращают их в инструменты для фрезерования с высокой подачей на зуб. Пластины OFMW FF, предназначенные для семейства фрез HELIOCTO, и пластины ADKT FF, ADCT FF и APKT FF, спроектированные для фрез семейства HELIMILL, расширяют область применения данных инструментов и позволяют их использование в высокопроизводительном черновом резании. Торцевая фреза FF NM D080-06-27-R08 с номинальным диаметром 80 мм использует “рядовые”8-гранные пластины ONMU 0806.., расположенные так, чтобы создать режущую геометрию, необходимую для обработки с высокой подачей. Работая такой фрезой, можно увеличить скорость съёма материала в 1.5-2 раза по сравнению с обычной торцевой фрезой диаметром 80 мм с указанными СМП. А если учесть, что у пластины 16 режущих кромок, то налицо выигрышное экономичное решения для высокопродуктивного чернового фрезерования плоских поверхностей больших размеров В каталогах и информационных выпусках ИСКАРа можно найти более полную информацию о результативных решениях, основанных на принципе широкой функциональности (гибкости), когда правильно выбранная комбинация фрез и соответствующих пластин приводит к новому положительному эффекту. Фрезы Предполагая, что станок отвечает расчётным требования операции по потребляемой мощности резания, следует вести обработку с максимально допустимой глубиной фрезерования (см. заметку “Глубина резания стремись к максимуму ”) 2 мм согласно таблице 56. Материал заготовки относится к группе материалов ИСКАР No. 10 по стандарту VDI 3323. Соответственно, начальная подача fz=1.3 мм/зуб (таблица 58) и начальная скорость резания Vc=115 м/мин (таблица 59). Ширина фрезерования Ае=62 мм - см. пункт b) Ширина резания Ае и данные каталога для выбранной фрезы (D1=64 мм). Частота вращения шпинделя N=1000x115/(nx80)=458 (об/мин). Скорость подачи Vp=1.3x6x458=3572 (мм/мин). Скорость (интенсивность) съёма материала Q=1.3x62x3572=287.9 (см3/мин). Частный случай фрезерование паза в сплошном материале При фрезеровании с высокой подачей на зуб паза в сплошном материале начальные значения подачи и скорости резания, приведенные в таблицах 58 и 59, необходимо уменьшить на 30%. 3.2.2. Головки МУЛЬТИ-МАСТЕР для резания с высокой подачей представлены двумя группами двухзубые MM FF “экономичного” исполнения и многозубые MM EFF Последние по своей режущей геометрии повторяют цельные твёрдосплавные фрезы семейства FEEDMILL.
