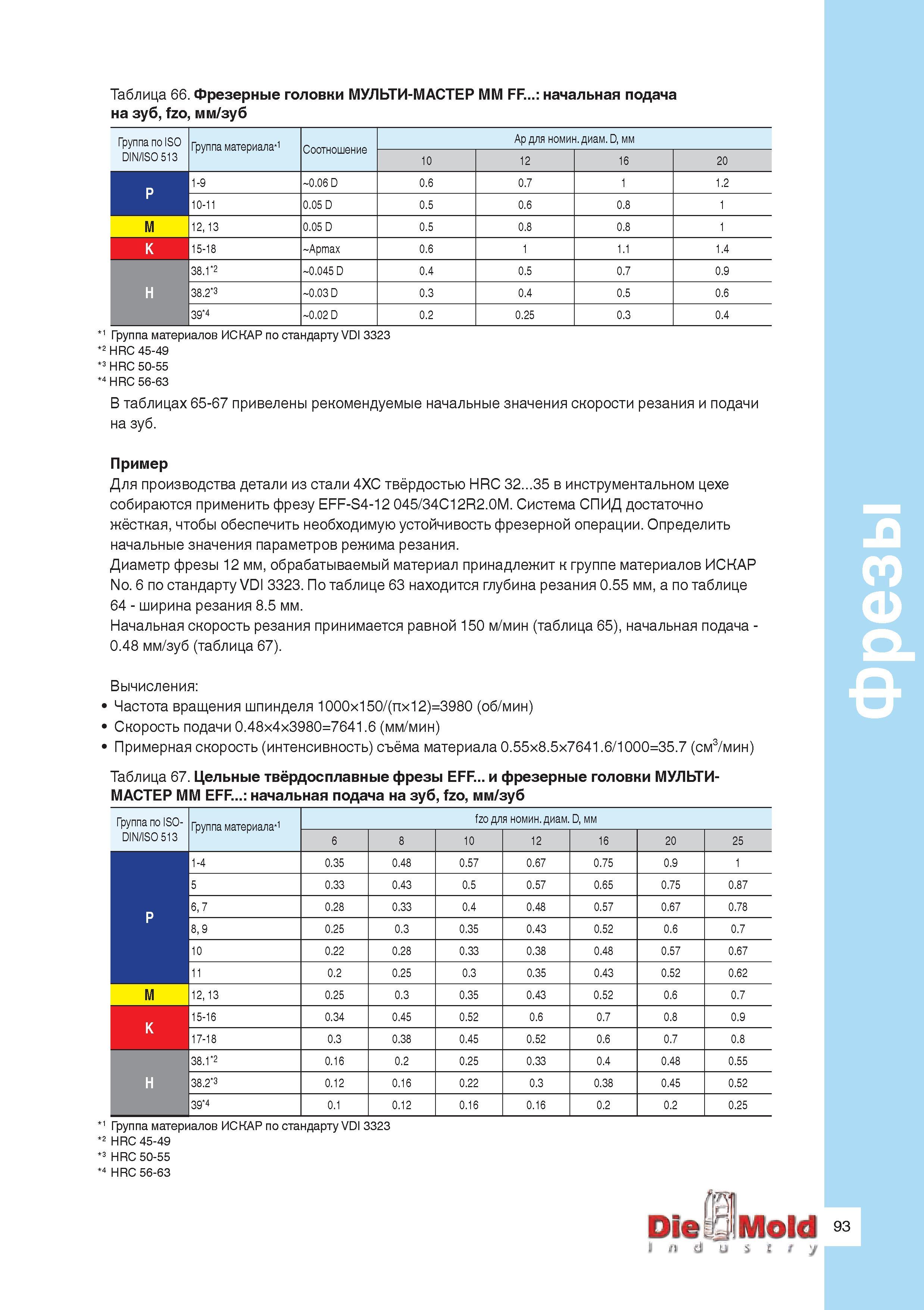

Производственный пример применения фрезерного инструмнета Искар Для производства детали из стали 4ХС твёрдостью HRC 32 35 в инструментальном цехе собираются применить фрезу Iscar EFF-S4-12 045/34C12R2.0M. Система СПИД достаточно жёсткая, чтобы обеспечить необходимую устойчивость фрезерной операции. Определить начальные значения параметров режима резания. Диаметр фрезы 12 мм, обрабатываемый материал принадлежит к группе материалов ИСКАР No. 6 по стандарту VDI 3323. По таблице 63 находится глубина резания 0.55 мм, а по таблице 64 - ширина резания 8.5 мм. Начальная скорость резания принимается равной 150 м/мин (таблица 65), начальная подача -0.48 мм/зуб (таблица 67). Вычисления Частота вращения шпинделя 1000x150/(nx12)=3980 (об/мин) Скорость подачи 0.48x4x3980=7641.6 (мм/мин) Примерная скорость (интенсивность) съёма материала 0.55x8.5x7641.6/1000=35.7 (см3/мин) Таблица 67. Цельные твёрдосплавные фрезы EFF и фрезерные головки МУЛЬТИМАСТЕР MM EFF начальная подача на зуб, fzo, мм/зуб Группа по ISODIN/ISO 513 Группа материала 1 fzo для номин. диам. D, мм 6 8 10 12 16 20 25 P 1-4 0.35 0.48 0.57 0.67 0.75 0.9 1 5 0.33 0.43 0.5 0.57 0.65 0.75 0.87 6, 7 0.28 0.33 0.4 0.48 0.57 0.67 0.78 8, 9 0.25 0.3 0.35 0.43 0.52 0.6 0.7 10 0.22 0.28 0.33 0.38 0.48 0.57 0.67 11 0.2 0.25 0.3 0.35 0.43 0.52 0.62 M 12, 13 0.25 0.3 0.35 0.43 0.52 0.6 0.7 K 15-16 0.34 0.45 0.52 0.6 0.7 0.8 0.9 17-18 0.3 0.38 0.45 0.52 0.6 0.7 0.8 H 38.1 2 0.16 0.2 0.25 0.33 0.4 0.48 0.55 38.2 3 0.12 0.16 0.22 0.3 0.38 0.45 0.52 39 4 0.1 0.12 0.16 0.16 0.2 0.2 0.25 1 Группа материалов ИСКАР по стандарту VDI 3323 2 HRC 45-49 3 HRC 50-55 4 HRC 56-63 Фрезы Таблица 66. Фрезерные головки МУЛЬТИ-МАСТЕР MM FF начальная подача на зуб, fzo, мм/зуб Группа по ISO DIN/ISO 513 Группа материала 1 Соотношение Ар для номин. диам. D, мм 10 12 16 20 P 1-9 0.06 D 0.6 0.7 1 1.2 10-11 0.05 D 0.5 0.6 0.8 1 M 12, 13 0.05 D 0.5 0.8 0.8 1 K 15-18 Apmax 0.6 1 1.1 1.4 H 38.1 2 0.045 D 0.4 0.5 0.7 0.9 38.2 3 0.03 D 0.3 0.4 0.5 0.6 39 4 0.02 D 0.2 0.25 0.3 0.4 1 Группа материалов ИСКАР по стандарту VDI 3323 2 HRC 45-49 3 HRC 50-55 4 HRC 56-63 В таблицах 65-67 привелены рекомендуемые начальные значения скорости резания и подачи на зуб.
