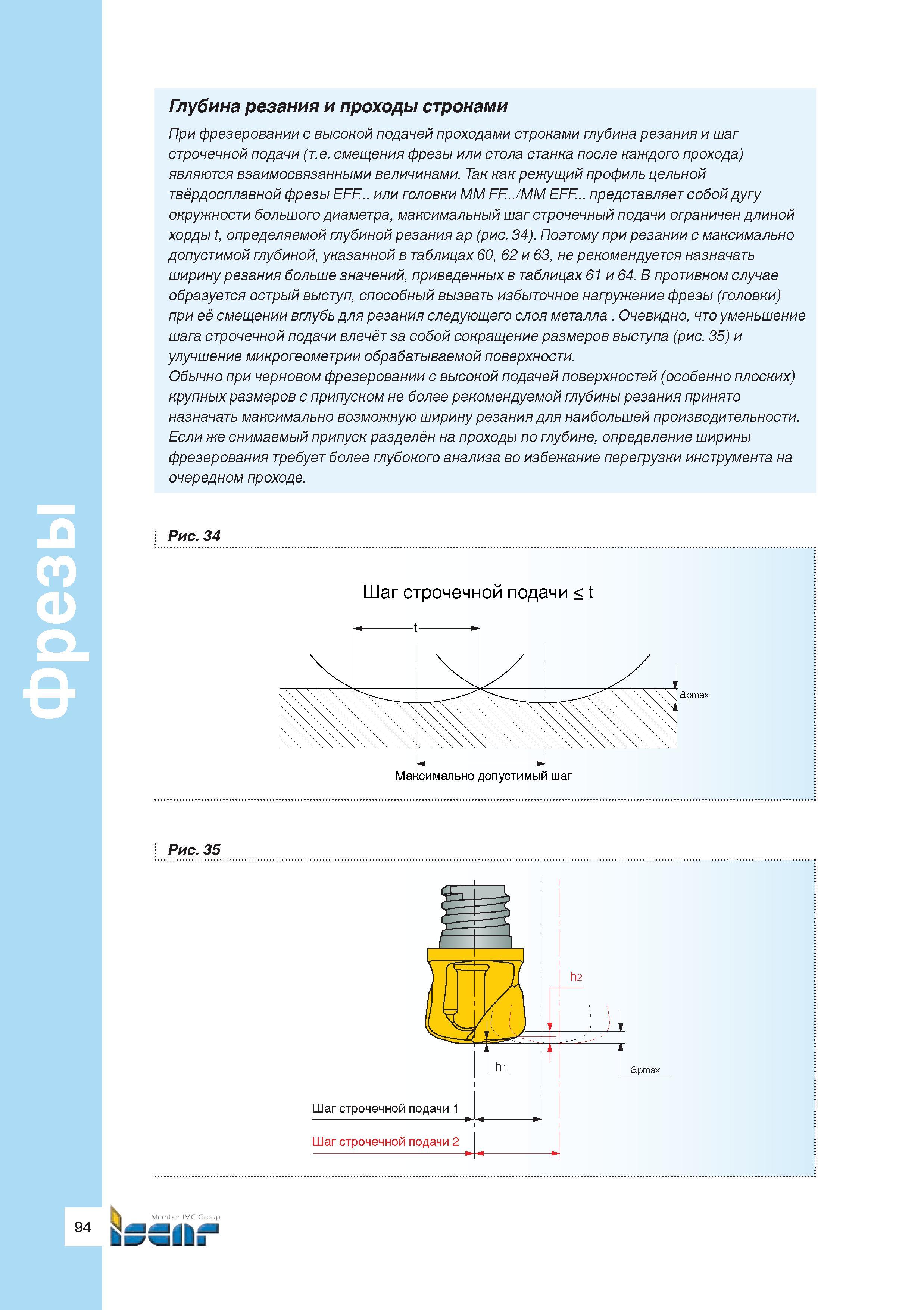

При фрезеровании с высокой подачей проходами строками глубина резания и шаг строчечной подачи (т.е. смещения фрезы или стола станка после каждого прохода) являются взаимосвязанными величинами. Так как режущий профиль цельной твёрдосплавной фрезы EFF или головки MM FF /MM EFF представляет собой дугу окружности большого диаметра, максимальный шаг строчечный подачи ограничен длиной хорды t, определяемой глубиной резания ap (рис. 34). Поэтому при резании с максимально допустимой глубиной, указанной в таблицах 60, 62 и 63, не рекомендуется назначать ширину резания больше значений, приведенных в таблицах 61 и 64. В противном случае образуется острый выступ, способный вызвать избыточное нагружение фрезы (головки) при её смещении вглубь для резания следующего слоя металла Очевидно, что уменьшение шага строчечной подачи влечёт за собой сокращение размеров выступа (рис. 35) и улучшение микрогеометрии обрабатываемой поверхности. Обычно при черновом фрезеровании с высокой подачей поверхностей (особенно плоских) крупных размеров с припуском не более рекомендуемой глубины резания принято назначать максимально возможную ширину резания для наибольшей производительности. Если же снимаемый припуск разделён на проходы по глубине, определение ширины фрезерования требует более глубокого анализа во избежание перегрузки инструмента на очередном проходе. Рис. 34 Шаг строчечной подачи < t apmax Максимально допустимый шаг Рис. 35 Фрезы Глубина резания и проходы строками
