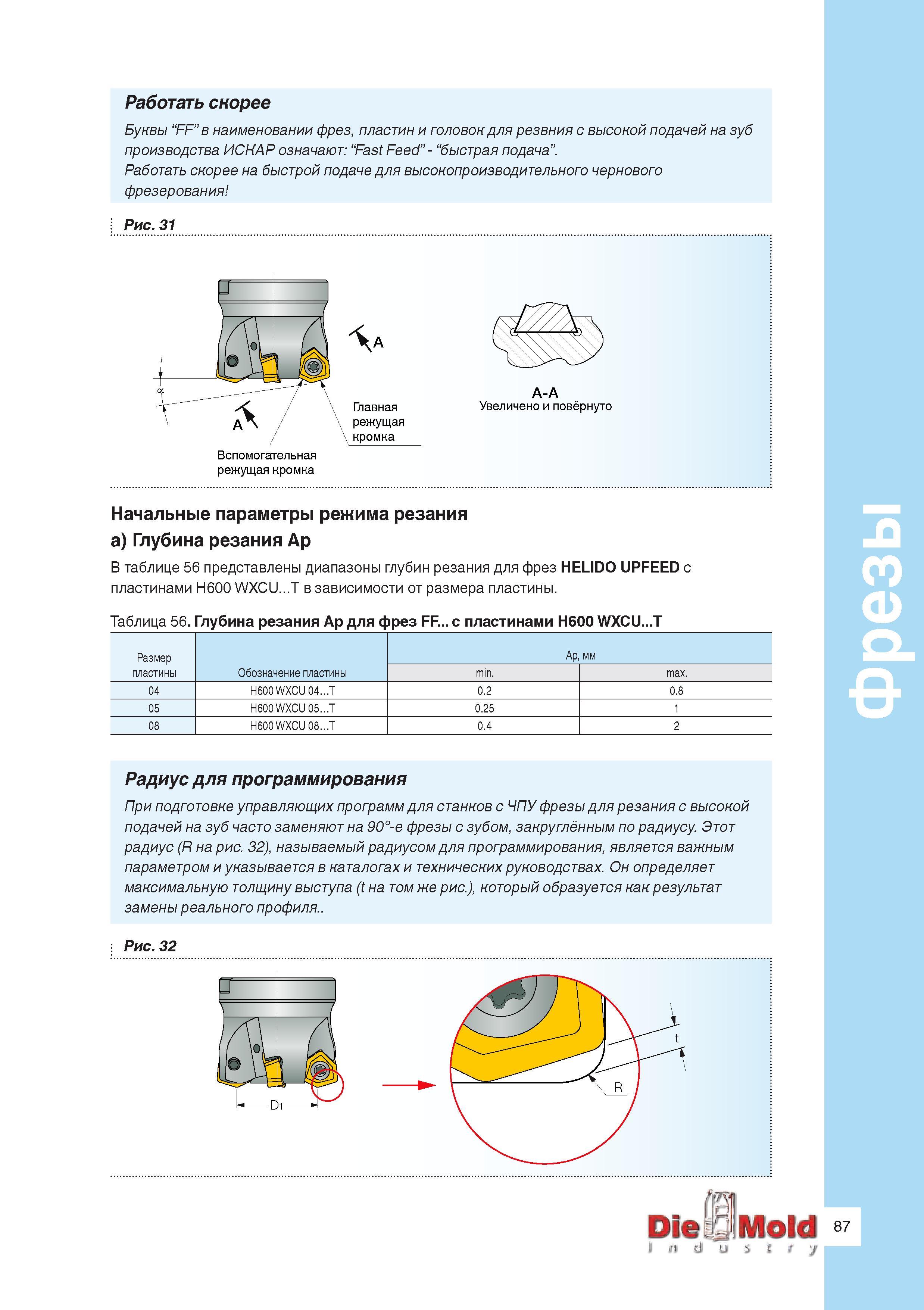

Радиус режущей кромки фрезерной пластины для ЧПУ-программирования При подготовке управляющих программ для станков с ЧПУ фрезы для резания с высокой подачей на зуб часто заменяют на 90°-е фрезы с зубом, закруглённым по радиусу. Этот радиус (R на рис. 32), называемый радиусом для программирования, является важным параметром и указывается в каталогах и технических руководствах. Он определяет максимальную толщину выступа (t на том же рис.), который образуется как результат замены реального профиля.. Фрезы Работать скорее Буквы “FF” в наименовании фрез, пластин и головок для резвния с высокой подачей на зуб производства ИСКАР означают “Fast Feed” - “быстрая подача”. Работать скорее на быстрой подаче для высокопроизводительного чернового фрезерования Рис. 31 A-A Увеличено и повёрнуто режущая кромка Начальные параметры режима резания а) Глубина резания Ар В таблице 56 представлены диапазоны глубин резания для фрез HELIDO UPFEED с пластинами H600 WXCU T в зависимости от размера пластины. Таблица 56. Глубина резания Ар для фрез FF с пластинами H600 WXCU T Размер пластины Обозначение пластины Ap, мм min. max. 04 H600 WXCU 04 T 0.2 0.8 05 H600 WXCU 05.T 0.25 1 08 H600 WXCU 08.T 0.4 2
