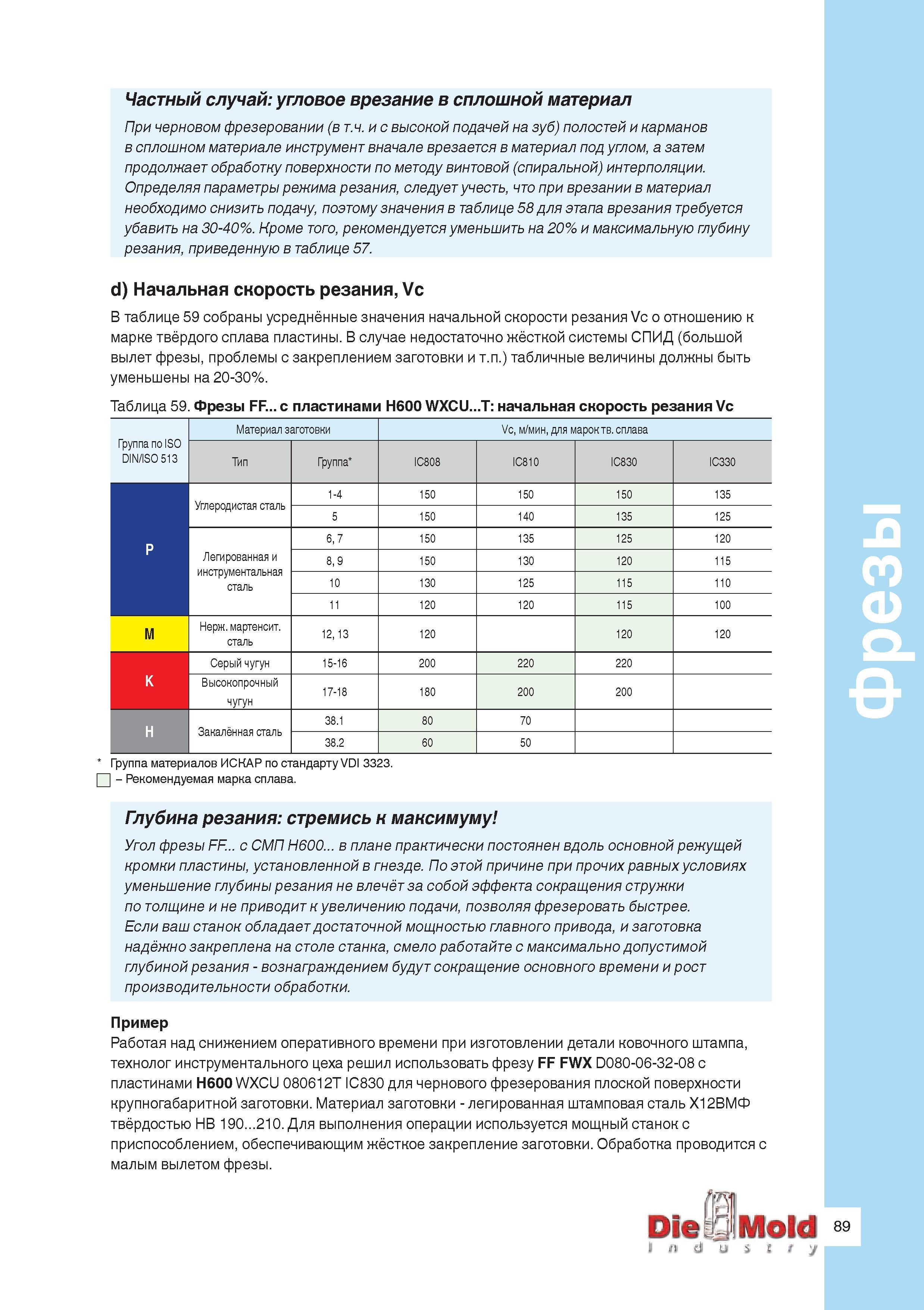

Если Ваш металлорежущий станок обладает достаточной мощностью главного привода и заготовка надёжно закреплена на столе станка смело работайте с максимально допустимой глубиной резания - вознаграждением будут сокращение основного времени и рост производительности обработки. Пример Работая над снижением оперативного времени при изготовлении детали ковочного штампа, технолог инструментального цеха решил использовать фрезу FF FWX D080-06-32-08 с пластинами H600 WXCU 080612T IC830 для чернового фрезерования плоской поверхности крупногабаритной заготовки. Материал заготовки - легированная штамповая сталь Х12ВМФ твёрдостью НВ 190 210. Для выполнения операции используется мощный станок с приспособлением, обеспечивающим жёсткое закрепление заготовки. Обработка проводится с малым вылетом фрезы. Фрезы Частный случай угловое врезание в сплошной материал При черновом фрезеровании (в т.ч. и с высокой подачей на зуб) полостей и карманов в сплошном материале инструмент вначале врезается в материал под углом, а затем продолжает обработку поверхности по методу винтовой (спиральной) интерполяции. Определяя параметры режима резания, следует учесть, что при врезании в материал необходимо снизить подачу, поэтому значения в таблице 58 для этапа врезания требуется убавить на 30-40%. Кроме того, рекомендуется уменьшить на 20% и максимальную глубину резания, приведенную в таблице 57. d) Начальная скорость резания, Vc В таблице 59 собраны усреднённые значения начальной скорости резания Vc о отношению к марке твёрдого сплава пластины. В случае недостаточно жёсткой системы СПИД (большой вылет фрезы, проблемы с закреплением заготовки и т.п.) табличные величины должны быть уменьшены на 20-30%. Таблица 59. Фрезы FF с пластинами H600 WXCU T начальная скорость резания Vc Группа по ISO DIN/ISO 513 Материал заготовки Vc, м/мин, для марок тв. сплава Тип Группа IC808 IC810 IC830 IC330 P Углеродистая сталь 1-4 150 150 150 135 5 150 140 135 125 Легированная и инструментальная сталь 6, 7 150 135 125 120 8, 9 150 130 120 115 10 130 125 115 110 11 120 120 115 100 M Нерж. мартенсит. сталь 12, 13 120 120 120 K Серый чугун 15-16 200 220 220 Высокопрочный чугун 17-18 180 200 200 H Закалённая сталь 38.1 80 70 38.2 60 50 Группа материалов ИСКАР по стандарту VDI 3323. - Рекомендуемая марка сплава. Глубина резания стремись к максимуму Угол фрезы FF с СМП H600 в плане практически постоянен вдоль основной режущей кромки пластины, установленной в гнезде. По этой причине при прочих равных условиях уменьшение глубины резания не влечёт за собой эффекта сокращения стружки по толщине и не приводит к увеличению подачи, позволяя фрезеровать быстрее.
