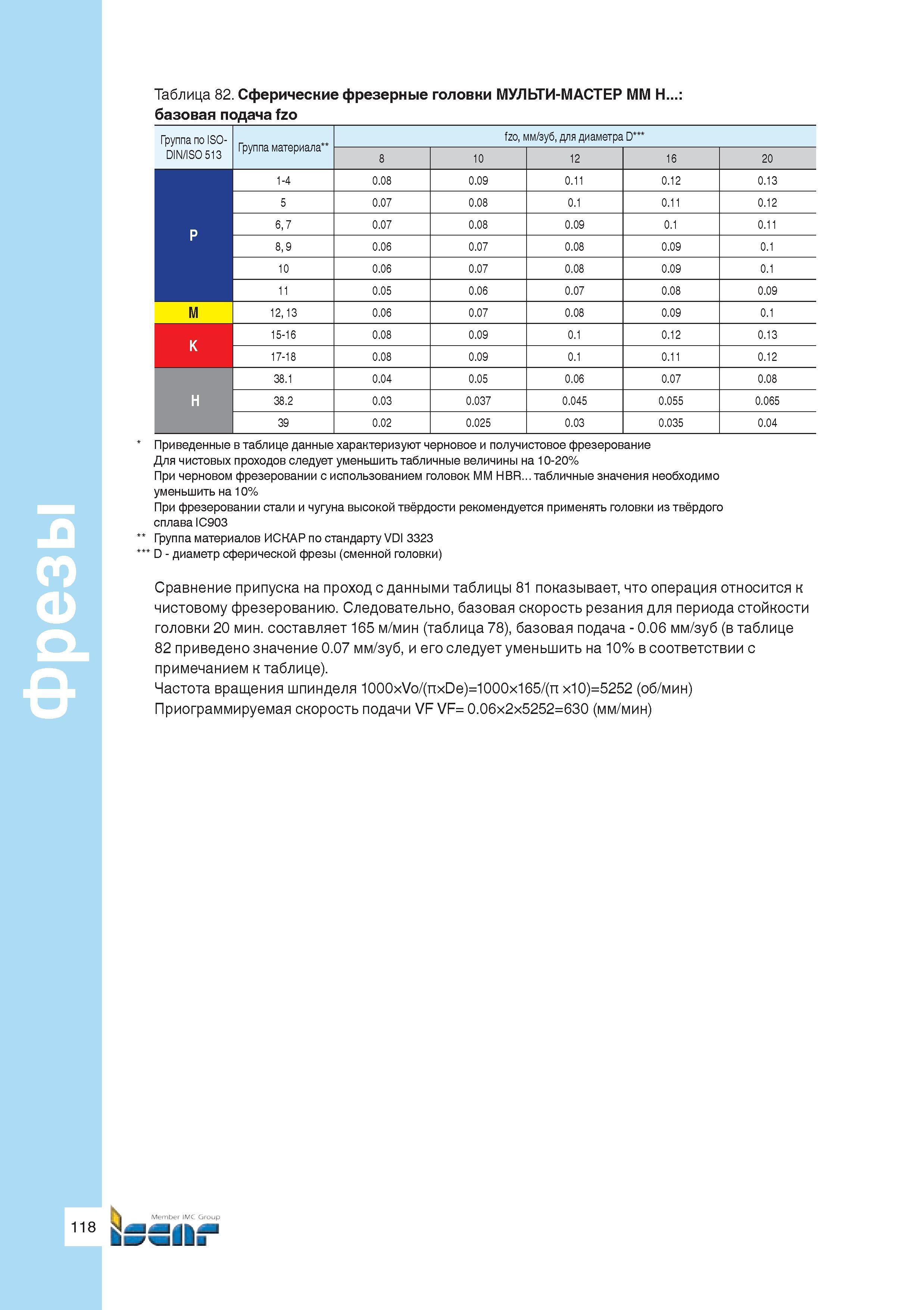

Таблица 82. Сферические фрезерные головки МУЛЬТИ-МАСТЕР ММ Н.. базовая подача fzo Группа по ISO- Группа материала fzo, мм/зуб, для диаметра D DIN/ISO 513 8 10 12 16 20 1-4 0.08 0.09 0.11 0.12 0.13 5 0.07 0.08 0.1 0.11 0.12 D 6, 7 0.07 0.08 0.09 0.1 0.11 P 8, 9 0.06 0.07 0.08 0.09 0.1 10 0.06 0.07 0.08 0.09 0.1 11 0.05 0.06 0.07 0.08 0.09 M 12, 13 0.06 0.07 0.08 0.09 0.1 K 15-16 0.08 0.09 0.1 0.12 0.13 17-18 0.08 0.09 0.1 0.11 0.12 38.1 0.04 0.05 0.06 0.07 0.08 H 38.2 0.03 0.037 0.045 0.055 0.065 39 0.02 0.025 0.03 0.035 0.04 Приведенные в таблице данные характеризуют черновое и получистовое фрезерование Для чистовых проходов следует уменьшить табличные величины на 10-20% При черновом фрезеровании с использованием головок MM HBR табличные значения необходимо уменьшить на 10% При фрезеровании стали и чугуна высокой твёрдости рекомендуется применять головки из твёрдого сплаваIC903 Группа материалов ИСКАР по стандарту VDI 3323 D - диаметр сферической фрезы (сменной головки) Сравнение припуска на проход с данными таблицы 81 показывает, что операция относится к чистовому фрезерованию. Следовательно, базовая скорость резания для периода стойкости головки 20 мин. составляет 165 м/мин (таблица 78), базовая подача - 0.06 мм/зуб (в таблице 82 приведено значение 0.07 мм/зуб, и его следует уменьшить на 10% в соответствии с примечанием к таблице). Частота вращения шпинделя 1000xVo/(nxDe)=1000x165/(n x10)=5252 (об/мин) Приограммируемая скорость подачи VF VF= 0.06x2x5252=630 (мм/мин) Member IMC Group &
