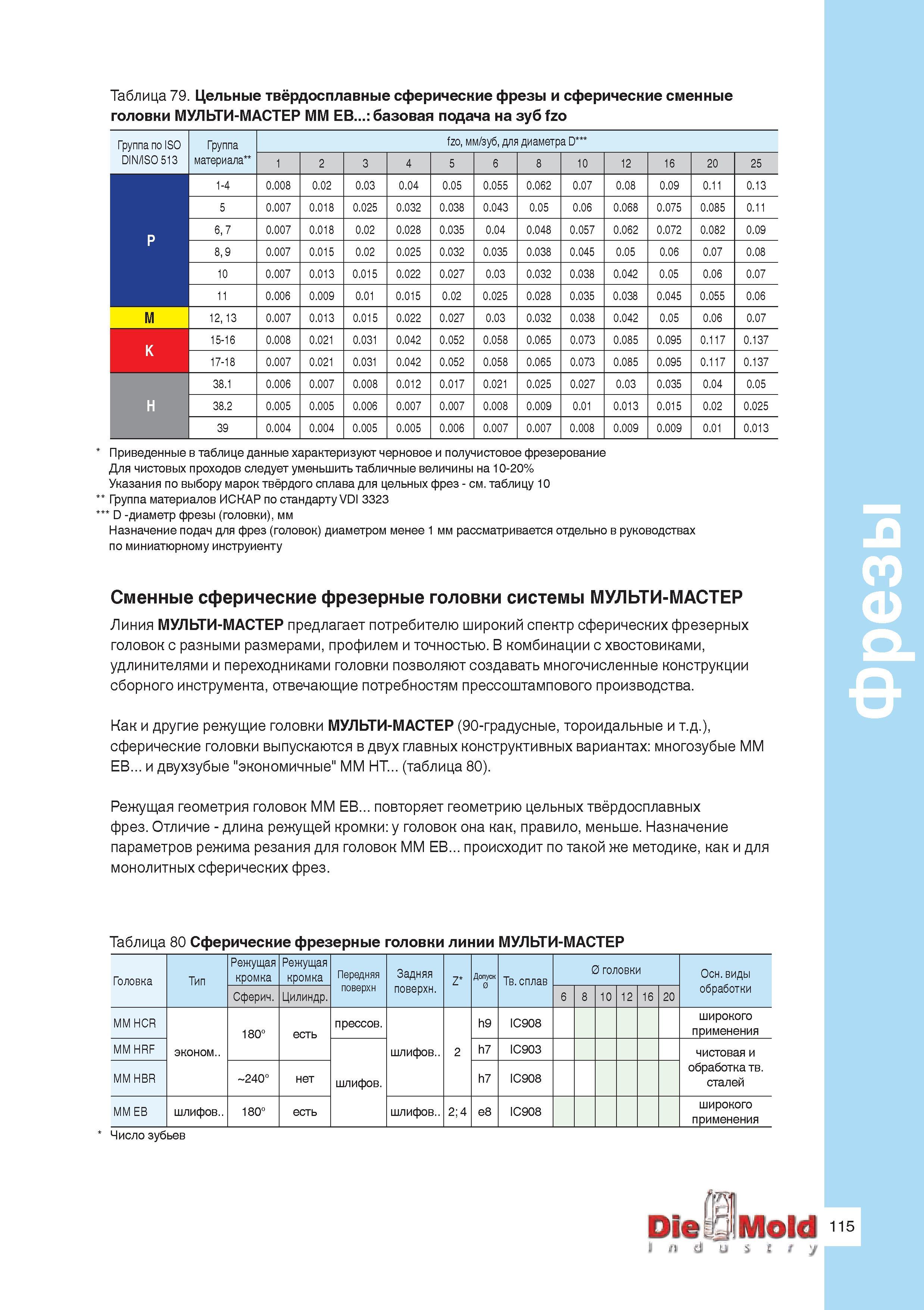

Таблица 79. Цельные твёрдосплавные сферические фрезы и сферические сменные головки МУЛЬТИ-МАСТЕР MM EB базовая подача на зуб fzo Группа по ISO Группа fzo, мм/зуб, для диаметра D DIN/ISO 513 материала 1 2 3 4 5 6 8 10 12 16 20 25 1-4 0.008 0.02 0.03 0.04 0.05 0.055 0.062 0.07 0.08 0.09 0.11 0.13 5 0.007 0.018 0.025 0.032 0.038 0.043 0.05 0.06 0.068 0.075 0.085 0.11 D 6, 7 0.007 0.018 0.02 0.028 0.035 0.04 0.048 0.057 0.062 0.072 0.082 0.09 P 8, 9 0.007 0.015 0.02 0.025 0.032 0.035 0.038 0.045 0.05 0.06 0.07 0.08 10 0.007 0.013 0.015 0.022 0.027 0.03 0.032 0.038 0.042 0.05 0.06 0.07 11 0.006 0.009 0.01 0.015 0.02 0.025 0.028 0.035 0.038 0.045 0.055 0.06 M 12, 13 0.007 0.013 0.015 0.022 0.027 0.03 0.032 0.038 0.042 0.05 0.06 0.07 к 15-16 0.008 0.021 0.031 0.042 0.052 0.058 0.065 0.073 0.085 0.095 0.117 0.137 17-18 0.007 0.021 0.031 0.042 0.052 0.058 0.065 0.073 0.085 0.095 0.117 0.137 38.1 0.006 0.007 0.008 0.012 0.017 0.021 0.025 0.027 0.03 0.035 0.04 0.05 H 38.2 0.005 0.005 0.006 0.007 0.007 0.008 0.009 0.01 0.013 0.015 0.02 0.025 39 0.004 0.004 0.005 0.005 0.006 0.007 0.007 0.008 0.009 0.009 0.01 0.013 Приведенные в таблице данные характеризуют черновое и получистовое фрезерование Для чистовых проходов следует уменьшить табличные величины на 10-20% Указания по выбору марок твёрдого сплава для цельных фрез - см. таблицу 10 Группа материалов ИСКАР по стандарту VDI 3323 D -диаметр фрезы (головки), мм Назначение подач для фрез (головок) диаметром менее 1 мм рассматривается отдельно в руководствах по миниатюрному инструиенту Сменные сферические фрезерные головки системы МУЛЬТИ-МАСТЕР Линия МУЛЬТИ-МАСТЕР предлагает потребителю широкий спектр сферических фрезерных головок с разными размерами, профилем и точностью. В комбинации с хвостовиками, удлинителями и переходниками головки позволяют создавать многочисленные конструкции сборного инструмента, отвечающие потребностям прессоштампового производства. Как и другие режущие головки МУЛЬТИ-МАСТЕР (90-градусные, тороидальные и т.д.), сферические головки выпускаются в двух главных конструктивных вариантах многозубые ММ ЕВ и двухзубые "экономичные" ММ НТ (таблица 80). Режущая геометрия головок ММ ЕВ повторяет геометрию цельных твёрдосплавных фрез. Отличие - длина режущей кромки у головок она как, правило, меньше. Назначение параметров режима резания для головок ММ ЕВ происходит по такой же методике, как и для монолитных сферических фрез. Таблица 80 Сферические фрезерные головки линии МУЛЬТИ-МАСТЕР Головка Тип Режущая кромка Режущая кромка Передняя поверхн Задняя поверхн. Z Допуск 0 Тв. сплав 0 головки Осн. виды обработки Сферич. Цилиндр. 6 8 10 12 16 20 MM HCR эконом.. 180° есть прессов. шлифов.. 2 h9 IC908 широкого применения MM HRF шлифов. h7 IC903 чистовая и обработка тв. сталей MM HBR 240° нет h7 IC908 MM EB шлифов.. 180° есть шлифов.. 2; 4 e8 IC908 широкого применения Число зубьев ГП '" Ь 115 II п d у s t / 'j Фрезы
