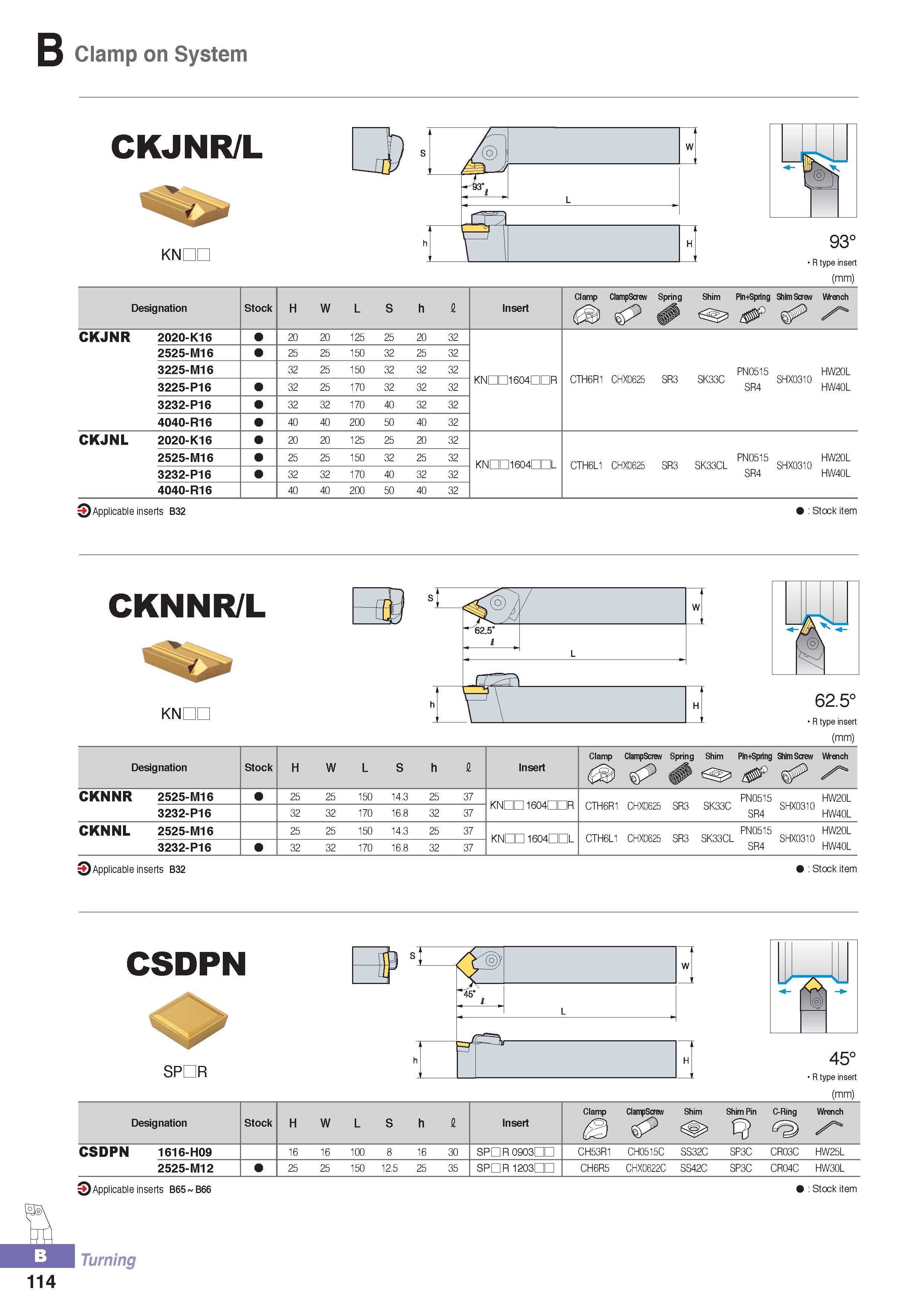

Комплектующие, общий вид и основные размеры наружных контурных сборных державок Korloy CKJNR/L с параллелограммными сменными режущими пластинами без отверстия Clamp on System CKJNR/L KNDC 93° R type insert (mm) Designation Stock H W L S h fi Insert Clamp ClampScrew Spring Shim Pin+Spring Shim Screw Wrench CKJNR 2020-K16 20 20 125 25 20 32 2525-M16 25 25 150 32 25 32 3225-M16 32 25 150 32 32 32 KNDDl604nnR CTH6R' CHX0625 SR3 SK33C PN0515 SHX0310 HW20L 3225-P16 32 25 170 32 32 32 SR4 HW40L 3232-P16 32 32 170 40 32 32 4040-R16 40 40 200 50 40 32 CKJNL 2020-K16 20 20 125 25 20 32 2525-M16 25 25 150 32 25 32 KNDDl604nnL CTH6L' CHX0625 SR3 SK33CL PN0515 SHX0310 HW20L 3232-P16 32 32 170 40 32 32 SR4 HW40L 4040-R16 40 40 200 50 40 32 OApplicable inserts B32 Stock item CKNNR/L KNDC 62.5° R type insert (mm) Designation Stock H W L S h fi Insert Clamp ClampScrew Spring Shim Pin+Spring Shim Screw 01 Wrench CKNNR 2525-M16 25 25 150 14.3 25 37 KNEO 1604DDR CTH6R' CHX0625 SR3 SK33C PN0515 SHX0310 HW20L 3232-P16 32 32 170 16.8 32 37 SR4 HW40L CKNNL 2525-M16 25 25 150 14.3 25 37 KNDD 1604EOL CTH6L' CHX0625 SR3 SK33CL PN0515 SHX0310 HW20L 3232-P16 32 32 170 16.8 32 37 SR4 HW40L Applicable inserts B32 Stock item CSDPN SPDR 45° R type insert (mm) Designation Stock H W L S h fi Insert Clamp ClampScrew Shim Shim Pin C-Ring Wrench ) Q CSDPN 1616-H09 16 16 100 8 16 30 SPDR 0903DD CH53R1 CH0515C SS32C SP3C CR03C HW25L 2525-M12 25 25 150 12.5 25 35 SPDR 1203DD CH6R5 CHX0622C SS42C SP3C CR04C HW30L Applicable inserts B65 B66 Turning Stock item 114
