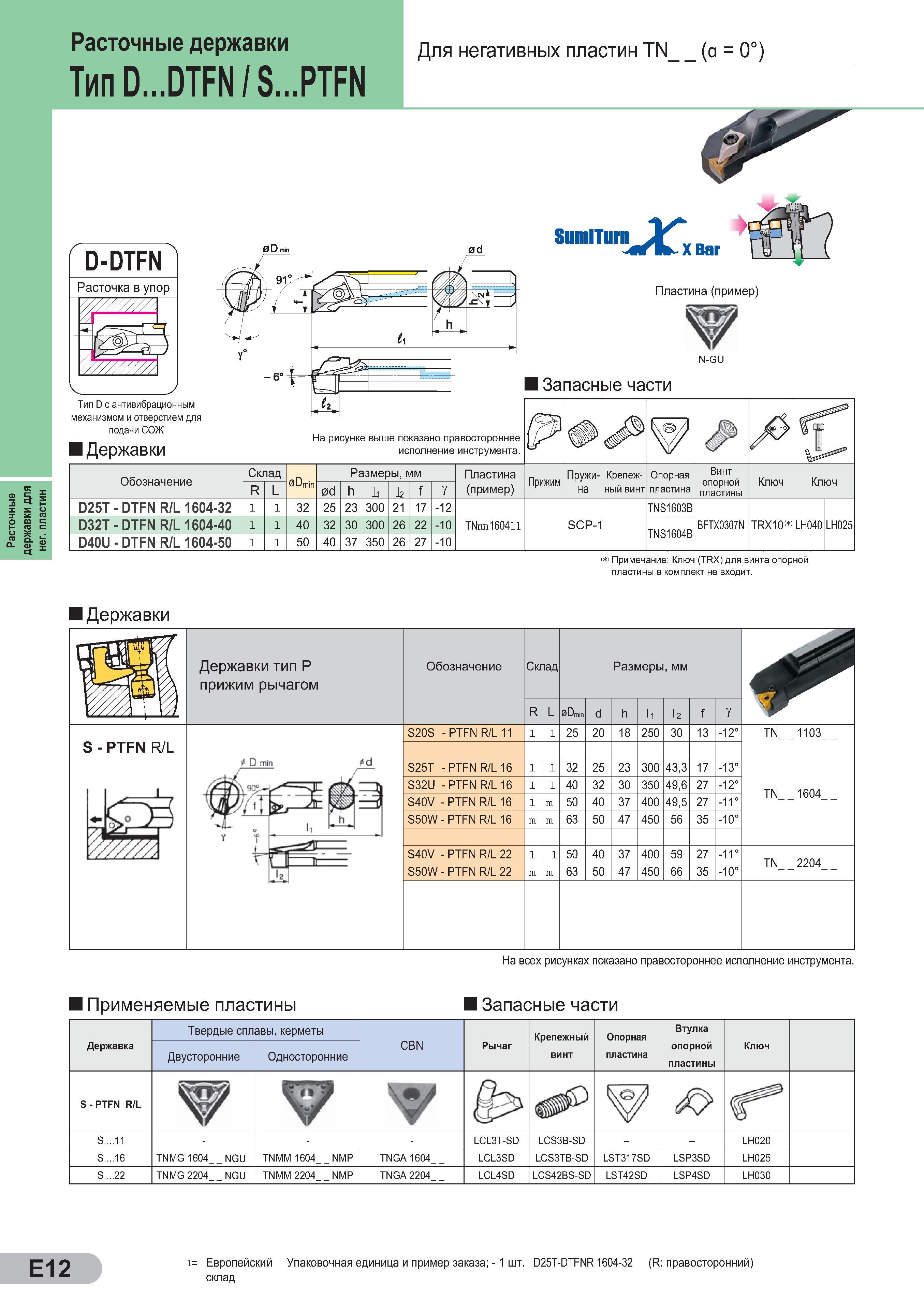

Расточные державки Sumitomo Тип D DTFN / S PTFN Для негативных пластин TN (а = 0°) D-DTFN Расточка в упор 1 ’Р) Тип D с антивибрационным механизмом и отверстием

Расточные державки Sumitomo Тип D DTFN / S PTFN Для негативных пластин TN (а = 0°) D-DTFN Расточка в упор 1 ’Р) Тип D с антивибрационным механизмом и отверстием для подачи СОЖ Державки SumiTurn ХВаг Пластина (пример) N-GU Запасные части На рисунке выше показано правостороннее исполнение инструмента. Обозначение Склад 0Dmin Размеры, мм Пластина (пример) R L 0d h l l f Y D25T - DTFN R/L 1604-32 l l 32 25 23 300 21 17 -12 D32T - DTFN R/L 1604-40 l l 40 32 30 300 26 22 -10 TN 1604mH D40U - DTFN R/L 1604-50 l l 50 40 37 350 26 27 -10 5 vi U Прижим Пружина Крепежный винт Опорная пластина Винт опорной пластины Ключ Ключ SCP-1 TNS1603B TNS1604B BFTX0307N TRX10( LH04C LH025 ( ) Примечание Ключ (TRX) для винта опорной пластины в комплект не входит. Державки Державки тип P прижим рычагом Обозначение Склад Размеры, мм R L 0Dmin d h l1 I2 f Y S20S - PTFN R/L 11 l l 25 20 18 250 30 13 -12° S25T - PTFN R/L 16 l l 32 25 23 300 43,3 17 -13° S32U - PTFN R/L 16 l l 40 32 30 350 49,6 27 -12° S40V - PTFN R/L 16 l m 50 40 37 400 49,5 27 -11° S50W - PTFN R/L 16 m m 63 50 47 450 56 35 -10° S40V - PTFN R/L 22 l l 50 40 37 400 59 27 -11° S50W - PTFN R/L 22 m m 63 50 47 450 66 35 -10° S - PTFN R/L TN 1103 TN 1604 TN 2204 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Твердые сплавы, керметы Крепежный винт Опорная пластина Втулка Державка Двусторонние Односторонние CBN Рычаг опорной пластины Ключ S - PTFN R/L V V Г89 S .11 LCL3T-SD LCS3B-SD LH020 S .16 TNMG 1604 NGU TNMM 1604 NMP TNGA 1604 LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 2 .2 S. TNMG 2204 NGU TNMM 2204 NMP TNGA 2204 LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 E12 i= Европейский Упаковочная единица и пример заказа; - 1 шт. D25T-DTFNR 1604-32 (R правосторонний) склад
