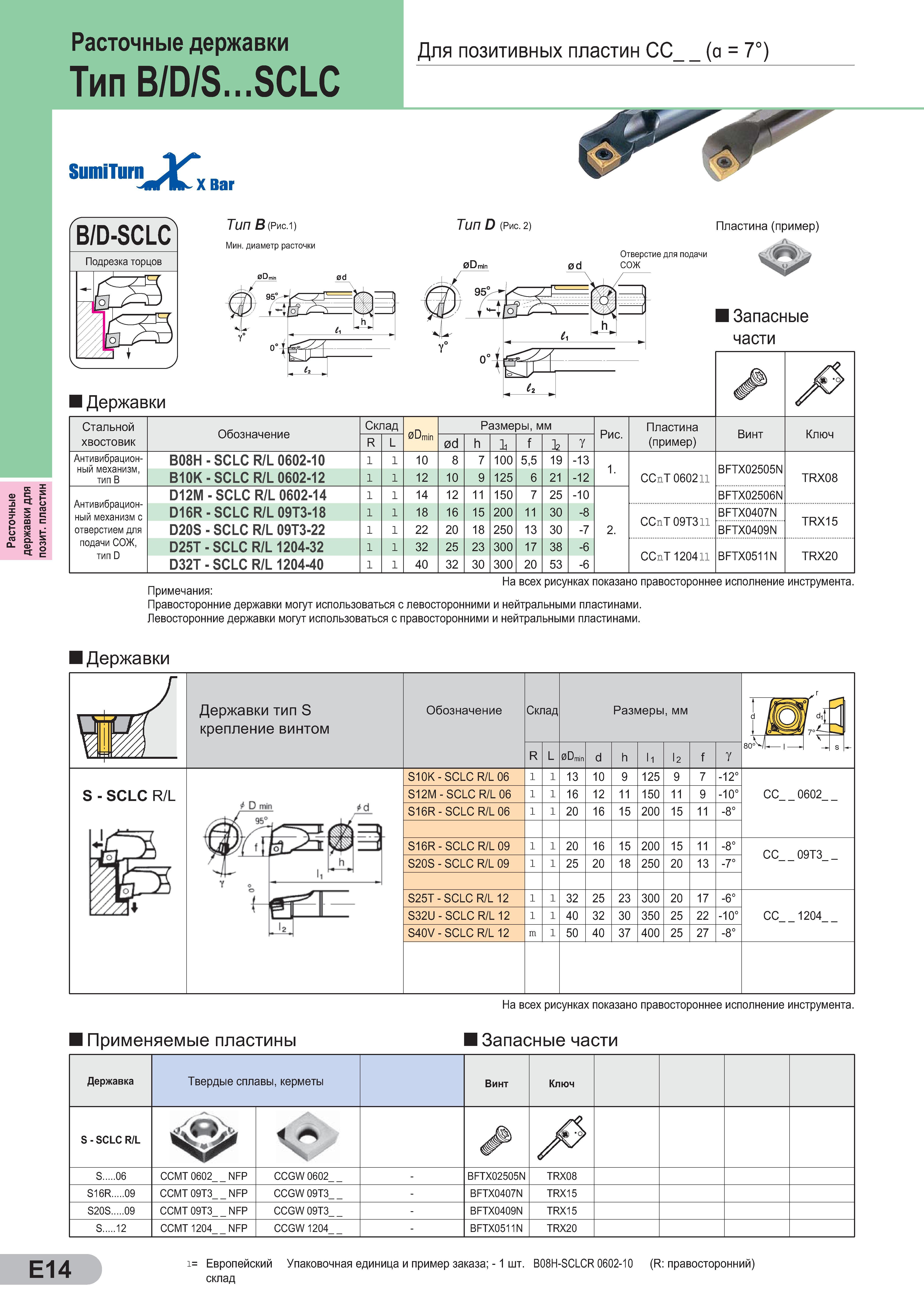

Расточные державки Sumitomo Тип B/D/S SCLC SumiTurn Для позитивных пластин CC (а = 7°) B/D-SCLC Подрезка торцов Тип B (Рис 1) Мин диаметр расточки Тип D (Рис 2)

Расточные державки Sumitomo Тип B/D/S SCLC SumiTurn Для позитивных пластин CC (а = 7°) B/D-SCLC Подрезка торцов Тип B (Рис.1) Мин. диаметр расточки Тип D (Рис. 2) Пластина (пример) 0Dmin Отверстие для подачи 0d СОЖ Державки -Ср °°4 nj f Л и т pL ,u - Запасные части Стальной Обозначение Склад 0Dmin Размеры, мм хвостовик R L 0d h 11 f 12 Y Антивибрационный механизм, тип B B08H - SCLC R/L 0602-10 1 1 10 8 7 100 5,5 19 -13 B10K - SCLC R/L 0602-12 1 1 12 10 9 125 6 21 -12 Антивибрационный механизм с D12M - SCLC R/L 0602-14 1 1 14 12 11 150 7 25 -10 D16R - SCLC R/L 09T3-18 1 1 18 16 15 200 11 30 -8 отверстием для D20S - SCLC R/L 09T3-22 1 1 22 20 18 250 13 30 -7 подачи СОЖ, тип D D25T - SCLC R/L 1204-32 1 1 32 25 23 300 17 38 -6 D32T - SCLC R/L 1204-40 1 1 40 32 30 300 20 53 -6 A Винт Ключ BFTX02505N TRX08 BFTX02506N BFTX0407N TRX15 BFTX0409N BFTX0511N TRX20 Рис. Пластина (пример) CClT 06021 CCjT 09T3 Ц CC It 12041 На всех рисунках показано правостороннее исполнение инструмента. Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. Державки Державки тип S крепление винтом Обозначение Склад Размеры, мм R L 0Dmin d h l1 12 f Y S10K - SCLC R/L 06 1 1 13 10 9 125 9 7 -12° S12M - SCLC R/L 06 1 1 16 12 11 150 11 9 -10° S16R - SCLC R/L 06 1 1 20 16 15 200 15 11 -8° S16R - SCLC R/L 09 1 1 20 16 15 200 15 11 -8° S20S - SCLC R/L 09 1 1 25 20 18 250 20 13 -7° S25T - SCLC R/L 12 1 1 32 25 23 300 20 17 -6° S32U - SCLC R/L 12 1 1 40 32 30 350 25 22 -10° S40V - SCLC R/L 12 m 1 50 40 37 400 25 27 -8° S - SCLC R/L CC 0602 CC 09T3 CC 1204 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Державка Твердые сплавы, керметы Винт Ключ S - SCLC R/L S 06 CCMT 0602 NFP CCGW 0602 - BFTX02505N TRX08 S16R 09 CCMT 09T3 NFP CCGW 09T3 - BFTX0407N TRX15 S20S 09 CCMT 09T3 NFP CCGW 09T3 - BFTX0409N TRX15 S 12 CCMT 1204 NFP CCGW 1204 - BFTX0511N TRX20 E14 i= Европейский Упаковочная единица и пример заказа; - 1 шт. B08H-SCLCR 0602-10 (R п равосторонний) склад
