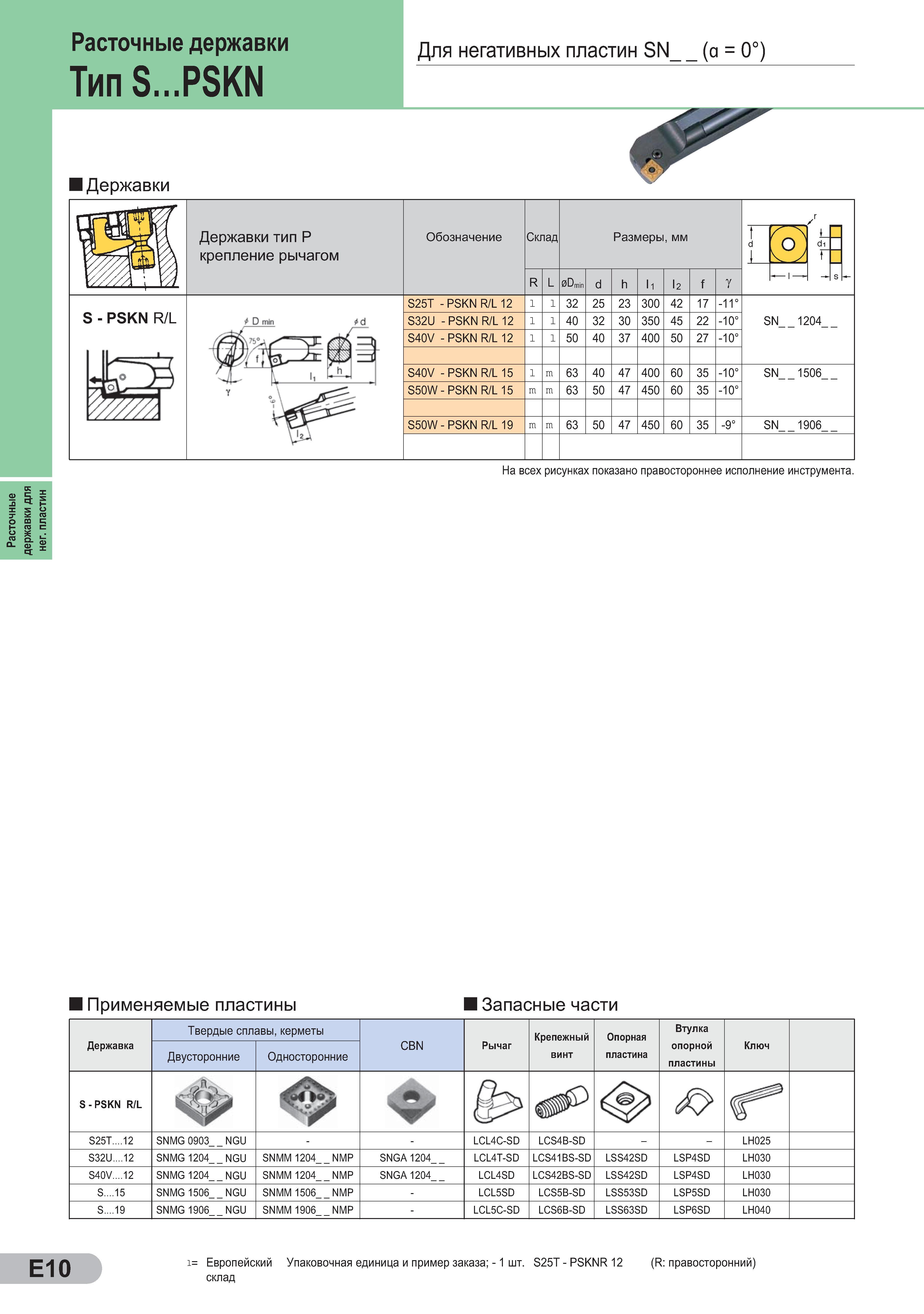

Расточные державки Sumitomo для негативных пластин Тип S PSKN SN (а = 0°) Державки Державки тип P крепление рычагом Обозначение Склад Размеры, мм R L 0Dmin d h l1 l2 f Y S25T - PSKN R/L 12 l l 32 25 23 300 42 17 -11° S32U - PSKN R/L 12 l l 40 32 30 350 45 22 -10° S40V - PSKN R/L 12 l l 50 40 37 400 50 27 -10° S40V - PSKN R/L 15 l m 63 40 47 400 60 35 -10° S50W - PSKN R/L 15 m m 63 50 47 450 60 35 -10° S50W - PSKN R/L 19 m m 63 50 47 450 60 35 -9° S - PSKN R/L SN 1204 SN 1506 SN 1906 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Державка Твердые сплавы, керметы CBN Рычаг Крепежный винт Опорная пластина Втулка опорной пластины Ключ Двусторонние Односторонние S - PSKN R/L & Г S25T .12 SNMG 0903 NGU LCL4C-SD LCS4B-SD LH025 S32U .12 SNMG 1204 NGU SNMM 1204 NMP SNGA 1204 LCL4T-SD LCS41BS-SD LSS42SD LSP4SD LH030 S40V .12 SNMG 1204 NGU SNMM 1204 NMP SNGA 1204 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 S 15 SNMG 1506 NGU SNMM 1506 NMP - LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 19 S. SNMG 1906 NGU SNMM 1906 NMP - LCL5C-SD LCS6B-SD LSS63SD LSP6SD LH040 E10 i= Европейский Упаковочная единица и пример заказа; - 1 шт. S25T - PSKNR 12 (R правосторонний) склад
