Расточные державки Sumitomo для негативных пластин Расточные державки Тип D DCLN / S PCLN Для негативных пластин CN (а = 0°) d-dclF Растачивание и подрезка торц

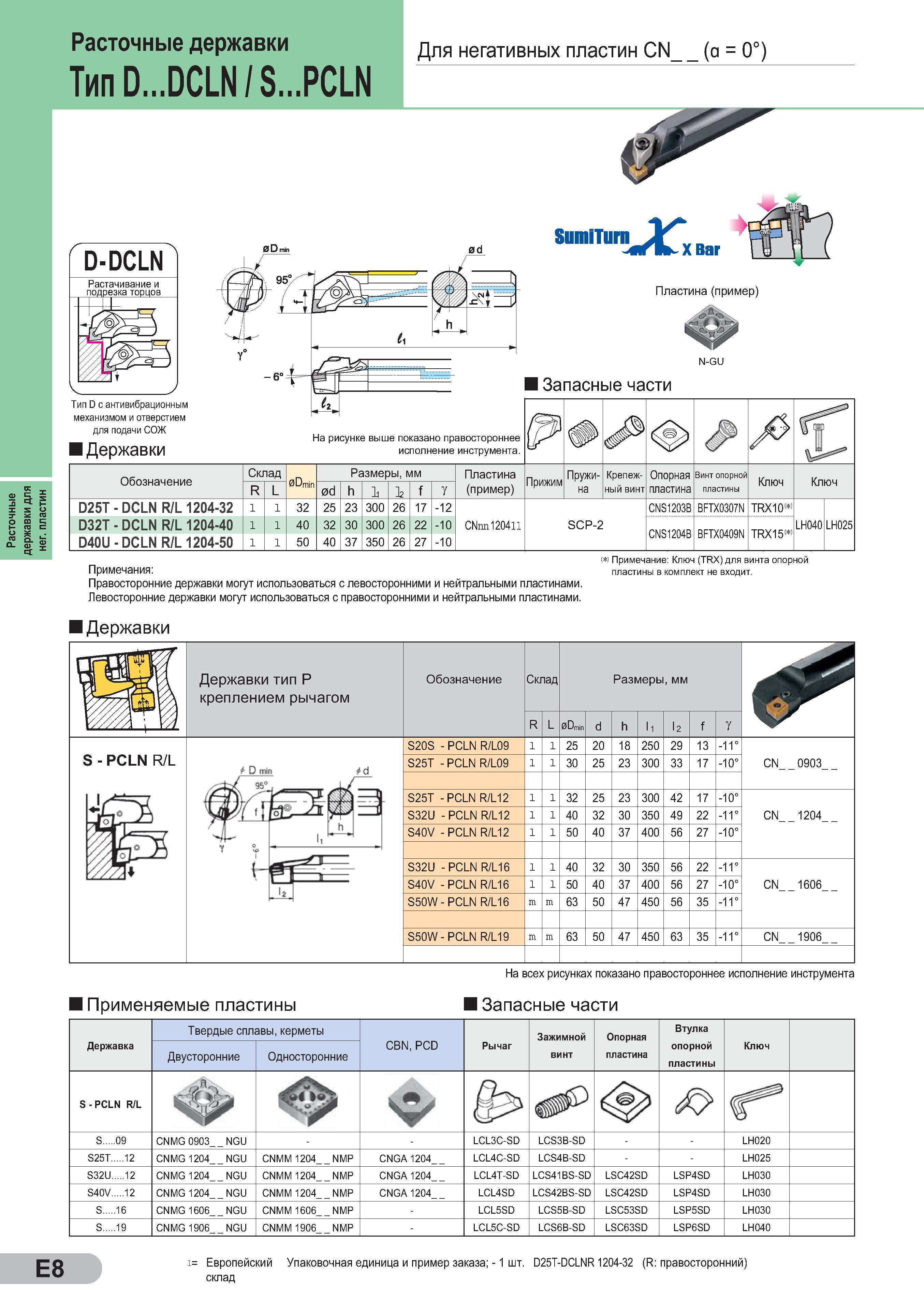

Расточные державки Sumitomo для негативных пластин Расточные державки Тип D DCLN / S PCLN Для негативных пластин CN (а = 0°) d-dclF Растачивание и подрезка торцов SumiTurn ХВаг Пластина (пример) Тип D с антивибрационным механизмом и отверстием для подачи СОЖ Державки На рисунке выше показано правостороннее исполнение инструмента. Обозначение Склад 0Dmin Размеры, мм Пластина Прижим Пружи- Крепеж- Опорная Винт опорной Ключ Ключ R L 0d h l l f Y (пример) на ный винт пластина пластины D25T - DCLN R/L 1204-32 l l 32 25 23 300 26 17 -12 CNS1203B BFTX0307N TRX101 1 D32T - DCLN R/L 1204-40 l l 40 32 30 300 26 22 -10 CNgi 1204ИИ SCP-2 CNS1204B BFTX0409N TRX15( LH040 LH025 D40U - DCLN R/L 1204-50 l l 50 40 37 350 26 27 -10 Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. Державки ( ) Примечание Ключ (TRX) для винта опорной пластины в комплект не входит. Державки тип P креплением рычагом Обозначение Склад Размеры, мм R L 0Dmin d h l1 I2 f Y S20S - PCLN R/L09 l l 25 20 18 250 29 13 -11° S25T - PCLN R/L09 l l 30 25 23 300 33 17 -10° S25T - PCLN R/L12 l l 32 25 23 300 42 17 -10° S32U - PCLN R/L12 l l 40 32 30 350 49 22 -11° S40V - PCLN R/L12 l l 50 40 37 400 56 27 -10° S32U - PCLN R/L16 l l 40 32 30 350 56 22 -11° S40V - PCLN R/L16 l l 50 40 37 400 56 27 -10° S50W - PCLN R/L16 m m 63 50 47 450 56 35 -11° S50W - PCLN R/L19 m m 63 50 47 450 63 35 -11° S - PCLN R/L CN 0903 CN 1204 CN 1606 CN 1906 Применяемые пластины На всех рисунках показано правостороннее исполнение инструмента Запасные части Державка Твердые сплавы, керметы CBN, PCD Рычаг Зажимной винт Опорная пластина Втулка опорной пластины Ключ Двусторонние Односторонние S - PCLN R/L Г89 S 09 CNMG 0903 NGU LCL3C-SD LCS3B-SD LH020 S25T 12 CNMG 1204 NGU CNMM 1204 NMP CNGA 1204 LCL4C-SD LCS4B-SD LH025 S32U 12 CNMG 1204 NGU CNMM 1204 NMP CNGA 1204 LCL4T-SD LCS41BS-SD LSC42SD LSP4SD LH030 S40V 12 CNMG 1204 NGU CNMM 1204 NMP CNGA 1204 LCL4SD LCS42BS-SD LSC42SD LSP4SD LH030 S 16 CNMG 1606 NGU CNMM 1606 NMP - LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 S 19 CNMG 1906 NGU CNMM 1906 NMP - LCL5C-SD LCS6B-SD LSC63SD LSP6SD LH040 E8 i= Европейский Упаковочная единица и пример заказа; - 1 шт. D25T-DCLNR 1204-32 (R правосторонний) склад
