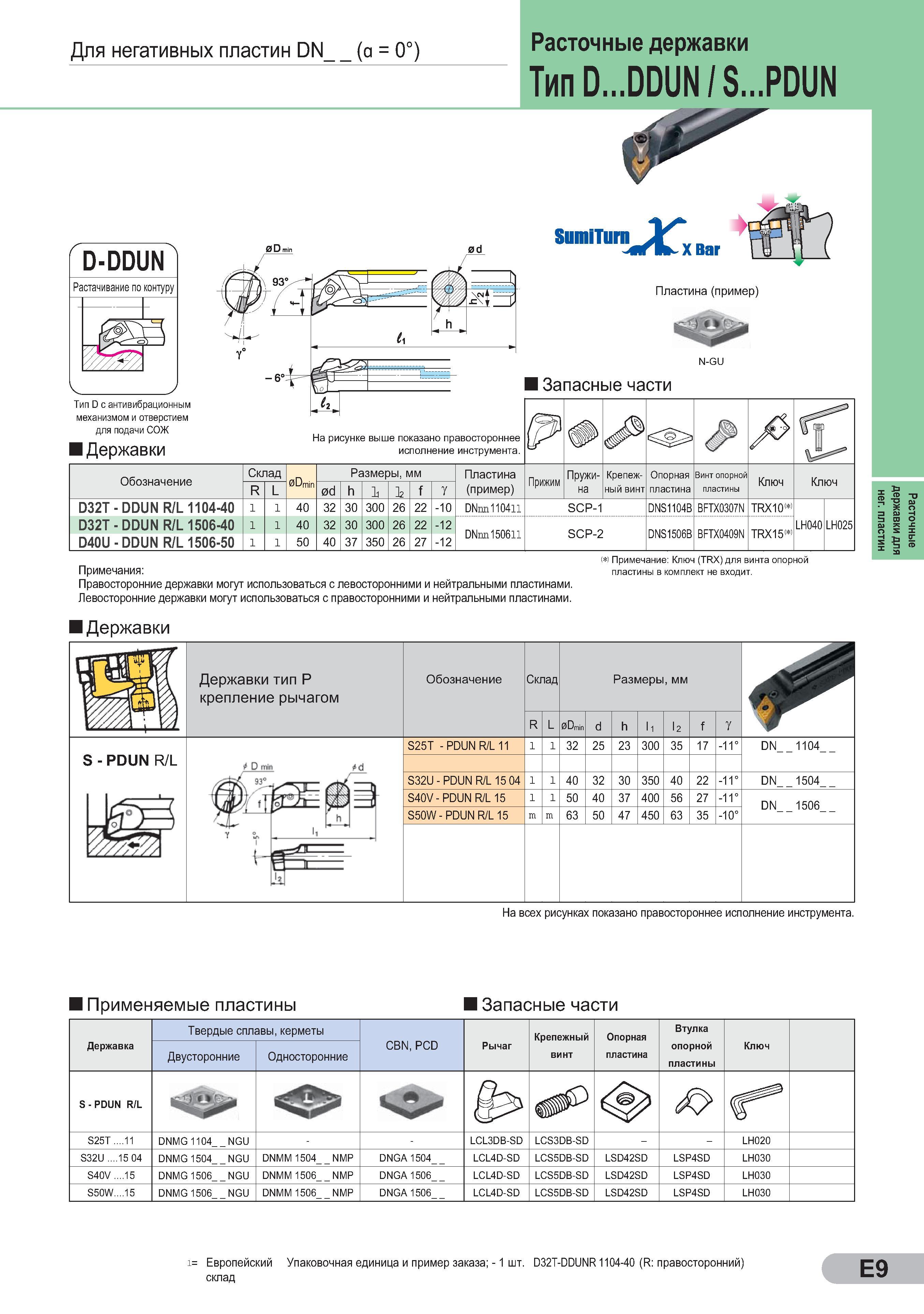

148 Каталог SUMITOMO 2011 Металлорежущий инструмент для точения фрезерования сверления Стр.E9 |
|||||
Для негативных пластин DN (а = 0°) Расточные державки Sumitomo Тип D DDUN / S PDUN Тип D c антивибрационным механизмом и отверстием для подачи СОЖ Державки 93°Для негативных пластин DN (а = 0°) Расточные державки Sumitomo Тип D DDUN / S PDUN Тип D c антивибрационным механизмом и отверстием для подачи СОЖ Державки 93° - W / -Т 'LsCs' На рисунке выше показано правостороннее исполнение инструмента. Обозначение Склад 0Dmin Размеры, мм Пластина Прижим Пружи- Крепеж- Опорная Винт опорной Ключ Ключ R L 0d h l l f Y (пример) на ный винт пластина пластины D32T - DDUN R/L 1104-40 l l 40 32 30 300 26 22 -10 dnII 1104ВЯ SCP-1 DNS1104B BFTX0307N TRX10( > D32T - DDUN R/L 1506-40 l l 40 32 30 300 26 22 -12 Dn 1506ИИ SCP-2 DNS1506B BFTX0409N TRX15( LH040 LH025 D40U - DDUN R/L 1506-50 l l 50 40 37 350 26 27 -12 Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. Державки ( ) Примечание Ключ (TRX) для винта опорной пластины в комплект не входит. Обозначение Склад Размеры, мм R L 0Dmin d h l1 I2 f Y S25T - PDUN R/L 11 l l 32 25 23 300 35 17 -11° S32U - PDUN R/L 15 04 l l 40 32 30 350 40 22 -11° S40V - PDUN R/L 15 l l 50 40 37 400 56 27 -11° S50W - PDUN R/L 15 m m 63 50 47 450 63 35 -10° Державки тип P крепление рычагом S - PDUN R/L DN 1104 DN 1504 DN 1506 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины Запасные части Державка Твердые сплавы, керметы CBN, PCD Рычаг Крепежный винт Опорная пластина Втулка опорной пластины Ключ Двусторонние Односторонние S - PDUN R/L & S25T 11 DNMG 1104 NGU LCL3DB-SD LCS3DB-SD LH020 S32U 15 04 DNMG 1504 NGU DNMM 1504 NMP DNGA 1504 LCL4D-SD LCS5DB-SD LSD42SD LSP4SD LH030 S40V 15 DNMG 1506 NGU DNMM 1506 NMP DNGA 1506 LCL4D-SD LCS5DB-SD LSD42SD LSP4SD LH030 S50W .15 DNMG 1506 NGU DNMM 1506 NMP DNGA 1506 LCL4D-SD LCS5DB-SD LSD42SD LSP4SD LH030 i= Европейский Упаковочная единица и пример заказа; - 1 шт. D32T-DDUNR 1104-40 (R п равосторонний) склад E9 Расточные державки для нег. пластин |
|||||
