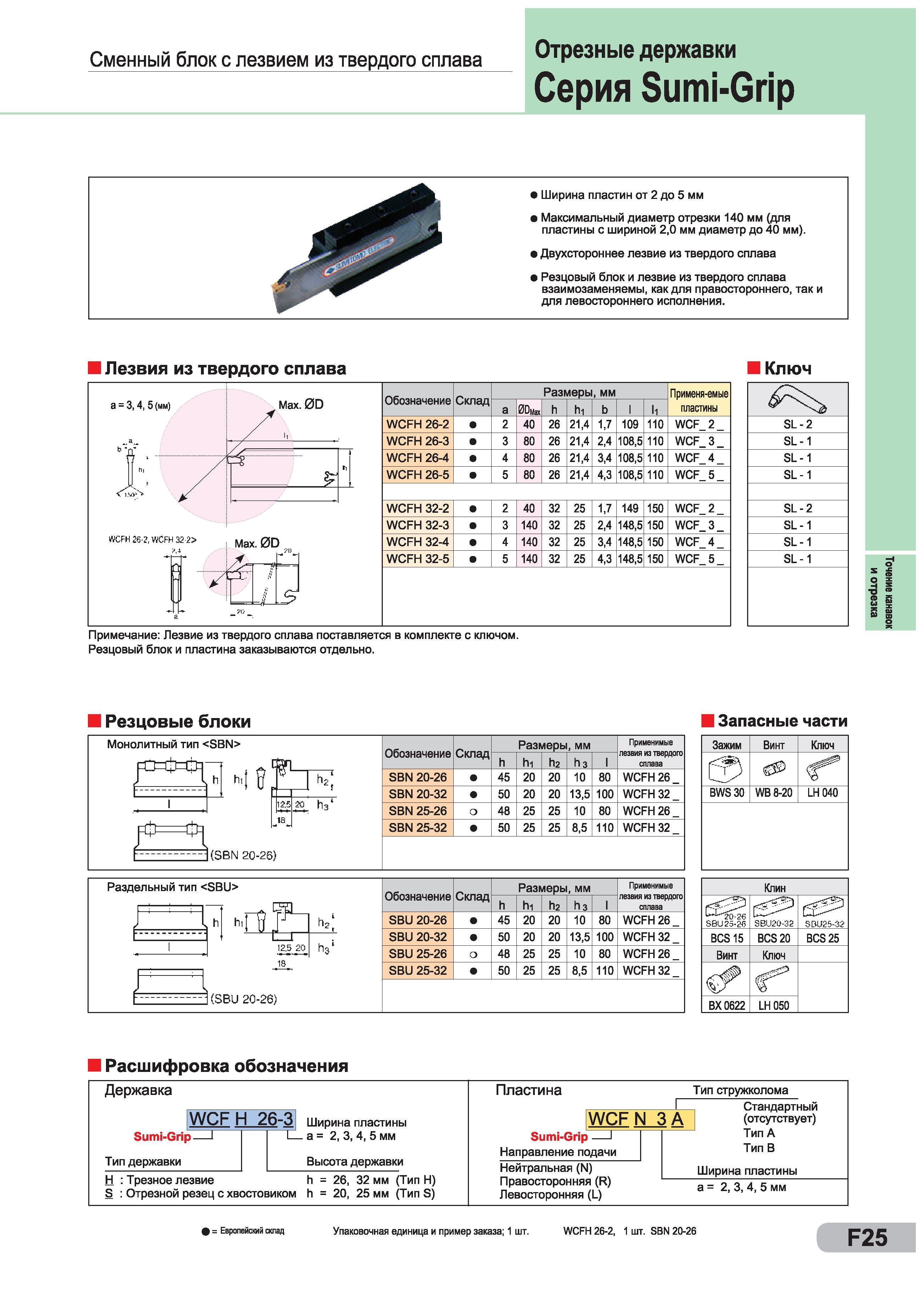

209 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F25

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F25 0209 Lab2u

Сменный блок с лезвием из твердого сплава Отрезные державки Серия Sumi-Grip Ширина пластин от 2 до 5 мм Максимальный диаметр отрезки 140 мм (для пластины с шириной 2,0 мм диаметр до 40 мм). Двухстороннее лезвие из твердого сплава Резцовый блок и лезвие из твердого сплава взаимозаменяемы, как для правостороннего, так и для левостороннего исполнения. Лезвия из твердого сплава Ключ Примечание Лезвие из твердого сплава поставляется в комплекте с ключом. Резцовый блок и пластина заказываются отдельно. Резцовые блоки Запасные части Монолитный тип Обозначение Склад Размеры, мм Применимые лезвия из твердого сплава h h,t 0 h hi Иг h3 I SBN 20-26 45 20 20 10 80 WCFH 26 Г" SBN 20-32 50 20 20 13,5 100 WCFH 32 I 12.5 20 h3‘ SBN 25-26 о 48 25 25 10 80 WCFH 26 18 SBN 25-32 50 25 25 8,5 110 WCFH 32 F 1 (SBN 20-26) Раздельный тип Обозначение Склад Размерь , MM Применимые лезвия из твердого сплава h hi h2 hs I h A или ГЙ J" SBU 20-26 45 20 20 10 80 WCFH 26 t v r r-1 ha1 SBU 20-32 50 20 20 13,5 100 WCFH 32 I 12.5 20 SBU 25-26 о 48 25 25 10 80 WCFH 26 SBU 25-32 50 25 25 8,5 110 WCFH 32 f (SBU 20-26) Зажим Винт Ключ BWS30 WB 8-20 LH040 Клин 20 26 SBU 25-26 SBU20-32 SDU25-32 BCS15 BCS20 BCS25 Винт Ключ ВХ 0622 LH 050 Расшифровка обозначения Державка WCFH 26-3 Sumi-Grip - Тип державки Ширина пластины а = 2, 3, 4, 5 мм Высота державки Н Трезное лезвие h = 26, 32 мм (Тип Н) S Отрезной резец с хвостовиком h = 20, 25 мм (Тип S) Пластина WCF N Sumi-Grip I Направление подачи Нейтральная (N) Правосторонняя (R) Левосторонняя (L) Тип стружколома ЗА Стандартный (отсутствует) Тип А Тип В Ширина пластины а = 2, 3, 4, 5 мм = Европейский склад Упаковочная единица и пример заказа; 1 шт. WCFH 26-2, 1 шт. SBN 20-26 Точение канавок и отрезка
