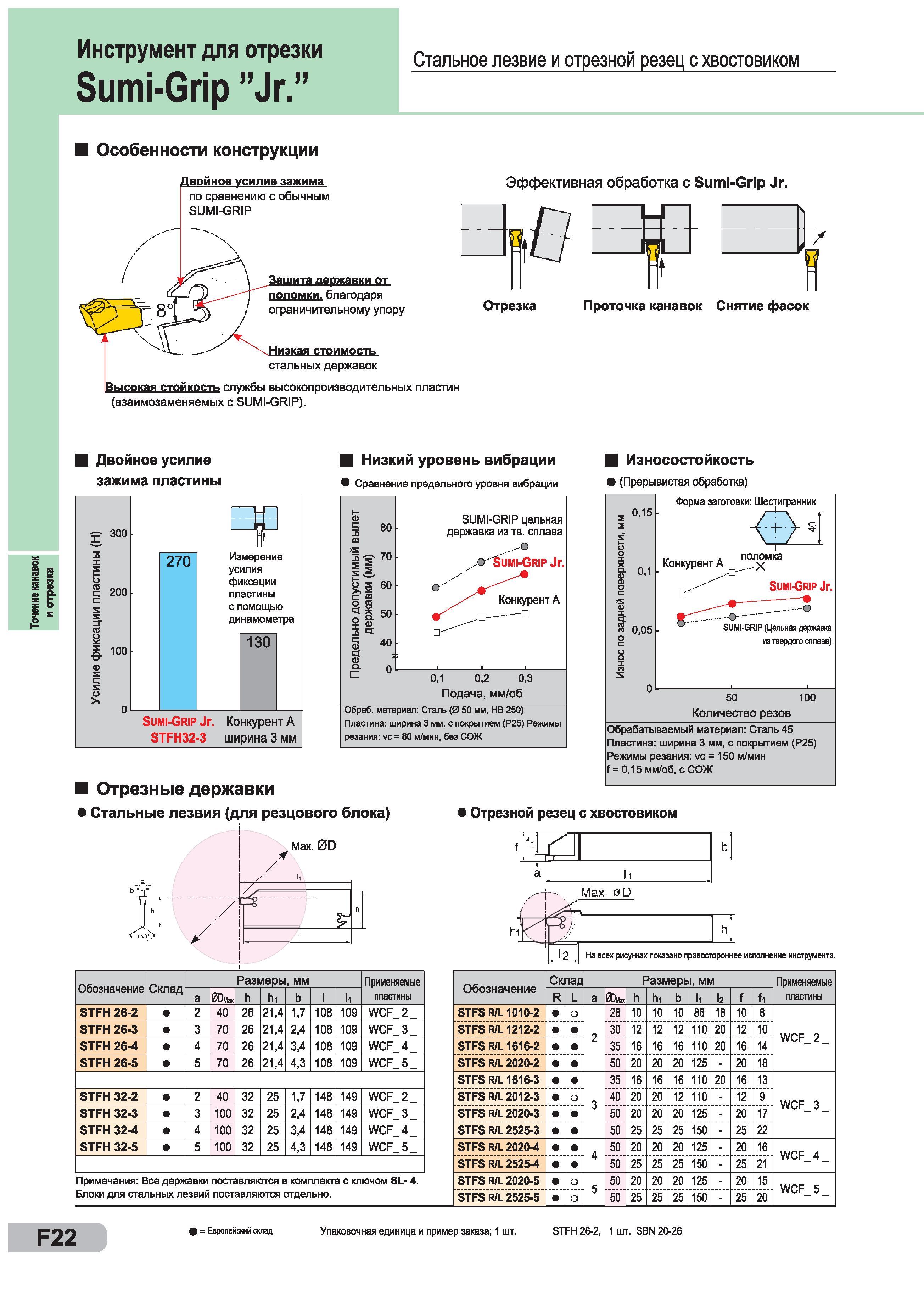

Точение канавок и отрезка Инструмент для отрезки Sumi-Grip ”Jr.” Стальное лезвие и отрезной резец с хвостовиком Особенности конструкции Двойное усилие зажима по сравнению с обычным SUMI-GRIP Эффективная обработка с Sumi-Grip Jr. Зашита державки от поломки, благодаря ограничительному упору Низкая стоимость стальных державок Высокая стойкость службы высокопроизводительных пластин (взаимозаменяемых с SUMI-GRIP). Отрезка Проточка канавок Снятие фасок Двойное усилие зажима пластины I Низкий уровень вибрации Сравнение предельного уровня вибрации 300 & <в 100 270 Измерение усилия фиксации пластины с помощью динамометра 130 Sumi-Grip Jr. Конкурент А STFH32-3 ширина 3 мм а> -0 >s il м с. m I о & 5 5 Э а. С 80 70 60 50 40 0 SUMI-GRIP цельная державка из тв. сплава Ж tfuMI-GRIP Jr. Конкурент А а 0,1 0,2 0,3 Подача, мм/об Обраб. материал Сталь (0 50 мм, НВ 250) Пластина ширина 3 мм, с покрытием (Р25) Режимы резания vc = 80 м/мин, без СОЖ I Износостойкость i (Прерывистая обработка) I Отрезные державки Стальные лезвия (для резцового блока) Max. 0D 0,15 0,1 m 0,05 о Форма заготовки Шестигранник поломка Конкурент А _у Sumi-Grip Jr. о SUMI-GRIP (Цельная державка из твердого сплава) 50 100 Количество резов Обрабатываемый материал Сталь 45 Пластина ширина 3 мм, с покрытием (Р25) Режимы резания vc = 150 м/мин f = 0,15 мм/об, с СОЖ 1 Отрезной резец с хвостовиком 3 f & h hi 12 Ha э всех рисунках показано правостороннее исполнение инструмента. Обозначение Склад Размеры, мм Применяемые пластины а ЙОмах h hi b I li STFH 26-2 2 40 26 21,4 1,7 108 109 WCF 2 STFH 26-3 3 70 26 21,4 2,4 108 109 WCF 3 STFH 26-4 4 70 26 21,4 3,4 108 109 WCF 4 STFH 26-5 5 70 26 21,4 4,3 108 109 WCF 5 STFH 32-2 2 40 32 25 1,7 148 149 WCF 2 STFH 32-3 3 100 32 25 2,4 148 149 WCF 3 STFH 32-4 4 100 32 25 3,4 148 149 WCF 4 STFH 32-5 5 100 32 25 4,3 148 149 WCF 5 Примечания Все державки поставляются в комплекте с ключом SL- 4. Блоки для стальных лезвий поставляются отдельно. Обозначение Склад Размеры, мм Применяемые пластины R L а 0Dmjj h hi b li I f fi STFS R/L 1010-2 о 2 28 10 10 10 86 18 10 8 WCF_ 2 STFS R/L 1212-2 30 12 12 12 110 20 12 10 STFS R/L 1616-2 35 16 16 16 110 20 16 14 STFS R/L 2020-2 50 20 20 20 125 - 20 18 STFS R/L 1616-3 3 35 16 16 16 110 20 16 13 WCF_ 3 STFS R/L 2012-3 40 20 20 12 110 - 12 9 STFS R/L 2020-3 50 20 20 20 125 - 20 17 STFS R/L 2525-3 50 25 25 25 150 - 25 22 STFS R/L 2020-4 4 50 20 20 20 125 - 20 16 WCF_ 4 STFS R/L 2525-4 50 25 25 25 150 - 25 21 STFS R/L 2020-5 о 5 50 20 20 20 125 - 20 15 WCF_ 5 STFS R/L 2525-5 о 50 25 25 25 150 - 25 20 F22 = Европейский склад Упаковочная единица и пример заказа; 1 шт. STFH 26-2, 1 шт. SBN 20-26
