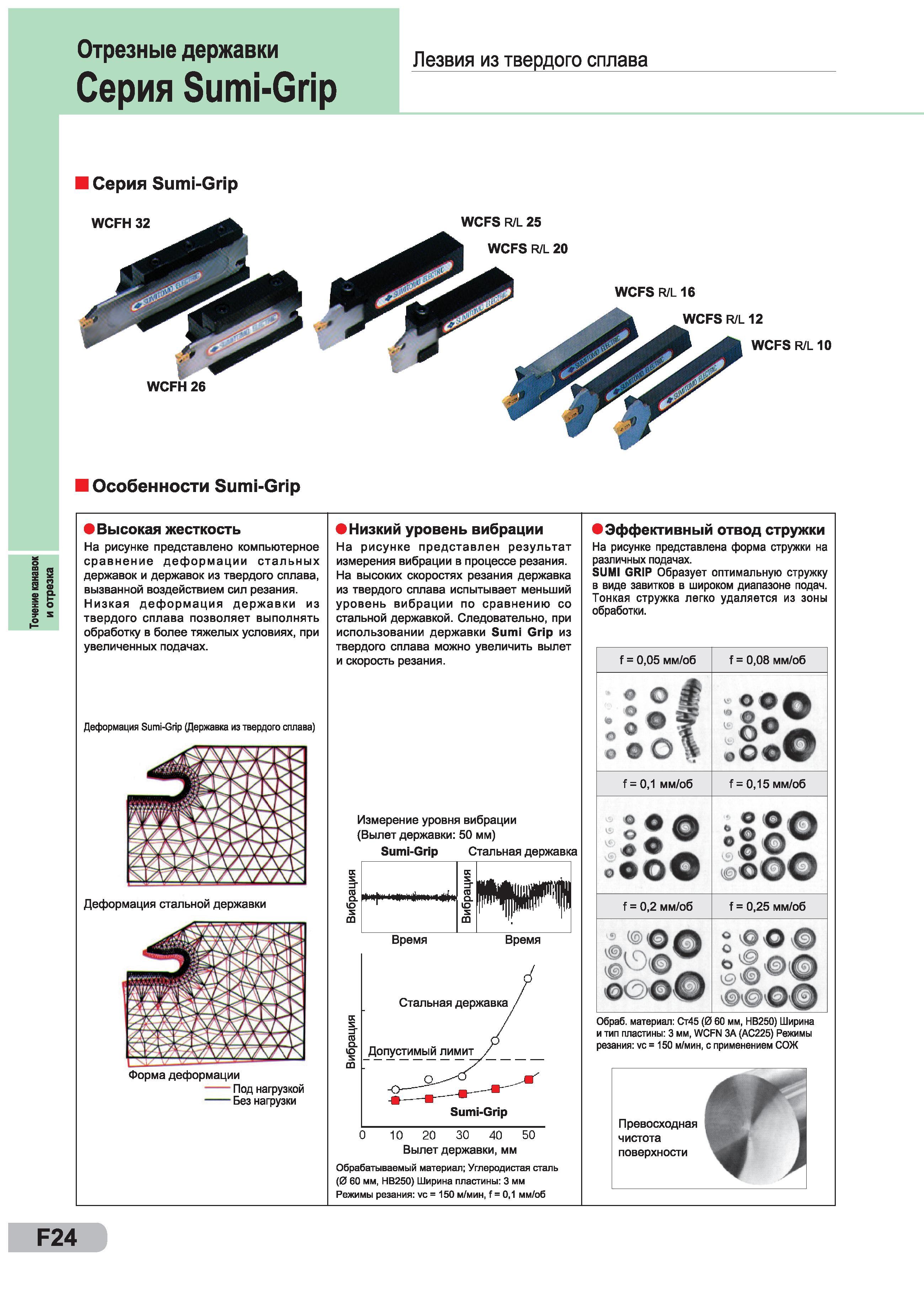

Точение канавок и отрезка Отрезные державки Лезвия из твердого сплава Серия Sumi-Grip WCFS R/L 25 WCFH 32 WCFS R/L 20 WCFS R/L 16 WCFS R/L Серия Sumi-Grip 12 WCFS R/L 10 Особенности Sumi-Grip Высокая жесткость На рисунке представлено компьютерное сравнение деформации стальных державок и державок из твердого сплава, вызванной воздействием сил резания. Низкая деформация державки из твердого сплава позволяет выполнять обработку в более тяжелых условиях, при увеличенных подачах. Деформация Sumi-Grip (Державка из твердого сплава) Деформация стальной державки Форма деформации -Под нагрузкой -Без нагрузки Низкий уровень вибрации На рисунке представлен результат измерения вибрации в процессе резания. На высоких скоростях резания державка из твердого сплава испытывает меньший уровень вибрации по сравнению со стальной державкой. Следовательно, при использовании державки Sumi Grip из твердого сплава можно увеличить вылет и скорость резания. Измерение уровня вибрации (Вылет державки 50 мм) Sumi-Grip Стальная державка о. "ИМШЫмш Время Время Вылет державки, мм Обрабатываемый материал; Углеродистая сталь (0 60 мм, НВ250) Ширина пластины 3 мм Режимы резания vc = 150 м/мин, f = 0,1 мм/об Эффективный отвод стружки На рисунке представлена форма стружки на различных подачах. SUMI GRIP Образует оптимальную стружку в виде завитков в широком диапазоне подач. Тонкая стружка легко удаляется из зоны обработки. f = 0,05 мм/об f = 0,08 мм/об of О v С \ 8° оОвО f = 0,1 мм/об f = 0,15 мм/об в S < 0 о ООО ОО О 0 0 0 оОО f = 0,2 мм/об f = 0,25 мм/об 1 8 сх o Q % О sl o V \ ( Обраб. материал Ст45 (0 60 мм, НВ250) Ширина и тип пластины 3 мм, WCFN ЗА (АС225) Режимы резания vc = 150 м/мин, с применением СОЖ Превосходная чистота поверхности F24
