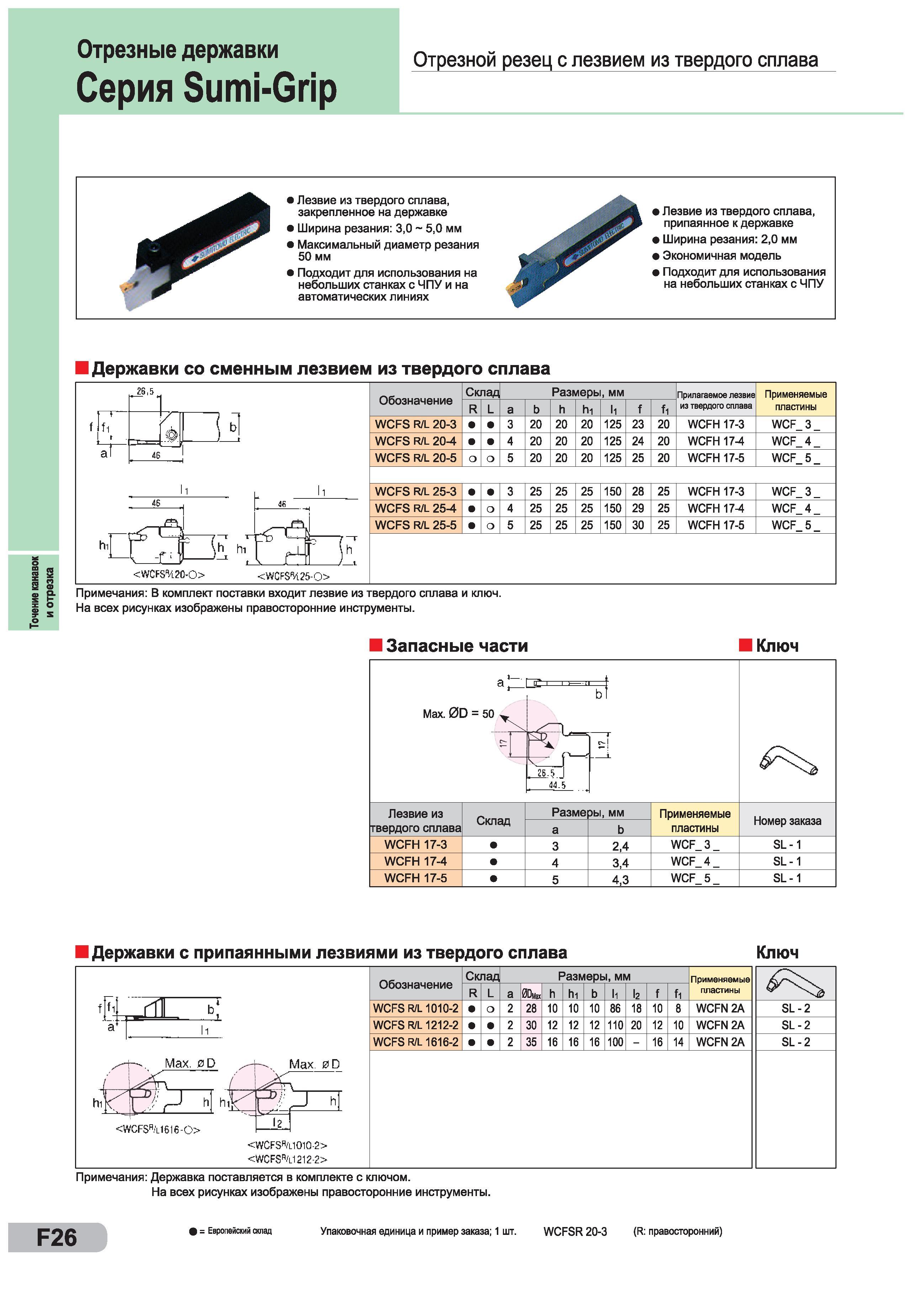

Точение канавок и отрезка Отрезные державки Отрезной резец с лезвием из твердого сплава Серия Sumi-Grip Лезвие из твердого сплава, закрепленное на державке Ширина резания 3,0 5,0 мм Максимальный диаметр резания 50 мм Подходит для использования на небольших станках с ЧПУ и на автоматических линиях Лезвие из твердого сплава, припаянное к державке Ширина резания 2,0 мм Экономичная модель Подходит для использования на небольших станках с ЧПУ Державки со сменным лезвием из твердого сплава lO i j r 1 f1 1 - 6 H at 46 Обозначение Склад Размеры, мм Прилагаемое лезвие Применяемые пластины R L а b h hi h f fi из твердого сплава WCFS R/L 20-3 3 20 20 20 125 23 20 WCFH 17-3 WCF 3 WCFS R/L 20-4 4 20 20 20 125 24 20 WCFH 17-4 WCF 4 WCFS R/L 20-5 5 20 20 20 125 25 20 WCFH 17-5 WCF 5 WCFS R/L 25-3 3 25 25 25 150 28 25 WCFH 17-3 WCF 3 WCFS R/L 25-4 о 4 25 25 25 150 29 25 WCFH 17-4 WCF 4 WCFS R/L 25-5 о 5 25 25 25 150 30 25 WCFH 17-5 WCF 5 Примечания В комплект поставки входит лезвие из твердого сплава и ключ. На всех рисунках изображены правосторонние инструменты. I Запасные части Ключ Max. 01 а -3 = 50 w с- В - Fb= ft el ZS-5 М.5 Лезвие из твердого сплава Склад Разме эы, мм Применяемые пластины Номер заказа а b WCFH 17-3 3 2,4 WCF 3 SL-1 WCFH 17-4 4 3,4 WCF 4 SL-1 WCFH 17-5 5 4,3 WCF_ 5 SL-1 Державки с припаянными лезвиями из твердого сплава Ключ Примечания Державка поставляется в комплекте с ключом. На всех рисунках изображены правосторонние инструменты. О = Европейский склад Упаковочная единица и пример заказа; 1 шт. WCFSR 20-3 (R правосторонний)
