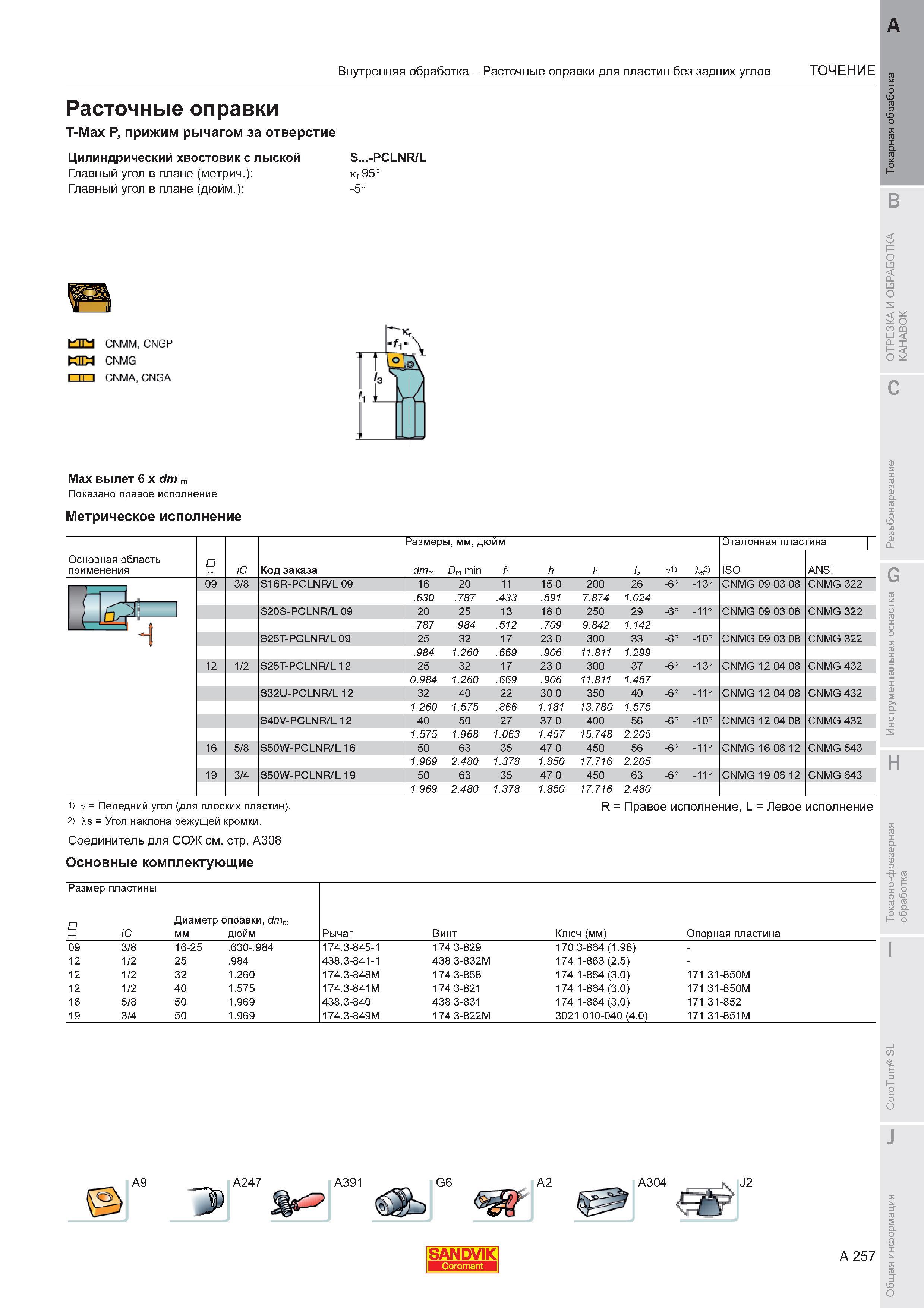

Расточные оправки Sandvik Coromant T-Max P прижим рычагом за отверстие Цилиндрический хвостовик с лыской S -PCLNR/L Главный угол в плане (метрическ

Расточные оправки Sandvik Coromant T-Max P прижим рычагом за отверстие Цилиндрический хвостовик с лыской S...-PCLNR/L Главный угол в плане (метрический) кг 95 Главный угол в плане (дюймовый) -5 Max вылет 6 x dm m Показано правое исполнение Метрическое исполнение Основная область применения Внутренняя обработка Расточные оправки для пластин без задних углов ТОЧЕНИЕ Код заказа Размеры мм дюйм dmm Dm min f h 1 y1) Эталонная пластина ISO ANSI 09 3 8 S16R-PCLNR/L 09 16 20 11 15.0 200 26 -6 -13 CNMG 09 03 08 CNMG 322 .630 .787 .433 .591 7.874 1.024 S20S-PCLNR/L 09 20 25 13 18.0 250 29 -6 -11 CNMG 09 03 08 CNMG 322 .787 .984 .512 .709 9.842 1.142 S25T-PCLNR/L 09 25 32 17 23.0 300 33 -6 -10 CNMG 09 03 08 CNMG 322 .984 1.260 .669 .906 11.811 1.299 12 S25T-PCLNR/L 12 25 32 17 23.0 300 37 -6 -13 CNMG 12 04 08 CNMG 432 0.984 1.260 .669 .906 11.811 1.457 S32U-PCLNR/L 12 32 40 22 30.0 350 40 -6 -11 CNMG 12 04 08 CNMG 432 1.260 1.575 .866 1.181 13.780 1.575 S40V-PCLNR/L 12 40 50 27 37.0 400 56 -6 -10 CNMG 12 04 08 CNMG 432 1.575 1.968 1.063 1.457 15.748 2.205 16 5 8 S50W-PCLNR/L 16 50 63 35 47.0 450 56 -6 -11 CNMG 16 06 12 CNMG 543 1.969 2.480 1.378 1.850 17.716 2.205 19 3 4 S50W-PCLNR/L 19 50 63 35 47.0 450 63 -6 -11 CNMG 19 06 12 CNMG 643 1.969 2.480 1.378 1.850 17.716 2.480 у Передний угол (для плоских пластин). 2) Is Угол наклона режущей кромки. Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины к С Диаметр оправки dmm мм дюйм Рычаг Винт Ключ (мм) Опорная пластина 09 3 8 16-25 .630-.984 174.3-845-1 174.3-829 170.3-864 (1.98) - 12 25 .984 438.3-841-1 438.3-832M 174.1-863 (2.5) - 12 32 1.260 174.3-848M 174.3-858 174.1-864 (3.0) 171.31-850M 12 40 1.575 174.3-841M 174.3-821 174.1-864 (3.0) 171.31-850M 16 5 8 50 1.969 438.3-840 438.3-831 174.1-864 (3.0) 171.31-852 19 3 4 50 1.969 174.3-849M 174.3-822M 3021 010-040 (4.0) 171.31-851M A9 A247 A391 A2 A304 J2 SANDVIK A 257
