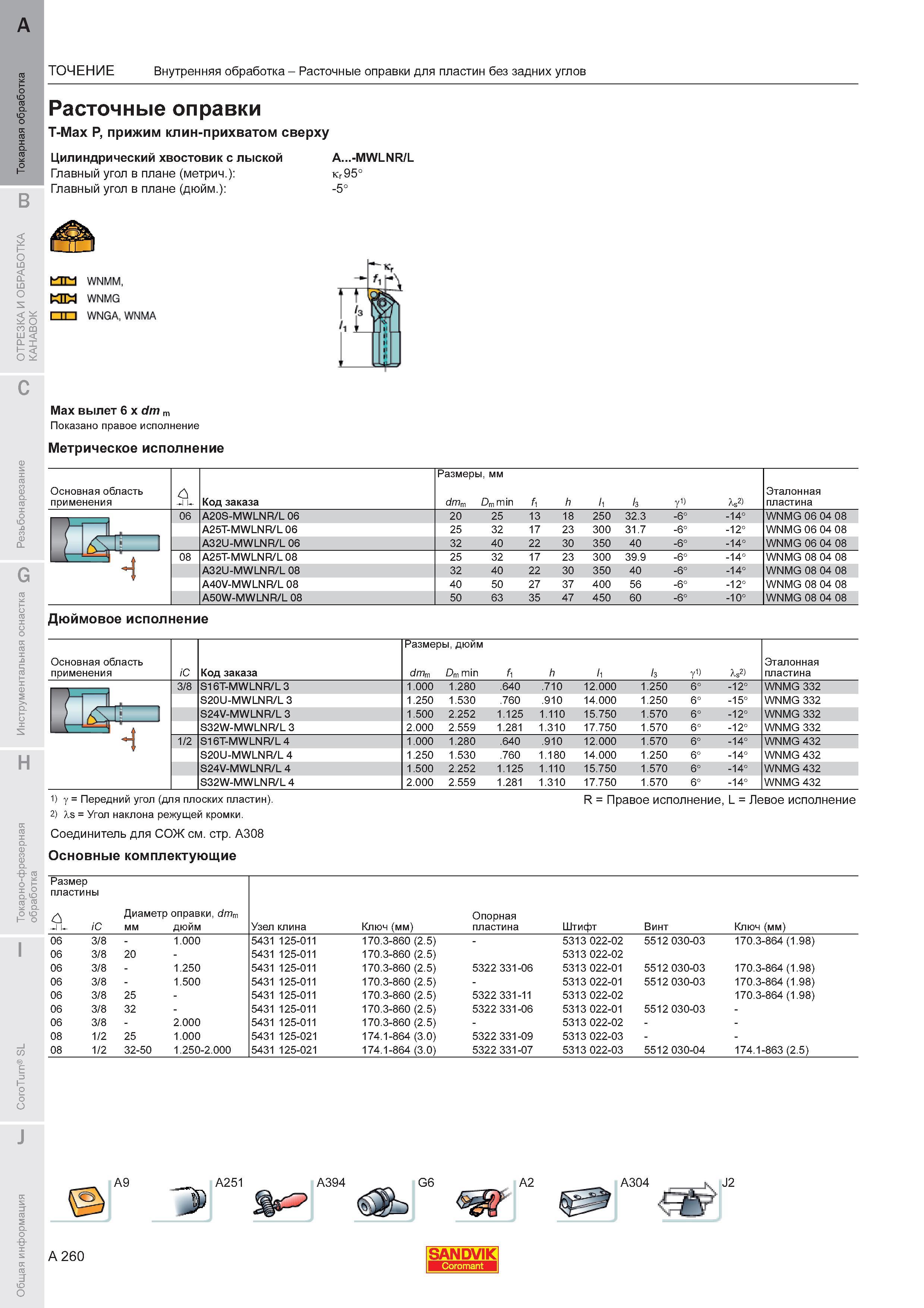

Расточные оправки Sandvik T-Max P прижим клин-прихватом сверху Цилиндрический хвостовик с лыской A -MWLNR/L Главный угол в плане (метрический) кг 9

Расточные оправки Sandvik T-Max P прижим клин-прихватом сверху Цилиндрический хвостовик с лыской A...-MWLNR/L Главный угол в плане (метрический) кг 95 Главный угол в плане (дюймовый) -5 Max вылет 6 x dm m Показано правое исполнение Метрическое исполнение Основная область применения ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин без задних углов Код заказа Размеры мм dm Dm min f h y1) Vi Эталонная пластина 06 A20S-MWLNR/L 06 20 25 13 18 250 32.3 -6 -14 WNMG 06 04 08 A25T-MWLNR/L 06 25 32 17 23 300 31.7 -6 -12 WNMG 06 04 08 A32U-MWLNR/L 06 32 40 22 30 350 40 -6 -14 WNMG 06 04 08 08 A25T-MWLNR/L 08 25 32 17 23 300 39.9 -6 -14 WNMG 08 04 08 A32U-MWLNR/L 08 32 40 22 30 350 40 -6 -14 WNMG 08 04 08 A40V-MWLNR/L 08 40 50 27 37 400 56 -6 -12 WNMG 08 04 08 A50W-MWLNR/L 08 50 63 35 47 450 60 -6 -10 WNMG 08 04 08 Дюймовое исполнение Основная область применения iC Код заказа Размеры дюйм dm Dm min h 1 h y1) Xs2) Эталонная пластина 3 8 S16T-MWLNR/L 3 1.000 1.280 .640 .710 12.000 1.250 6 -12 WNMG 332 S20U-MWLNR/L 3 1.250 1.530 .760 .910 14.000 1.250 6 -15 WNMG 332 S24V-MWLNR/L 3 1.500 2.252 1.125 1.110 15.750 1.570 6 -12 WNMG 332 S32W-MWLNR/L 3 2.000 2.559 1.281 1.310 17.750 1.570 6 -12 WNMG 332 S16T-MWLNR/L 4 1.000 1.280 .640 .910 12.000 1.570 6 -14 WNMG 432 S20U-MWLNR/L 4 1.250 1.530 .760 1.180 14.000 1.250 6 -14 WNMG 432 S24V-MWLNR/L 4 1.500 2.252 1.125 1.110 15.750 1.570 6 -14 WNMG 432 S32W-MWLNR/L 4 2.000 2.559 1.281 1.310 17.750 1.570 6 -14 WNMG 432 у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Eu- ZC Диаметр оправки dm мм дюйм Узел клина Ключ (мм) Опорная пластина Штифт Винт Ключ (мм) 06 3 8 - 1.000 5431 125-011 170.3-860 (2.5) - 5313 022-02 5512 030-03 170.3-864 (1.98) 06 3 8 20 - 5431 125-011 170.3-860 (2.5) 5313 022-02 06 3 8 - 1.250 5431 125-011 170.3-860 (2.5) 5322 331-06 5313 022-01 5512 030-03 170.3-864 (1.98) 06 3 8 - 1.500 5431 125-011 170.3-860 (2.5) - 5313 022-01 5512 030-03 170.3-864 (1.98) 06 3 8 25 - 5431 125-011 170.3-860 (2.5) 5322 331-11 5313 022-02 170.3-864 (1.98) 06 3 8 32 - 5431 125-011 170.3-860 (2.5) 5322 331-06 5313 022-01 5512 030-03 - 06 3 8 - 2.000 5431 125-011 170.3-860 (2.5) - 5313 022-02 08 25 1.000 5431 125-021 174.1-864 (3.0) 5322 331-09 5313 022-03 08 32-50 1.250-2.000 5431 125-021 174.1-864 (3.0) 5322 331-07 5313 022-03 5512 030-04 174.1-863 (2.5) A9 A251 A394 G6 A2 A304 J2 A 260 SANDVIK
