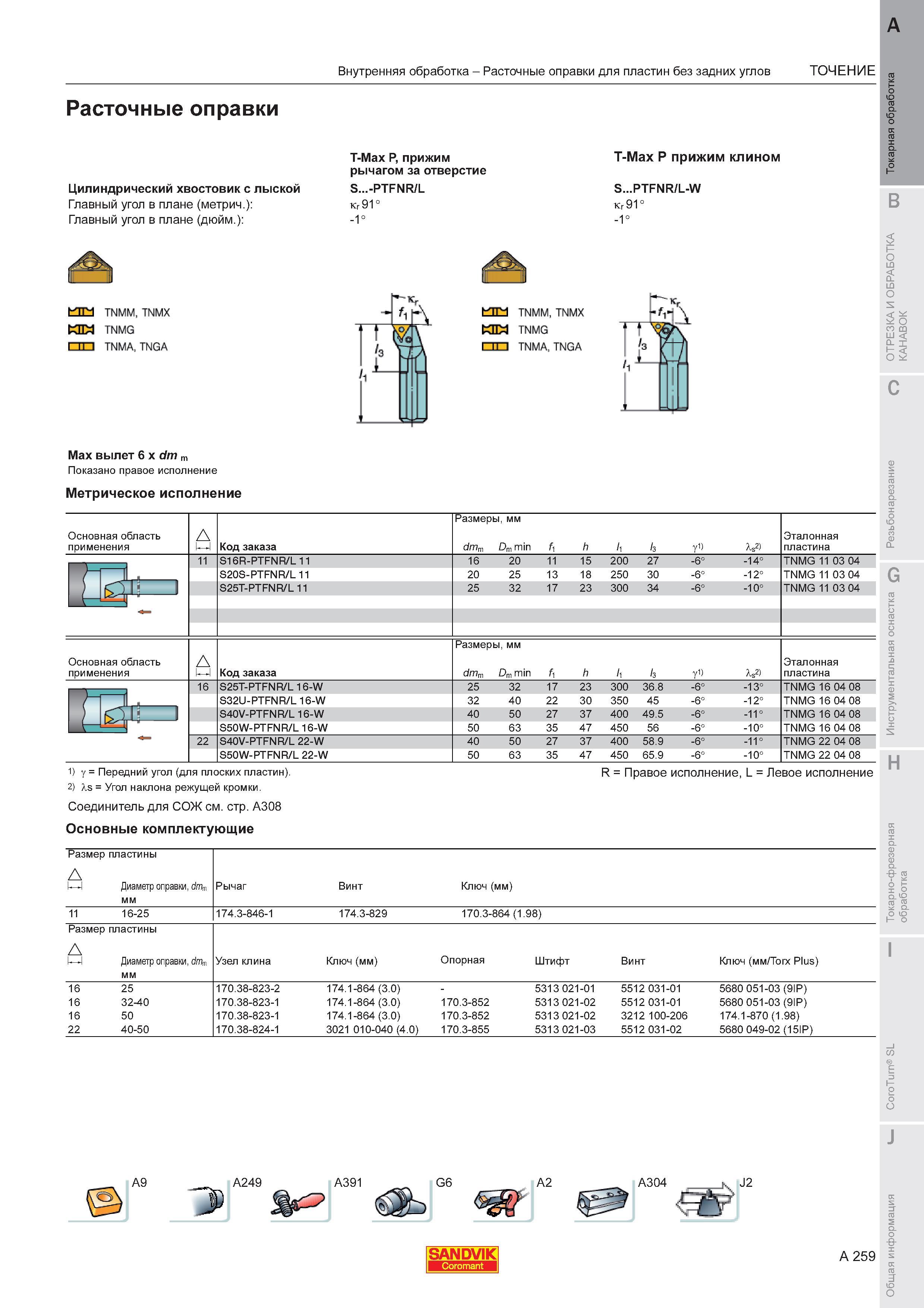

Расточные оправки Sandvik Coromant Цилиндрический хвостовик с лыской Главный угол в плане (метрический) Главный угол в плане (дюймовый) T-Max P прижим рычагом за отверстие S...-PTFNR/L Kr 91 -1 T-Max P прижим клином S...PTFNR/L-W Kr 91 -1 Max вылет 6 x dm m Показано правое исполнение Метрическое исполнение Основная область применения Внутренняя обработка Расточные оправки для пластин без задних углов ТОЧЕНИЕ D kj Код заказа Размеры мм dm Dm min h y1) X Эталонная пластина 11 S16R-PTFNR/L 11 16 20 11 15 200 27 -6 -14 TNMG 11 03 04 S20S-PTFNR/L 11 20 25 13 18 250 30 -6 -12 TNMG 11 03 04 S25T-PTFNR/L 11 25 32 17 23 300 34 -6 -10 TNMG 11 03 04 Размеры мм D Эталонная kj Код заказа dm Dm min h 1 h y1) X пластина 16 S25T-PTFNR/L 16-W 25 32 17 23 300 36.8 -6 -13 TNMG 16 04 08 S32U-PTFNR/L 16-W 32 40 22 30 350 45 -6 -12 TNMG 16 04 08 S40V-PTFNR/L 16-W 40 50 27 37 400 49.5 -6 -11 TNMG 16 04 08 S50W-PTFNR/L 16-W 50 63 35 47 450 56 -6 -10 TNMG 16 04 08 22 S40V-PTFNR/L 22-W 40 50 27 37 400 58.9 -6 -11 TNMG 22 04 08 S50W-PTFNR/L 22-W 50 63 35 47 450 65.9 -6 -10 TNMG 22 04 08 Основная область применения у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Д kJ Диаметр оправки dmm мм Рычаг Винт Ключ (мм) 11 16-25 174.3-846-1 174.3-829 170.3-864 (1.98) Размер пластины Д kJ Диаметр оправки dmm мм Узел клина Ключ (мм) Опорная Штифт Винт Ключ (мм Torx Plus) 16 25 170.38-823-2 174.1-864 (3.0) - 5313 021-01 5512 031-01 5680 051-03 (9IP) 16 32-40 170.38-823-1 174.1-864 (3.0) 170.3-852 5313 021-02 5512 031-01 5680 051-03 (9IP) 16 50 170.38-823-1 174.1-864 (3.0) 170.3-852 5313 021-02 3212 100-206 174.1-870 (1.98) 22 40-50 170.38-824-1 3021 010-040 (4.0) 170.3-855 5313 021-03 5512 031-02 5680 049-02 (15IP) A9 A249 A391 G6 A2 A304 J2 SANDVIK A 259
