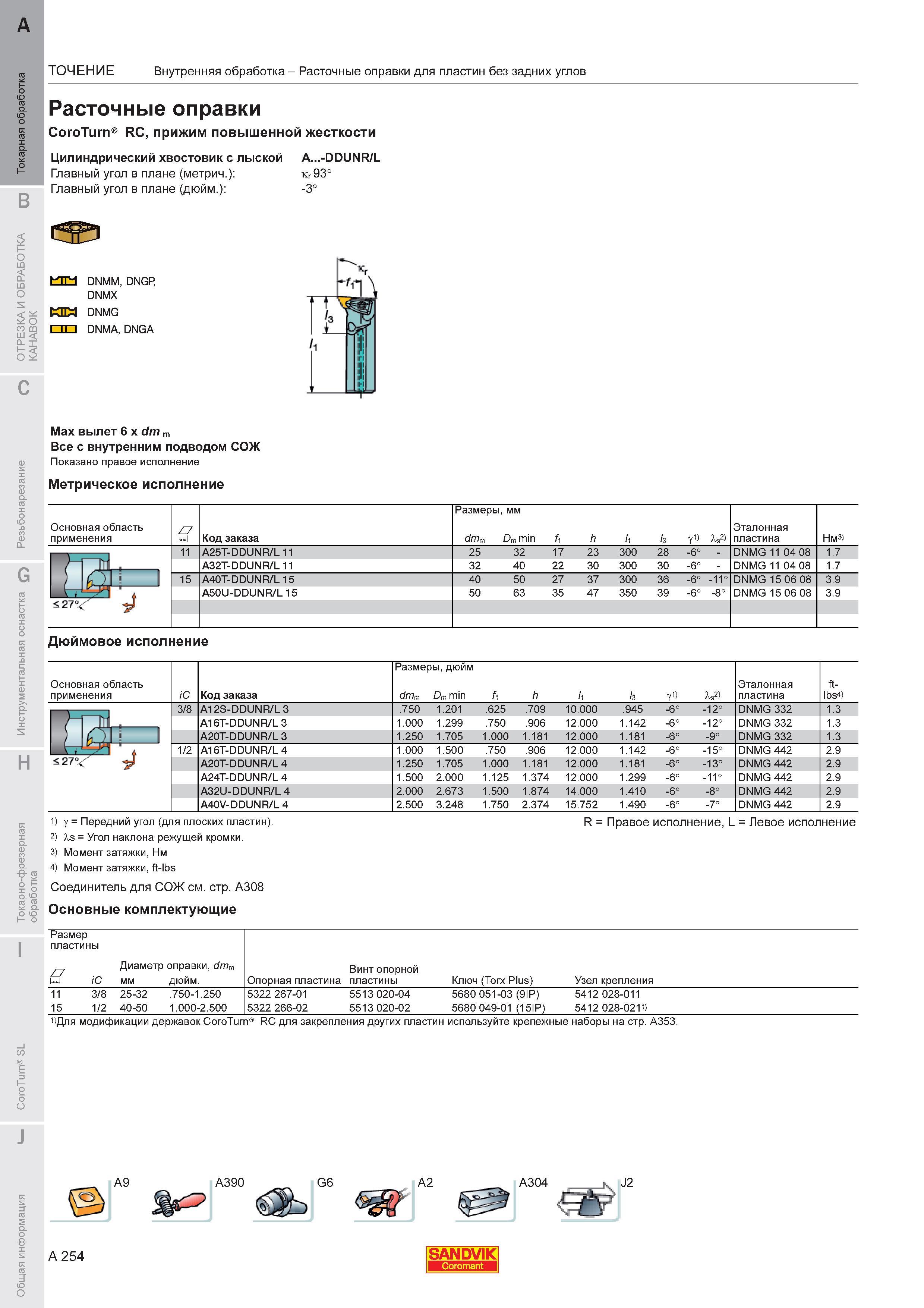

Расточные оправки Сандвик Коромант CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской A -DDUNR/L Главный угол в плане (метри

Расточные оправки Сандвик Коромант CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской A...-DDUNR/L Главный угол в плане (метрический) кг 93 Главный угол в плане (дюймовый) -3 КТГ-1 DNMM DNGP DNMX DNMG DNMA DNGA Max вылет 6 x dm m Все с внутренним подводом СОЖ Показано правое исполнение Метрическое исполнение Основная область применения Z7 ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин без задних углов Код заказа Размеры dmm мм Dm min h 1 h y1) Эталонная пластина Нм 11 A25T-DDUNR/L 11 25 32 17 23 300 28 -6 - DNMG 11 04 08 1.7 A32T-DDUNR/L 11 32 40 22 30 300 30 -6 - DNMG 11 04 08 1.7 15 A40T-DDUNR/L 15 40 50 27 37 300 36 -6 -11 DNMG 15 06 08 3.9 A50U-DDUNR/L 15 50 63 35 47 350 39 -6 -8 DNMG 15 06 08 3.9 Дюймовое исполнение Основная область применения (C Код заказа Размеры дюйм dm Dm min h 1 h y1) V) Эталонная пластина ft- lbs 3 8 A12S-DDUNR/L 3 .750 1.201 .625 .709 10.000 .945 -6 -12 DNMG 332 1.3 A16T-DDUNR/L 3 1.000 1.299 .750 .906 12.000 1.142 -6 -12 DNMG 332 1.3 A20T-DDUNR/L 3 1.250 1.705 1.000 1.181 12.000 1.181 -6 -9 DNMG 332 1.3 A16T-DDUNR/L 4 1.000 1.500 .750 .906 12.000 1.142 -6 -15 DNMG 442 2.9 A20T-DDUNR/L 4 1.250 1.705 1.000 1.181 12.000 1.181 -6 -13 DNMG 442 2.9 A24T-DDUNR/L 4 1.500 2.000 1.125 1.374 12.000 1.299 -6 -11 DNMG 442 2.9 A32U-DDUNR/L 4 2.000 2.673 1.500 1.874 14.000 1.410 -6 -8 DNMG 442 2.9 A40V-DDUNR/L 4 2.500 3.248 1.750 2.374 15.752 1.490 -6 -7 DNMG 442 2.9 у Передний угол (для плоских пластин). 2) Is Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Z7 l l (C Диаметр оправки dmm мм дюйм. Опорная пластина Винт опорной пластины Ключ (Torx Plus) Узел крепления 11 3 8 15 25-32 40-50 .750-1.250 1.000-2.500 5322 267-01 5322 266-02 5513 020-04 5513 020-02 5680 051-03 (9IP) 5680 049-01 (15IP) 5412 028-011 5412 028-021D 1)Для модификации державок CoroTurn RC для закрепления других пластин используйте крепежные наборы на стр. A353.
