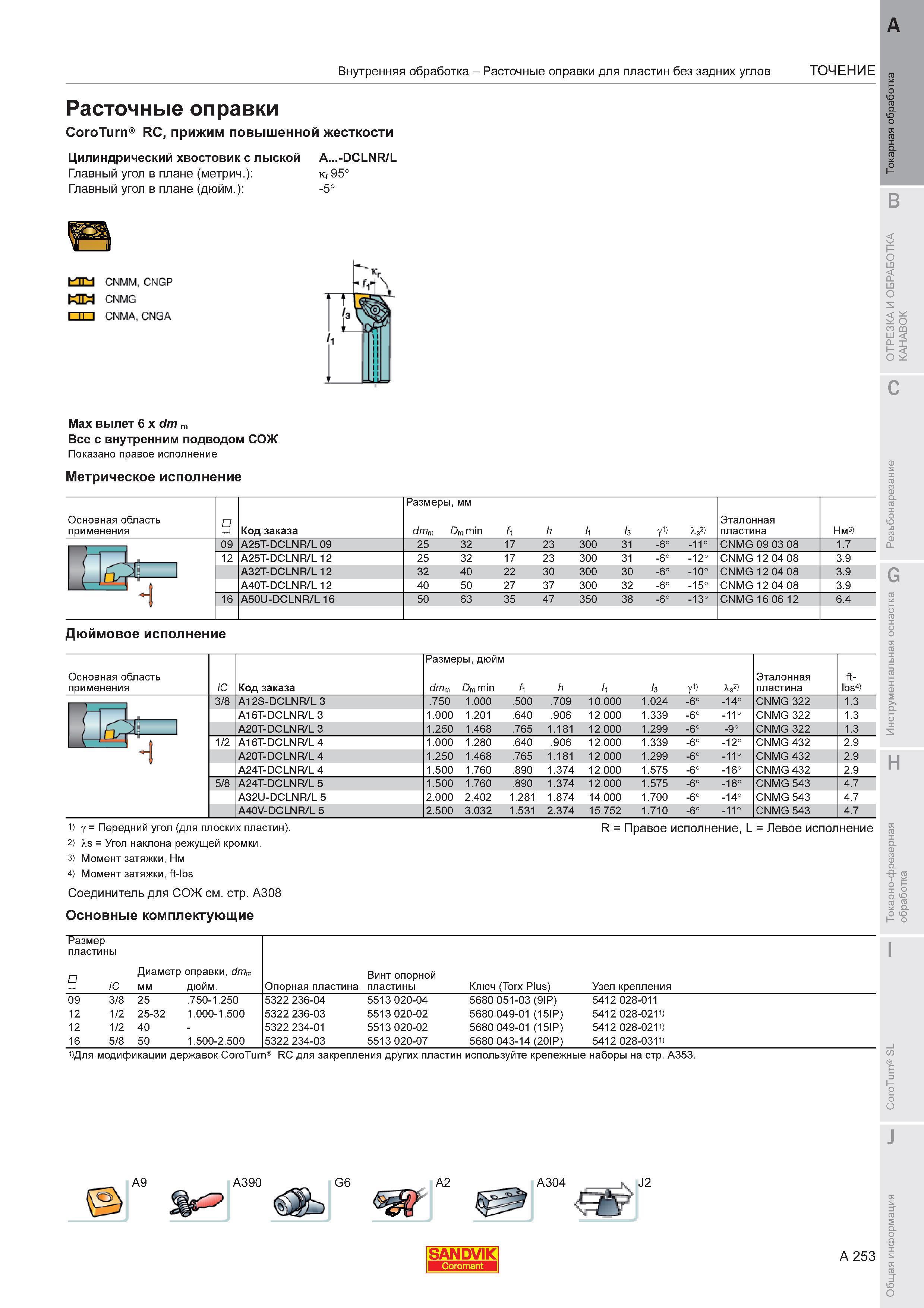

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской A -DCLNR/L Главный угол в плане (метрический) K

Расточные оправки Sandvik CoroTurn RC прижим повышенной жесткости Цилиндрический хвостовик с лыской A...-DCLNR/L Главный угол в плане (метрический) Kr 95 Главный угол в плане (дюймовый) -5 Max вылет 6 x dm m Все с внутренним подводом СОЖ Показано правое исполнение Метрическое исполнение Основная область применения Внутренняя обработка Расточные оправки для пластин без задних углов ТОЧЕНИЕ Код заказа Размеры мм dm Dm min f h y1) V Эталонная пластина Нм 09 A25T-DCLNR/L 09 25 32 17 23 300 31 -6 -11 CNMG 09 03 08 1.7 12 A25T-DCLNR/L 12 25 32 17 23 300 31 -6 -12 CNMG 12 04 08 3.9 A32T-DCLNR/L 12 32 40 22 30 300 30 -6 -10 CNMG 12 04 08 3.9 A40T-DCLNR/L 12 40 50 27 37 300 32 -6 -15 CNMG 12 04 08 3.9 16 A50U-DCLNR/L 16 50 63 35 47 350 38 -6 -13 CNMG 16 06 12 6.4 Дюймовое исполнение iC Код заказа Размеры дюйм dm Dm min f h k y1) V Эталонная пластина ft- lbs 3 8 A12S-DCLNR/L 3 .750 1.000 .500 .709 10.000 1.024 -6 -14 CNMG 322 1.3 A16T-DCLNR/L 3 1.000 1.201 .640 .906 12.000 1.339 -6 -11 CNMG 322 1.3 A20T-DCLNR/L 3 1.250 1.468 .765 1.181 12.000 1.299 -6 -9 CNMG 322 1.3 A16T-DCLNR/L 4 1.000 1.280 .640 .906 12.000 1.339 -6 -12 CNMG 432 2.9 A20T-DCLNR/L 4 1.250 1.468 .765 1.181 12.000 1.299 -6 -11 CNMG 432 2.9 A24T-DCLNR/L 4 1.500 1.760 .890 1.374 12.000 1.575 -6 -16 CNMG 432 2.9 5 8 A24T-DCLNR/L 5 1.500 1.760 .890 1.374 12.000 1.575 -6 -18 CNMG 543 4.7 A32U-DCLNR/L 5 2.000 2.402 1.281 1.874 14.000 1.700 -6 -14 CNMG 543 4.7 A40V-DCLNR/L 5 2.500 3.032 1.531 2.374 15.752 1.710 -6 -11 CNMG 543 4.7 Основная область применения у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины S ZC Диаметр оправки dm мм дюйм. Опорная пластина Винт опорной пластины Ключ (Torx Plus) Узел крепления 09 3 8 25 .750-1.250 5322 236-04 5513 020-04 5680 051-03 (9IP) 5412 028-011 12 25-32 1.000-1.500 5322 236-03 5513 020-02 5680 049-01 (15IP) 5412 028-021D 12 40 - 5322 234-01 5513 020-02 5680 049-01 (15IP) 5412 028-021D 16 5 8 50 1.500-2.500 5322 234-03 5513 020-07 5680 043-14 (20IP) 5412 028-0311 1Щля модификации державок CoroTurn RC для закрепления других пластин используйте крепежные наборы на стр. A353. A9 A390 G6 A2 A304 J2 SANDVIK A 253
