Расточные оправки Sandvik Coromant Capto T-Max P прижим клином Главный угол в плане (метрический) Главный угол в плане (дюймовый) PTFNR/L-W кг 91 -

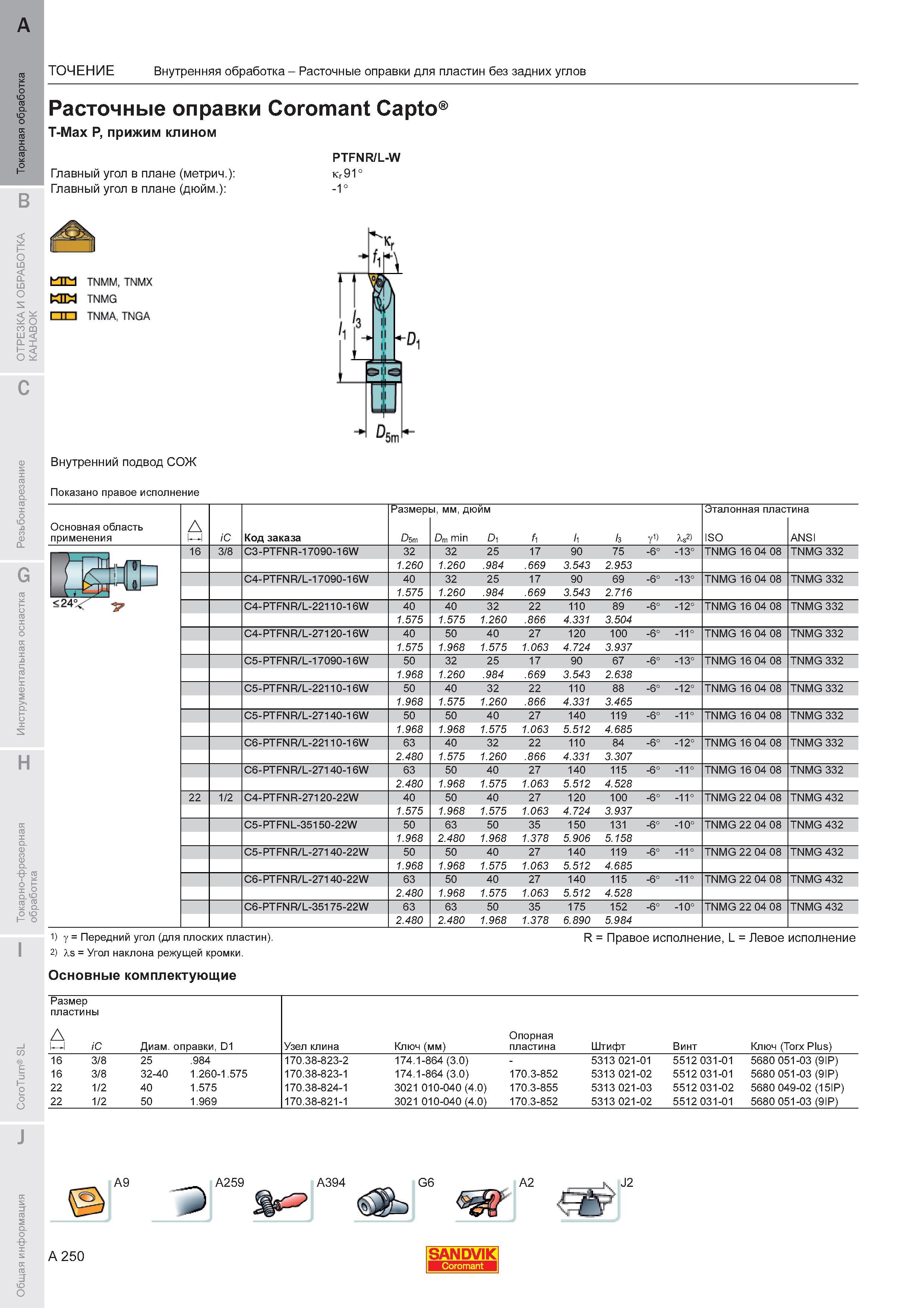

Расточные оправки Sandvik Coromant Capto T-Max P прижим клином Главный угол в плане (метрический) Главный угол в плане (дюймовый) PTFNR/L-W кг 91 -1 Внутренний подвод СОЖ Показано правое исполнение ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин без задних углов Код заказа Размер Dgm мм дюйм Dm min Di 1 y1) V) Эталонная пластина ISO ANSI 16 3 8 C3-PTFNR-17090-16W 32 32 25 17 90 75 -6 -13 TNMG 16 04 08 TNMG 332 1.260 1.260 .984 .669 3.543 2.953 C4-PTFNR/L-17090-16W 40 32 25 17 90 69 -6 -13 TNMG 16 04 08 TNMG 332 1.575 1.260 .984 .669 3.543 2.716 C4-PTFNR/L-22110-16W 40 40 32 22 110 89 -6 -12 TNMG 16 04 08 TNMG 332 1.575 1.575 1.260 .866 4.331 3.504 C4-PTFNR/L-27120-16W 40 50 40 27 120 100 -6 -11 TNMG 16 04 08 TNMG 332 1.575 1.968 1.575 1.063 4.724 3.937 C5-PTFNR/L-17090-16W 50 32 25 17 90 67 -6 -13 TNMG 16 04 08 TNMG 332 1.968 1.260 .984 .669 3.543 2.638 C5-PTFNR/L-22110-16W 50 40 32 22 110 88 -6 -12 TNMG 16 04 08 TNMG 332 1.968 1.575 1.260 .866 4.331 3.465 C5-PTFNR/L-27140-16W 50 50 40 27 140 119 -6 -11 TNMG 16 04 08 TNMG 332 1.968 1.968 1.575 1.063 5.512 4.685 C6-PTFNR/L-22110-16W 63 40 32 22 110 84 -6 -12 TNMG 16 04 08 TNMG 332 2.480 1.575 1.260 .866 4.331 3.307 C6-PTFNR/L-27140-16W 63 50 40 27 140 115 -6 -11 TNMG 16 04 08 TNMG 332 2.480 1.968 1.575 1.063 5.512 4.528 22 C4-PTFNR-27120-22W 40 50 40 27 120 100 -6 -11 TNMG 22 04 08 TNMG 432 1.575 1.968 1.575 1.063 4.724 3.937 C5-PTFNL-35150-22W 50 63 50 35 150 131 -6 -10 TNMG 22 04 08 TNMG 432 1.968 2.480 1.968 1.378 5.906 5.158 C5-PTFNR/L-27140-22W 50 50 40 27 140 119 -6 -11 TNMG 22 04 08 TNMG 432 1.968 1.968 1.575 1.063 5.512 4.685 C6-PTFNR/L-27140-22W 63 50 40 27 140 115 -6 -11 TNMG 22 04 08 TNMG 432 2.480 1.968 1.575 1.063 5.512 4.528 C6-PTFNR/L-35175-22W 63 63 50 35 175 152 -6 -10 TNMG 22 04 08 TNMG 432 2.480 2.480 1.968 1.378 6.890 5.984 Основная область применения у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины D о Диаметр оправки D1 Узел клина Ключ (мм) Опорная пластина Штифт Винт Ключ (Torx Plus) 16 3 8 25 .984 170.38-823-2 174.1-864 (3.0) - 5313 021-01 5512 031-01 5680 051-03 (9IP) 16 3 8 32-40 1.260-1.575 170.38-823-1 174.1-864 (3.0) 170.3-852 5313 021-02 5512 031-01 5680 051-03 (9IP) 22 40 1.575 170.38-824-1 3021 010-040 (4.0) 170.3-855 5313 021-03 5512 031-02 5680 049-02 (15IP) 22 50 1.969 170.38-821-1 3021 010-040 (4.0) 170.3-852 5313 021-02 5512 031-01 5680 051-03 (9IP) A9 A259 A394 G6 A2 J2 A 250 SANDVIK
