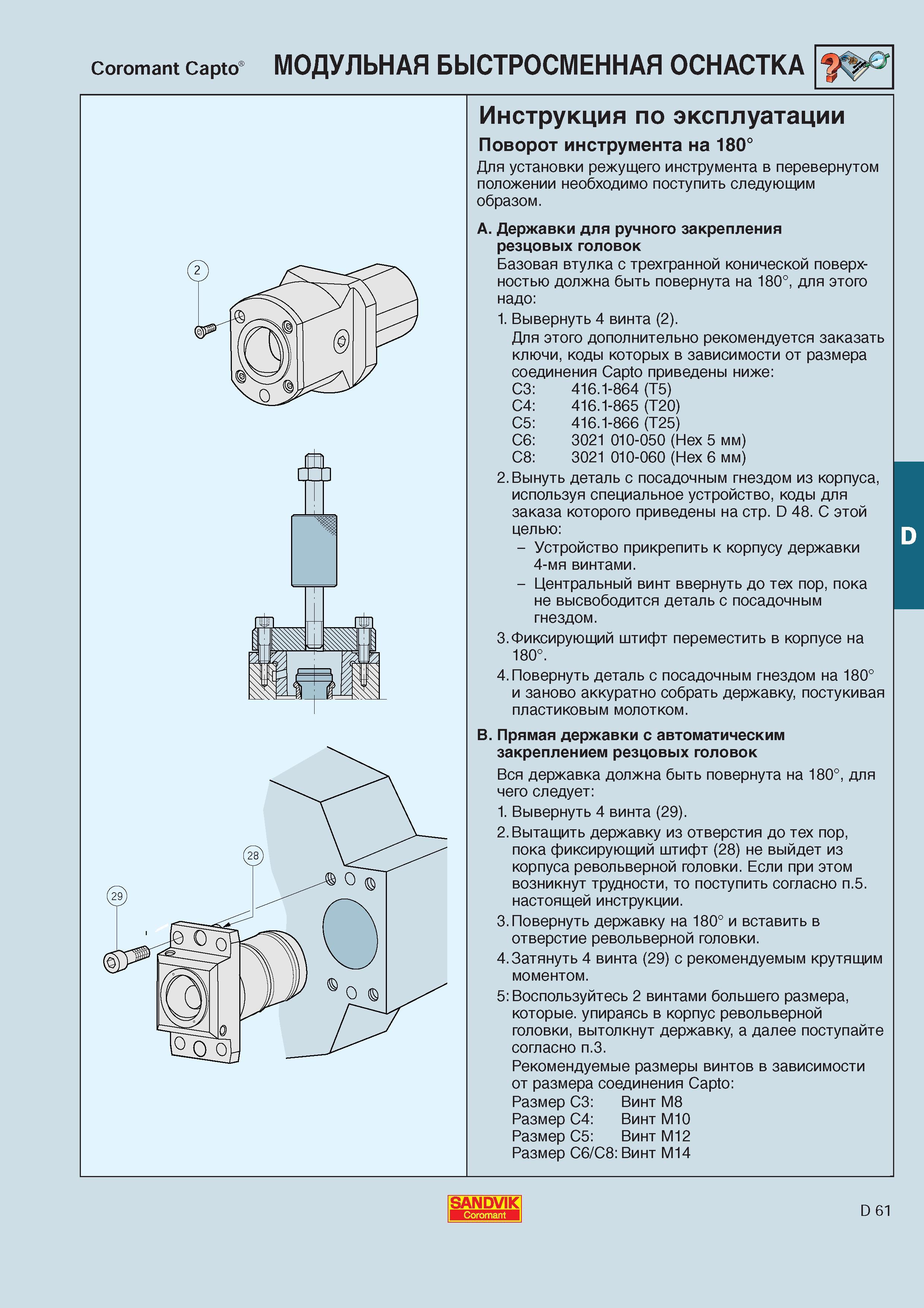

Инструментальная станочная оснастка Sandvik Coromant Capto Инструкция по эксплуатации Поворот инструмента на 180 градусов Для установки режущего инструмента в перевернутом положении необходимо поступить следующим образом. A. Державки для ручного закрепления резцовых головок Базовая втулка с трехгранной конической поверхностью должна быть повернута на 180 для этого надо 1. Вывернуть 4 винта (2). Для этого дополнительно рекомендуется заказать ключи коды которых в зависимости от размера соединения Capto приведены ниже C3 416.1-864 (T5) C4 416.1-865 (T20) C5 416.1-866 (T25) C6 3021 010-050 (Hex 5 мм) C8 3021 010-060 (Hex 6 мм) 2. Вынуть деталь с посадочным гнездом из корпуса используя специальное устройство коды для заказа которого приведены на стр. D 48. Модульная быстросменная технологическая оснастка С этой целью - Устройство прикрепить к корпусу державки 4-мя винтами. - Центральный винт ввернуть до тех пор пока не высвободится деталь с посадочным гнездом. 3.Фиксирующий штифт переместить в корпусе на 180. 4.Повернуть деталь с посадочным гнездом на 180 и заново аккуратно собрать державку постукивая пластиковым молотком. B. Прямая державки с автоматическим закреплением резцовых головок Вся державка должна быть повернута на 180 для чего следует 1. Вывернуть 4 винта (29). 2.Вытащить державку из отверстия до тех пор пока фиксирующий штифт (28) не выйдет из корпуса револьверной головки. Если при этом возникнут трудности то поступить согласно п.5. настоящей инструкции. 3.Повернуть державку на 180 и вставить в отверстие револьверной головки. 4.Затянуть 4 винта (29) с рекомендуемым крутящим моментом. 5 Воспользуйтесь 2 винтами большего размера которые. упираясь в корпус револьверной головки вытолкнут державку а далее поступайте согласно п.3. Рекомендуемые размеры винтов в зависимости от размера соединения Сар1о Размер C3 Винт M8 Размер C4 Винт M10 Размер C5 Винт M12 Размер С6 С8 Винт M14 SANDVIK Coromant D 61
