Модульная быстросменная инструментальная оснастка Sandvik Coromant Capto Инструкция по эксплуатации Державки для ручного закрепления резцовых головок

Модульная быстросменная инструментальная оснастка Sandvik Coromant Capto Инструкция по эксплуатации Державки для ручного закрепления резцовых головок

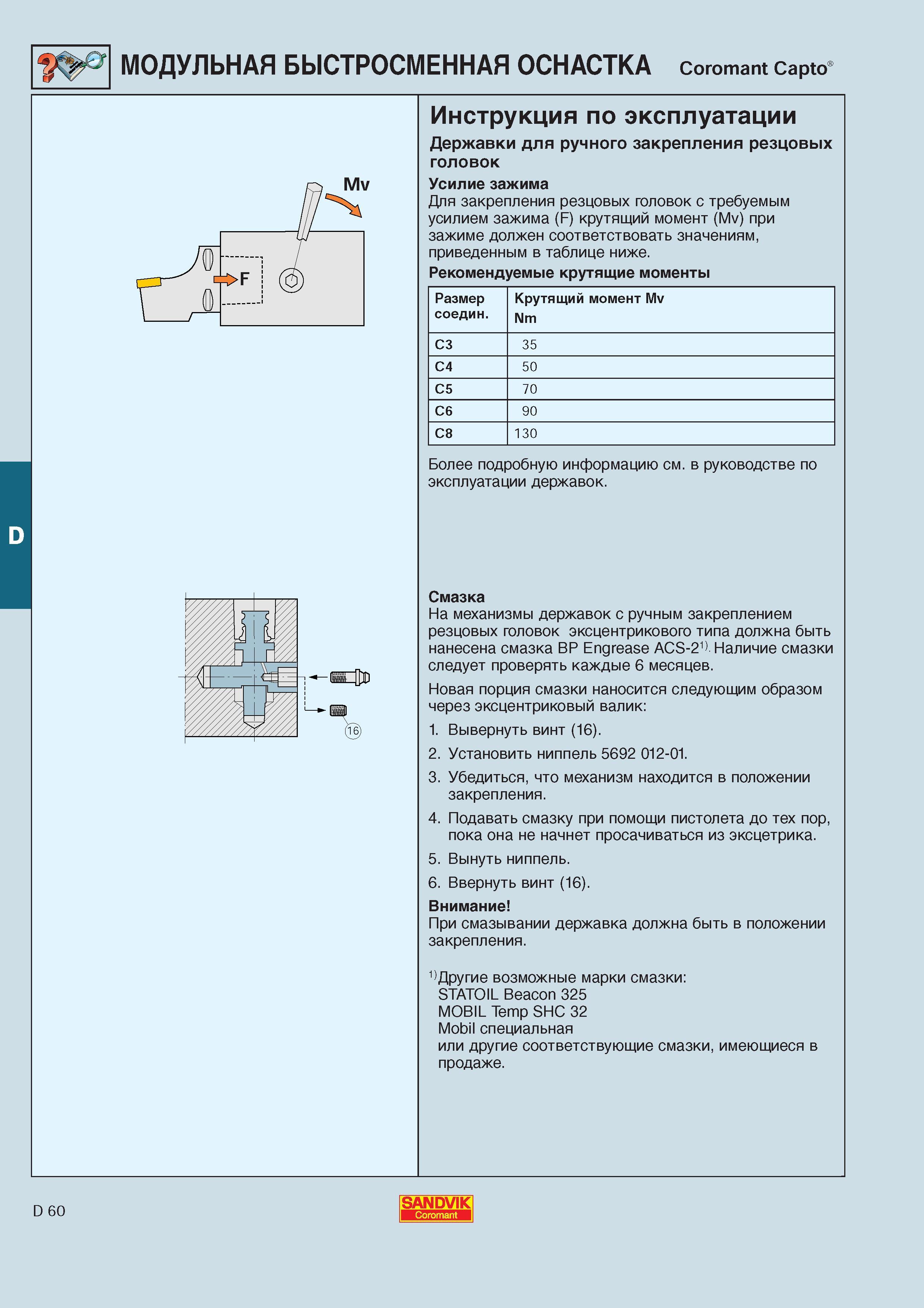

Модульная быстросменная инструментальная оснастка Sandvik Coromant Capto Инструкция по эксплуатации Державки для ручного закрепления резцовых головок Усилие зажима Для закрепления резцовых головок с требуемым усилием зажима (F) крутящий момент (Mv) при зажиме должен соответствовать значениям приведенным в таблице ниже. Рекомендуемые крутящие моменты Размер соедин. Крутящий момент Mv Nm C3 35 C4 50 C5 70 C6 90 C8 130 Более подробную информацию см. в руководстве по эксплуатации державок. Смазка На механизмы державок с ручным закреплением резцовых головок эксцентрикового типа должна быть нанесена смазка BP Engrease ACS-21). Наличие смазки следует проверять каждые 6 месяцев. Новая порция смазки наносится следующим образом через эксцентриковый валик 1. Вывернуть винт (16). 2. Установить ниппель 5692 012-01. 3. Убедиться что механизм находится в положении закрепления. 4. Подавать смазку при помощи пистолета до тех пор пока она не начнет просачиваться из эксцетрика. 5. Вынуть ниппель. 6. Ввернуть винт (16). Внимание При смазывании державка должна быть в положении закрепления. 1)Другие возможные марки смазки STATOIL Beacon 325 MOBIL Temp SHC 32 Mobil специальная или другие соответствующие смазки имеющиеся в продаже. D 60 SANDVIK Модульная быстросменная технологическая оснастка
