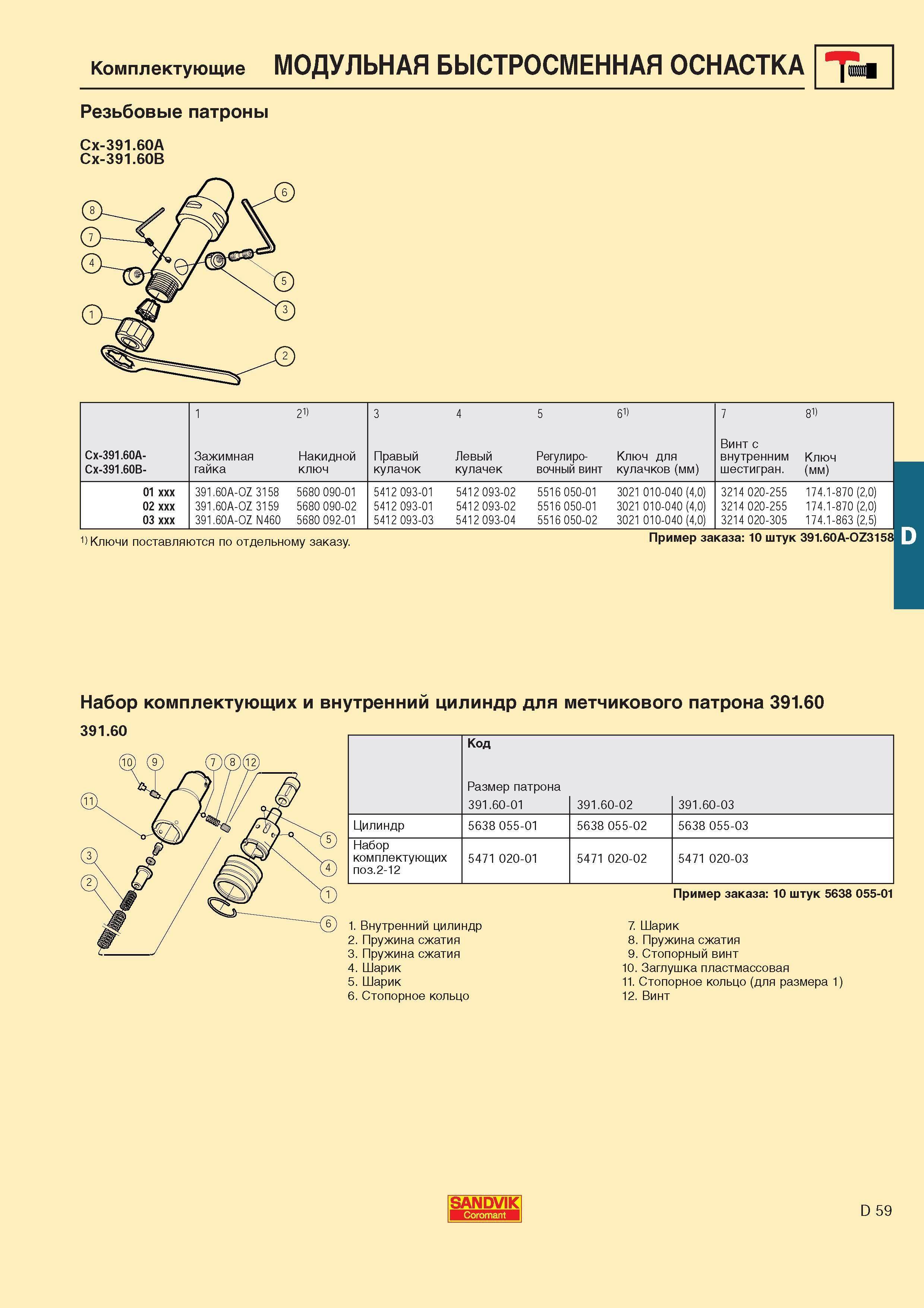

464 Каталог SANDVIK COROMANT 2000 Токарный инструмент для металлорежущих станков Стр.D59

Каталог SANDVIK COROMANT 2000 Токарный инструмент Стр. D59 0464 Lab2u

Комплектующие Модульная быстросменная технологическая оснастка Резьбовые патроны Cx-391.60A Cx-391.60B 1 2 1) 6 1) 7 8 1) Винт с Cx-391.60A- Зажимная Накидной Правый Левый Регулиро- Ключ для внутренним Ключ Cx-391.60B- гайка ключ кулачок кулачек вочный винт кулачков (мм) шестигран. (мм) 01 xxx 391.60A-0Z 3158 5680 090-01 5412 093-01 5412 093-02 5516050-01 3021 010-040 (40) 3214 020-255 174.1-870 (20) 02 xxx 391.60A-0Z 3159 5680 090-02 5412 093-01 5412 093-02 5516050-01 3021 010-040 (40) 3214 020-255 174.1-870 (20) 03 xxx 391.60A-0Z N460 5680 092-01 5412 093-03 5412 093-04 5516050-02 3021 010-040 (40) 3214 020-305 174.1-863 (25) 1) Ключи поставляются по отдельному заказу. Пример заказа 10 штук 391.60A-OZ3158 Набор комплектующих и внутренний цилиндр для метчикового патрона 391.60 391.60 Код Размер патрона 391.60-01 391.60-02 391.60-03 Цилиндр 5638 055-01 5638 055-02 5638 055-03 Набор комплектующих поз.2-12 5471 020-01 5471 020-02 5471 020-03 1. Внутренний цилиндр 2. Пружина сжатия 3. Пружина сжатия 4. Шарик 5. Шарик 6. Стопорное кольцо Пример заказа 10 штук 5638 055-01 7. Шарик 8. Пружина сжатия 9. Стопорный винт 10. Заглушка пластмассовая 11. Стопорное кольцо (для размера 1) 12. Винт SANDVIK Coromant D 59
