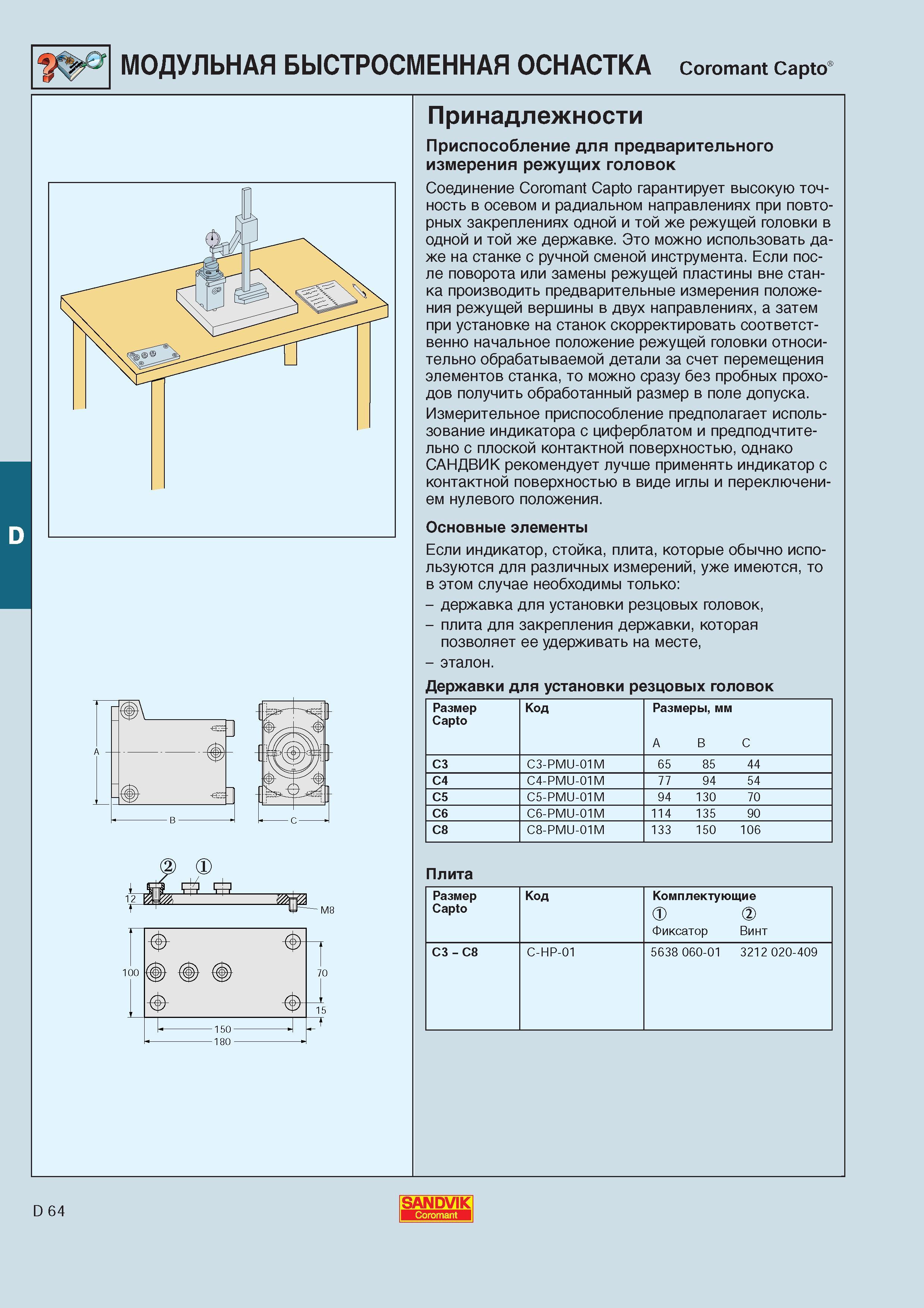

Специальное приспособление от Sandvik Coromant для предварительного измерения режущих головок Соединение Coromant Capto гарантирует высокую точность в осевом и радиальном направлениях при повторных закреплениях одной и той же режущей головки в одной и той же державке. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка производить предварительные измерения положения режущей вершины в двух направлениях а затем при установке на станок скорректировать соответственно начальное положение режущей головки относительно обрабатываемой детали за счет перемещения элементов станка то можно сразу без пробных проходов получить обработанный размер в поле допуска. Измерительное приспособление предполагает использование индикатора с циферблатом и предподчтите-льно с плоской контактной поверхностью однако САНДВИК рекомендует лучше применять индикатор с контактной поверхностью в виде иглы и переключением нулевого положения. Основные элементы Если индикатор стойка плита которые обычно используются для различных измерений уже имеются то в этом случае необходимы только - державка для установки резцовых головок - плита для закрепления державки которая позволяет ее удерживать на месте - эталон. Державки для установки резцовых головок Размер Сар Код Размеры мм A B C C3 C3-PMU-01M 65 85 44 C4 C4-PMU-01M 77 94 54 C5 C5-PMU-01M 94 130 70 C6 C6-PMU-01M 114 135 90 C8 C8-PMU-01M 133 150 106 Плита Размер Сар Код Комплектующие Фиксатор Винт 8 C - 3 C C-HP-01 5638 060-01 3212 020-409 D 64 SANDVIK Coromant Модульная быстросменная технологическая оснастка Coromant Capto Принадлежности
