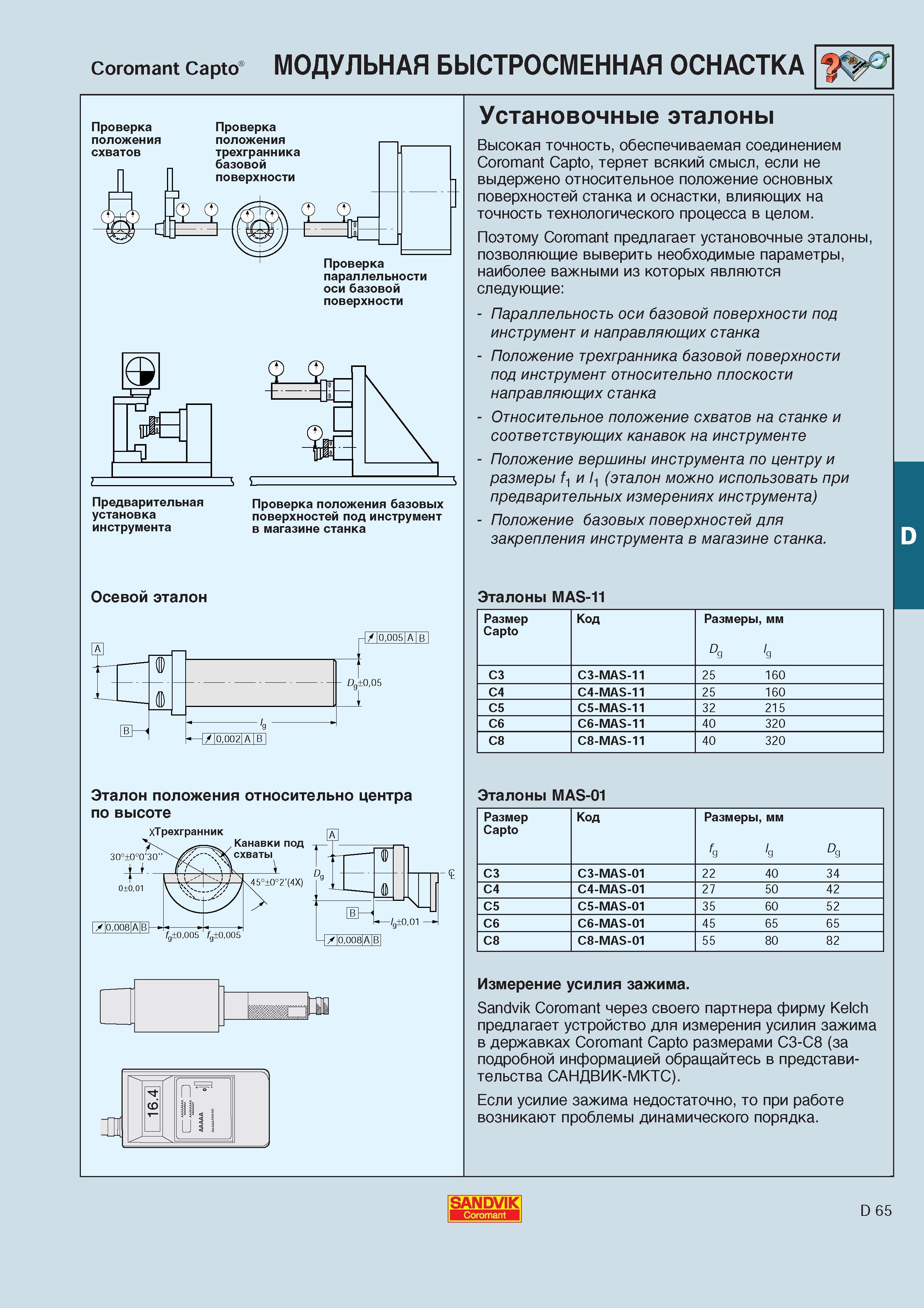

Высокая точность обеспечиваемая инструментальным соединением Sandvik Coromant Capto теряет всякий смысл если не выдержено относительное положение основных поверхностей станка и оснастки влияющих на точность технологического процесса в целом. Поэтому Coromant предлагает установочные эталоны позволяющие выверить необходимые параметры наиболее важными из которых являются следующие - Параллельность оси базовой поверхности под инструмент и направляющих станка - Положение трехгранника базовой поверхности под инструмент относительно плоскости направляющих станка - Относительное положение схватов на станке и соответствующих канавок на инструменте - Положение вершины инструмента по центру и размеры f и (эталон можно использовать при предварительных измерениях инструмента) - Положение базовых поверхностей для закрепления инструмента в магазине станка. Эталоны MAS-11 Размер Сарро Код Размеры мм Dg 'g C3 C3-MAS-11 25 160 C4 C4-MAS-11 25 160 C5 C5-MAS-11 32 215 C6 C6-MAS-11 40 320 C8 C8-MAS-11 40 320 Эталоны MAS-01 Размер Сарро Код Размеры мм fg 'g Dg C3 C3-MAS-01 22 40 34 C4 C4-MAS-01 27 50 42 C5 C5-MAS-01 35 60 52 C6 C6-MAS-01 45 65 65 C8 C8-MAS-01 55 80 82 Измерение усилия зажима. Sandvik Coromant через своего партнера фирму Kelch предлагает устройство для измерения усилия зажима в державках Coromant Capto размерами С3-С8 (за подробной информацией обращайтесь в представительства САНДВИК-МКТС). Если усилие зажима недостаточно то при работе возникают проблемы динамического порядка. Dg 005 g SANDVIK Coromant D 65 Coromant Capto Модульная быстросменная технологическая оснастка Проверка положения схватов Проверка положения трехгранника базовой поверхности 2-2 2-2 Проверка параллельности оси базовой поверхности с Предварительная установка инструмента Осевой эталон 3 с Проверка положения базовых поверхностей под инструмент в магазине станка f 0005 A B1 - 0002 A B Эталон положения относительно центра по высоте хТрехгранник Канавки под схваты 1 45 02'(4X) д0005 д0005 Установочные эталоны
