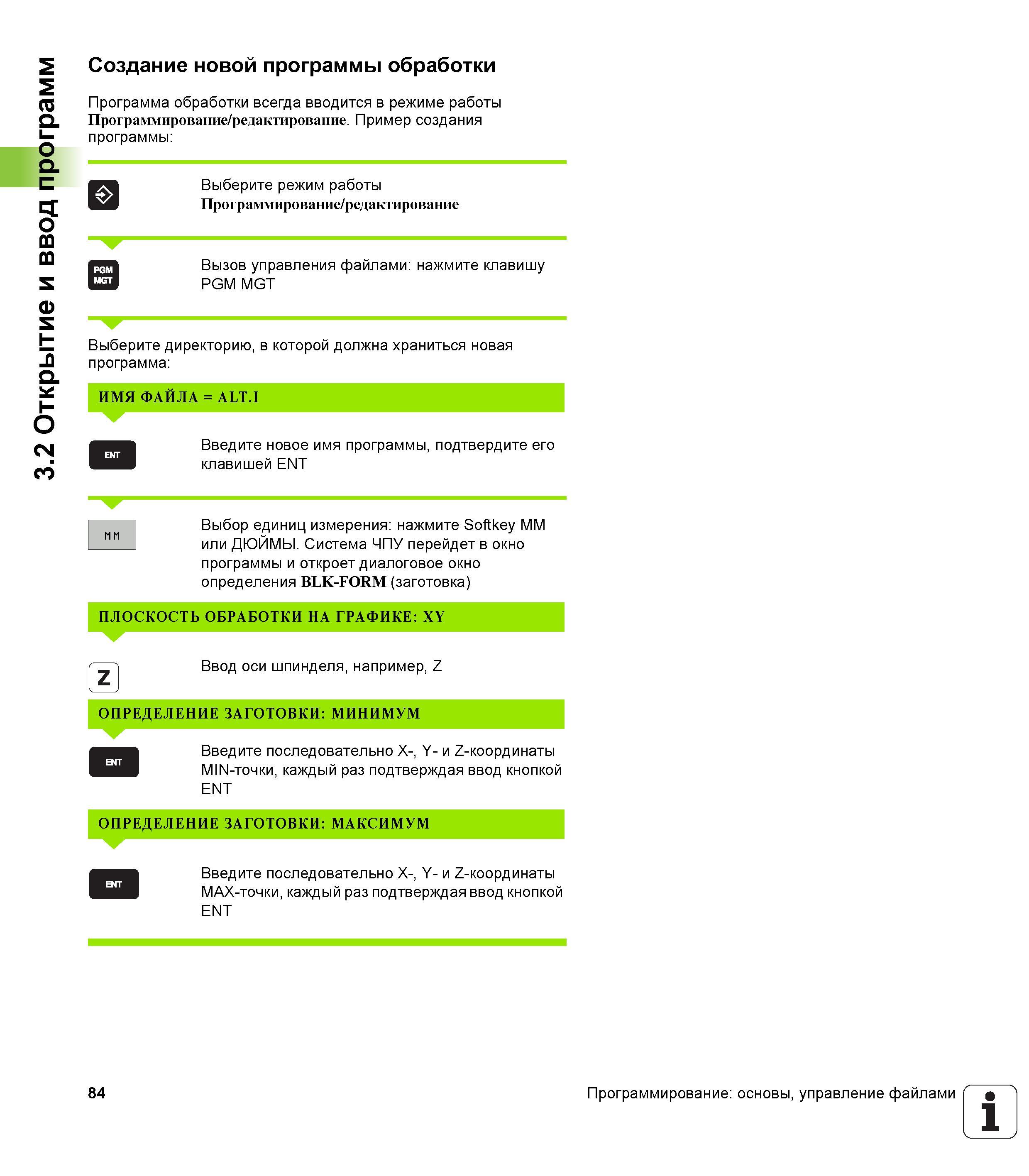

84 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.84 |
|||||
Программа обработки всегда вводится в режиме работы Программирование редактирование Пример создания программы Выберите режим работы ПрограммПрограмма обработки всегда вводится в режиме работы Программирование редактирование. Пример создания программы Выберите режим работы Программирование редактирование Вызов управления файлами нажмите клавишу PGM MGT Выберите директорию в которой должна храниться новая программа ИМЯ ФАЙЛА ALT.I Введите новое имя программы подтвердите его клавишей ENT мм Выбор единиц измерения нажмите Softkey ММ или ДЮЙМЫ. Система ЧПУ перейдет в окно программы и откроет диалоговое окно определения BLK-FORM (заготовка) ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ XY г Z Ввод оси шпинделя например Z ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ МИНИМУМ Введите последовательно X- Y- и Z-координаты MIN-точки каждый раз подтверждая ввод кнопкой ENT ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ МАКСИМУМ Введите последовательно X- Y- и Z-координаты MAX-точки каждый раз подтверждая ввод кнопкой ENT 84 Программирование основы управление файлами 1 3.2 Открытие и ввод программ Создание новой программы обработки |
|||||
