Система ЧПУ обеспечивает возможность передачи текущей позиции инструмента в программу например если программируются кадры перемещения програ

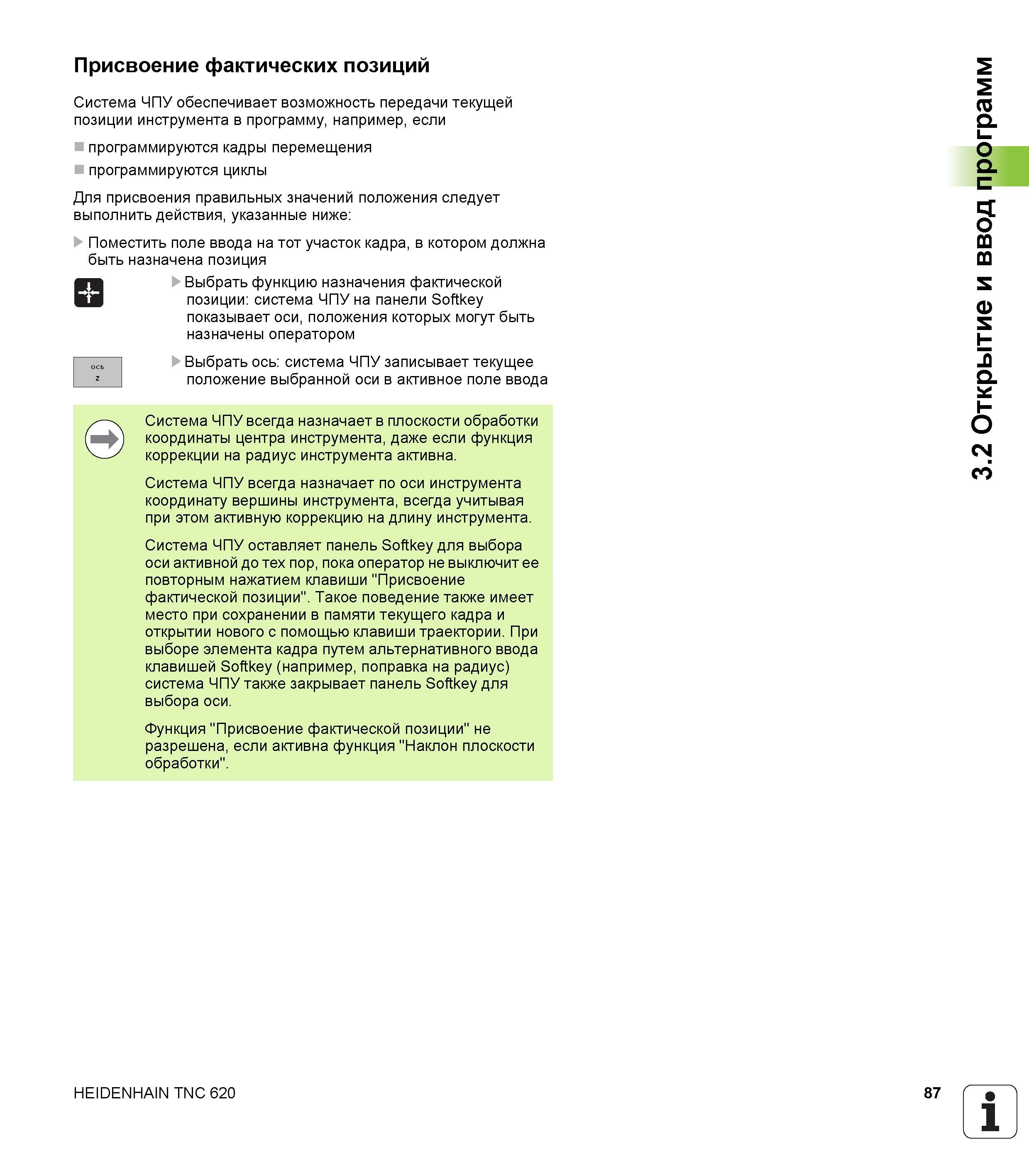

Система ЧПУ обеспечивает возможность передачи текущей позиции инструмента в программу например если программируются кадры перемещения программируются циклы Для присвоения правильных значений положения следует выполнить действия указанные ниже Поместить поле ввода на тот участок кадра в котором должна быть назначена позиция BU Выбрать функцию назначения фактической позиции система ЧПУ на панели Softkey показывает оси положения которых могут быть назначены оператором Выбрать ось система ЧПУ записывает текущее положение выбранной оси в активное поле ввода Система ЧПУ всегда назначает в плоскости обработки координаты центра инструмента даже если функция коррекции на радиус инструмента активна. Система ЧПУ всегда назначает по оси инструмента координату вершины инструмента всегда учитывая при этом активную коррекцию на длину инструмента. Система ЧПУ оставляет панель Softkey для выбора оси активной до тех пор пока оператор не выключит ее повторным нажатием клавиши "Присвоение фактической позиции". Такое поведение также имеет место при сохранении в памяти текущего кадра и открытии нового с помощью клавиши траектории. При выборе элемента кадра путем альтернативного ввода клавишей Softkey (например поправка на радиус) система ЧПУ также закрывает панель Softkey для выбора оси. Функция "Присвоение фактической позиции" не разрешена если активна функция "Наклон плоскости обработки". HEIDENHAIN TNC 620 87 1 3.2 Открытие и ввод программ Присвоение фактических позиций
