Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.) |
|||||
|

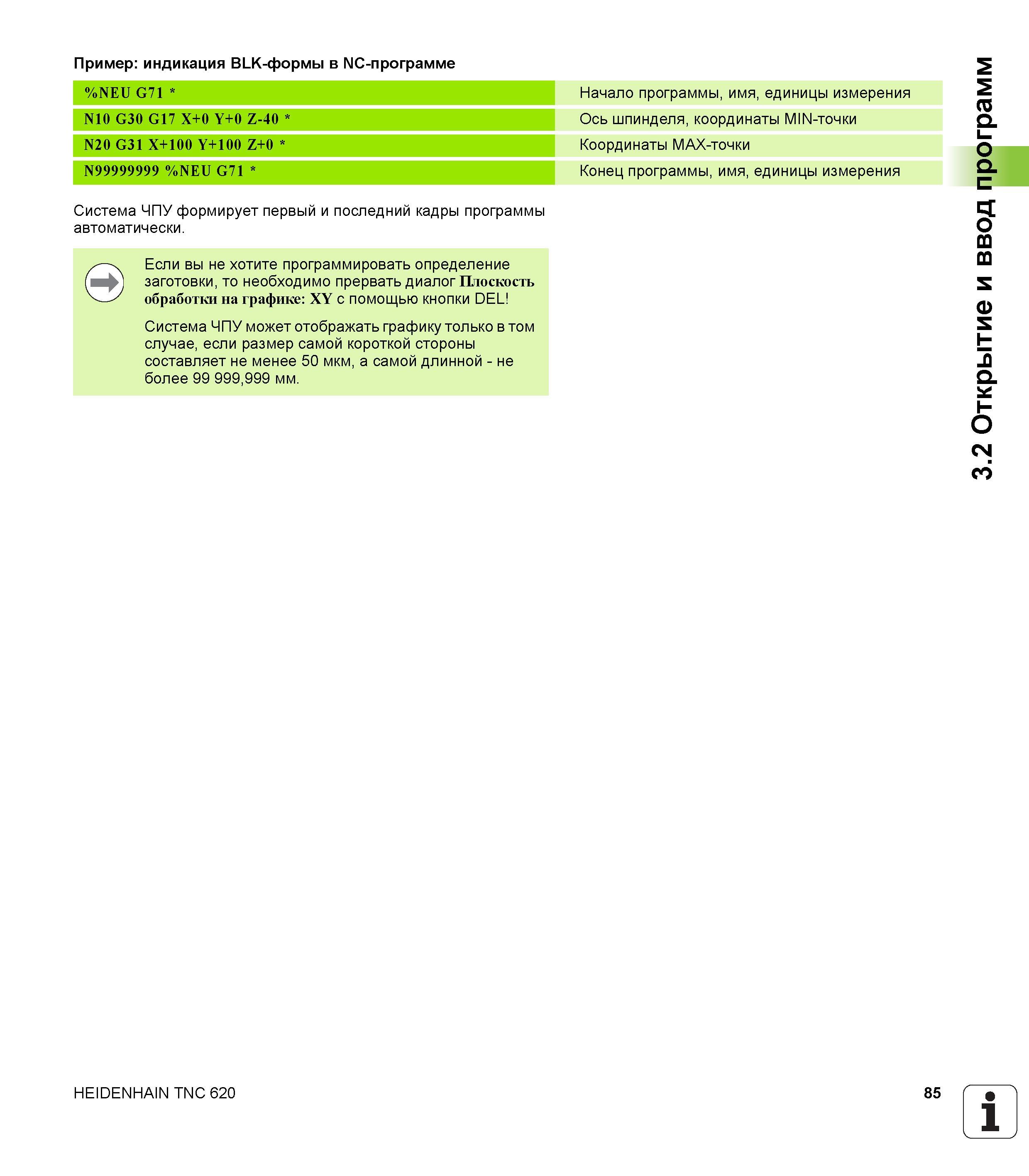

85 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.85 |
|||||
Система ЧПУ формирует первый и последний кадры программы автоматически Если вы не хотите программировать определение заготовки то необходимоСистема ЧПУ формирует первый и последний кадры программы автоматически. Если вы не хотите программировать определение заготовки то необходимо прервать диалог Плоскость обработки на графике XY с помощью кнопки DEL Система ЧПУ может отображать графику только в том случае если размер самой короткой стороны составляет не менее 50 мкм а самой длинной - не более 99 999999 мм. HEIDENHAIN TNC 620 85 1 3.2 Открытие и ввод программ Пример индикация BLK-формы в NC-программе %NEU G71 Начало программы имя единицы измерения N10 G30 G17 X+0 Y+0 Z-40 Ось шпинделя координаты MIN-точки N20 G31 X+100 Y+100 Z+0 Координаты MAX-точки N99999999 %NEU G71 Конец программы имя единицы измерения |
|||||
