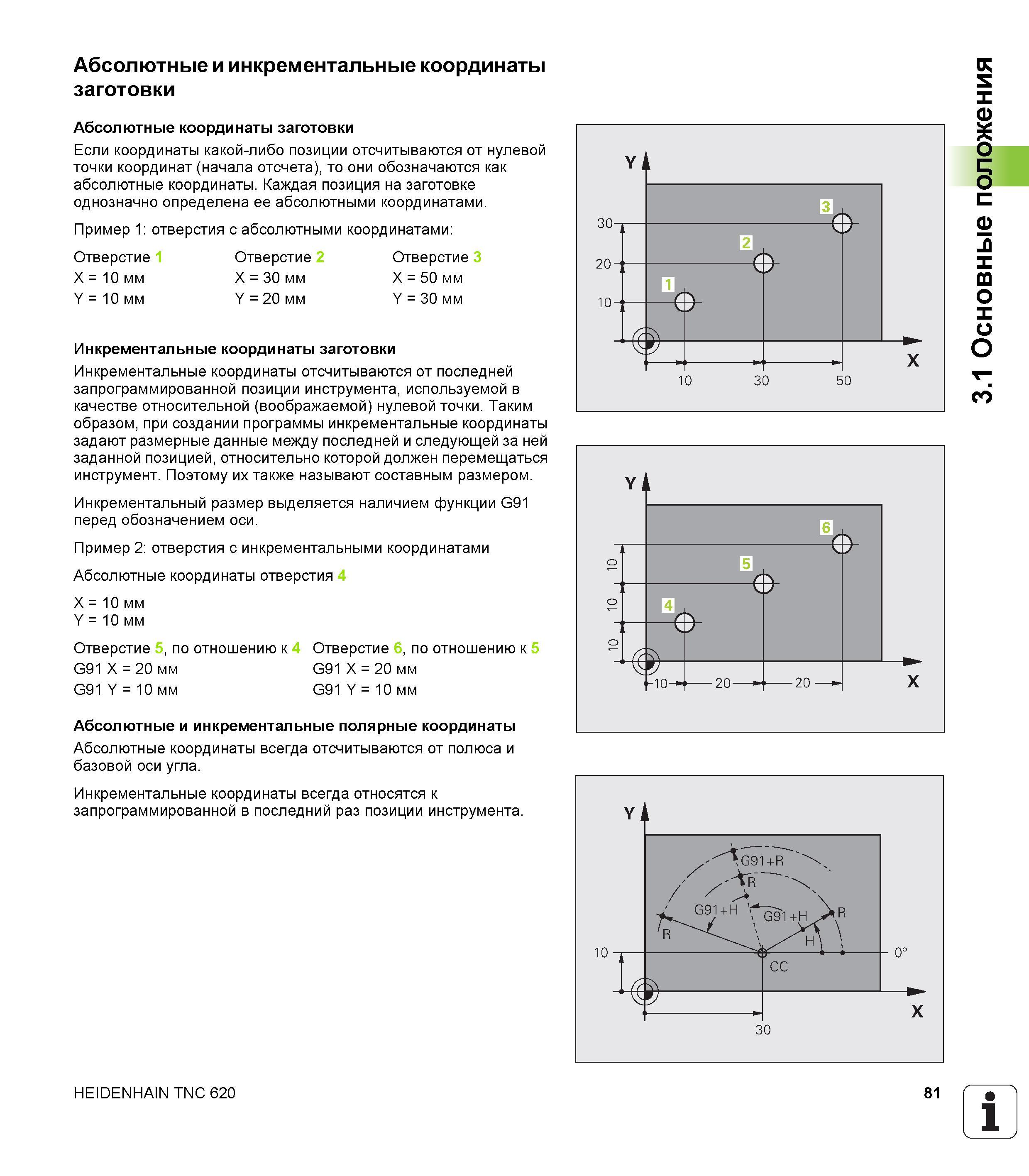

Абсолютные координаты заготовки Если координаты какой-либо позиции отсчитываются от нулевой точки координат (начала отсчета) то они обозначаются как абсолютные координаты. Каждая позиция на заготовке однозначно определена ее абсолютными координатами. Пример 1 отверстия с абсолютными координатами Отверстие 1 Отверстие 2 Отверстие 3 X 10 мм X 30 мм X 50 мм Y 10 мм Y 20 мм Y 30 мм Инкрементальные координаты заготовки Инкрементальные координаты отсчитываются от последней запрограммированной позиции инструмента используемой в качестве относительной (воображаемой) нулевой точки. Таким образом при создании программы инкрементальные координаты задают размерные данные между последней и следующей за ней заданной позицией относительно которой должен перемещаться инструмент. Поэтому их также называют составным размером. Инкрементальный размер выделяется наличием функции G91 перед обозначением оси. Пример 2 отверстия с инкрементальными координатами Абсолютные координаты отверстия 4 X 10 мм Y 10 мм Отверстие 5 по отношению к 4 Отверстие 6 по отношению к 5 G91 X 20 мм G91 X 20 мм G91 Y 10 мм G91 Y 10 мм Абсолютные и инкрементальные полярные координаты Абсолютные координаты всегда отсчитываются от полюса и базовой оси угла. Инкрементальные координаты всегда относятся к запрограммированной в последний раз позиции инструмента. HEIDENHAIN TNC 620 81 1 3.1 Основные положения Абсолютные и инкрементальные координаты заготовки
