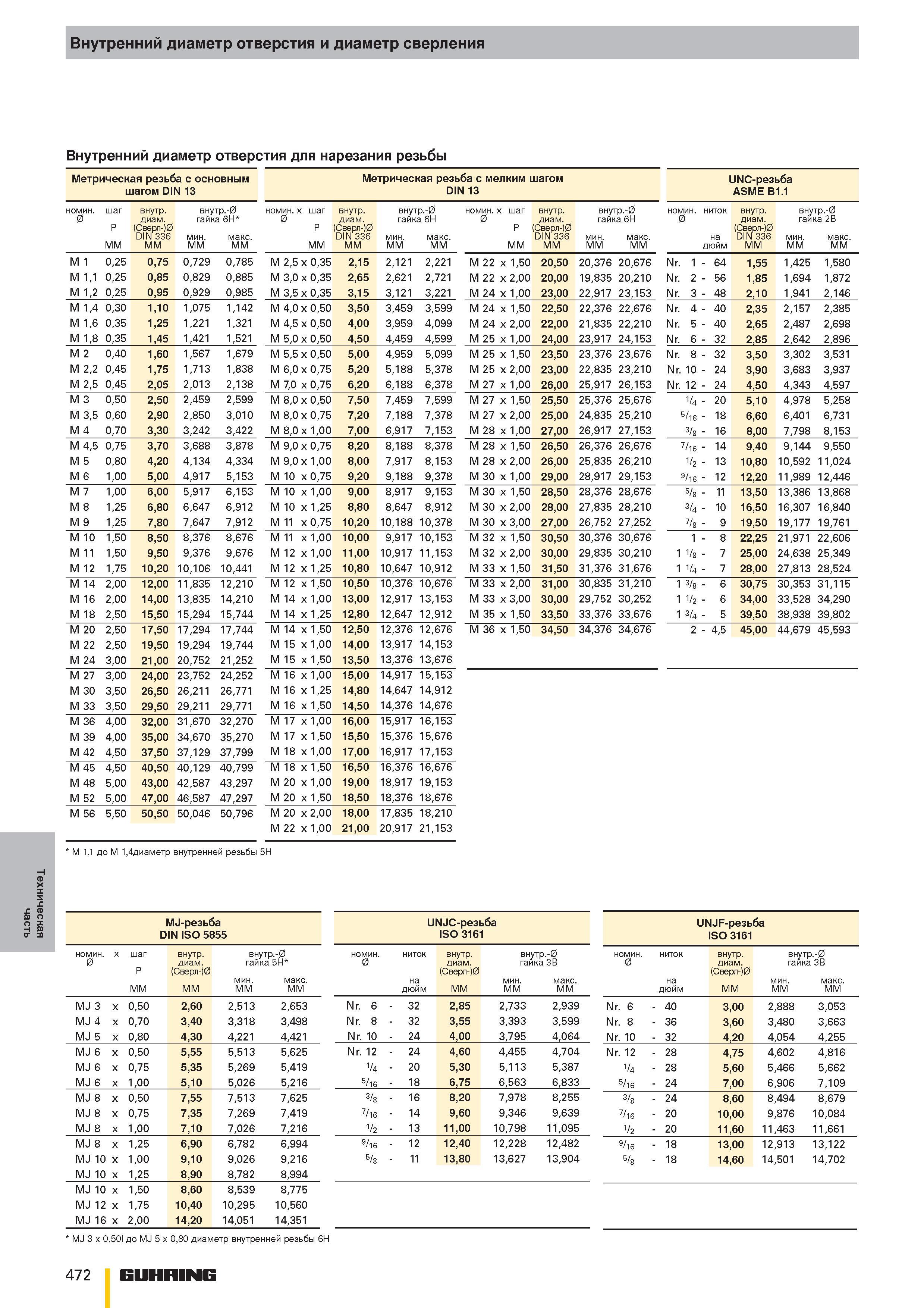

472 Каталог GUHRING 2010 Резьбовой инструмент Метчики Плашки Фрезы Оснастка Стр.472

Каталог GUHRING 2010 Металлорежущий резьбовой инструмент Стр. 472 0472 Lab2u

часть Внутренний диаметр отверстия и диаметр сверления Внутренний диаметр отверстия для нарезания резьбы Метрическая резьба с основным Метрическая резьба с мелким шагом UNC-резьба шагом DIN 13 DIN 13 ASME B1.1 номин. 0 шаг P MM внутр. диам. (Сверл-)0 DIN 336 MM внутр.-0 гайка 6H мин. макс. MM номин. x шаг 0 P MM внутр. диам. (Сверл-)0 DIN 336 MM внутр.-0 гайка 6H мин. макс. MM номин. x шаг 0 P MM внутр. диам. (Сверл-)0 DIN 336 MM внутр.-0 гайка 6H мин. макс. MM номин. 0 ниток на дюйм внутр. диам. (Сверл-)0 DIN 336 MM внутр.-0 гайка 2B мин. макс. MM M 1 0,25 0,75 0,729 0,785 M 2,5 x 0,35 2,15 2,121 2,221 M 22 x 1,50 20,50 20,376 20,676 Nr. 1 - 64 1,55 1,425 1,580 M 1,1 0,25 0,85 0,829 0,885 M 3,0 x 0,35 2,65 2,621 2,721 M 22 x 2,00 20,00 19,835 20,210 Nr. 2 - 56 1,85 1,694 1,872 M 1,2 0,25 0,95 0,929 0,985 M 3,5 x 0,35 3,15 3,121 3,221 M 24 x 1,00 23,00 22,917 23,153 Nr. 3 - 48 2,10 1,941 2,146 M 1,4 0,30 1,10 1,075 1,142 M 4,0 x 0,50 3,50 3,459 3,599 M 24 x 1,50 22,50 22,376 22,676 Nr. 4 - 40 2,35 2,157 2,385 M 1,6 0,35 1,25 1,221 1,321 M 4,5 x 0,50 4,00 3,959 4,099 M 24 x 2,00 22,00 21,835 22,210 Nr. 5 - 40 2,65 2,487 2,698 M 1,8 0,35 1,45 1,421 1,521 M 5,0 x 0,50 4,50 4,459 4,599 M 25 x 1,00 24,00 23,917 24,153 Nr. 6 - 32 2,85 2,642 2,896 M 2 0,40 1,60 1,567 1,679 M 5,5 x 0,50 5,00 4,959 5,099 M 25 x 1,50 23,50 23,376 23,676 Nr. 8 - 32 3,50 3,302 3,531 M 2,2 0,45 1,75 1,713 1,838 M 6,0 x 0,75 5,20 5,188 5,378 M 25 x 2,00 23,00 22,835 23,210 Nr. 10 - 24 3,90 3,683 3,937 M 2,5 0,45 2,05 2,013 2,138 M 7,0 x 0,75 6,20 6,188 6,378 M 27 x 1,00 26,00 25,917 26,153 Nr. 12 - 24 4,50 4,343 4,597 M 3 0,50 2,50 2,459 2,599 M 8,0 x 0,50 7,50 7,459 7,599 M 27 x 1,50 25,50 25,376 25,676 1/4 - 20 5,10 4,978 5,258 M 3,5 0,60 2,90 2,850 3,010 M 8,0 x 0,75 7,20 7,188 7,378 M 27 x 2,00 25,00 24,835 25,210 5/- 6 - 18 6,60 6,401 6,731 M 4 0,70 3,30 3,242 3,422 M 8,0 x 1,00 7,00 6,917 7,153 M 28 x 1,00 27,00 26,917 27,153 3/8 - 16 8,00 7,798 8,153 M 4,5 0,75 3,70 3,688 3,878 M 9,0 x 0,75 8,20 8,188 8,378 M 28 x 1,50 26,50 26,376 26,676 7/16 - 14 9,40 9,144 9,550 M 5 0,80 4,20 4,134 4,334 M 9,0 x 1,00 8,00 7,917 8,153 M 28 x 2,00 26,00 25,835 26,210 1/2 - 13 10,80 10,592 11,024 M 6 1,00 5,00 4,917 5,153 M 10 x 0,75 9,20 9,188 9,378 M 30 x 1,00 29,00 28,917 29,153 9/16 - 12 12,20 11,989 12,446 M 7 1,00 6,00 5,917 6,153 M 10 x1,00 9,00 8,917 9,153 M 30 x 1,50 28,50 28,376 28,676 5/8 - 11 13,50 13,386 13,868 M 8 1,25 6,80 6,647 6,912 M 10 x 1,25 8,80 8,647 8,912 M 30 x 2,00 28,00 27,835 28,210 3/4 - 10 16,50 16,307 16,840 M 9 1,25 7,80 7,647 7,912 M 11 x 0,75 10,20 10,188 10,378 M 30 x 3,00 27,00 26,752 27,252 7/8 - 9 19,50 19,177 19,761 M 10 1,50 8,50 8,376 8,676 M 11 x1,00 10,00 9,917 10,153 M 32 x 1,50 30,50 30,376 30,676 1 - 8 22,25 21,971 22,606 M 11 1,50 9,50 9,376 9,676 M 12 x1,00 11,00 10,917 11,153 M 32 x 2,00 30,00 29,835 30,210 1 1/8 - 7 25,00 24,638 25,349 M 12 1,75 10,20 10,106 10,441 M 12 x 1,25 10,80 10,647 10,912 M 33 x 1,50 31,50 31,376 31,676 1 1/4 - 7 28,00 27,813 28,524 M 14 2,00 12,00 11,835 12,210 M 12 x 1,50 10,50 10,376 10,676 M 33 x 2,00 31,00 30,835 31,210 1 3/8 - 6 30,75 30,353 31,115 M 16 2,00 14,00 13,835 14,210 M 14 x1,00 13,00 12,917 13,153 M 33 x 3,00 30,00 29,752 30,252 1 1/2 - 6 34,00 33,528 34,290 M 18 2,50 15,50 15,294 15,744 M 14 x 1,25 12,80 12,647 12,912 M 35 x 1,50 33,50 33,376 33,676 1 3/4 - 5 39,50 38,938 39,802 M 20 2,50 17,50 17,294 17,744 M 14 x 1,50 12,50 12,376 12,676 M 36 x 1,50 34,50 34,376 34,676 2 - 4,5 45,00 44,679 45,593 M 22 2,50 19,50 19,294 19,744 M 15 x1,00 14,00 13,917 14,153 M 24 3,00 21,00 20,752 21,252 M 15 x 1,50 13,50 13,376 13,676 M 27 3,00 24,00 23,752 24,252 M 16 x1,00 15,00 14,917 15,153 M 30 3,50 26,50 26,211 26,771 M 16 x 1,25 14,80 14,647 14,912 M 33 3,50 29,50 29,211 29,771 M 16 x 1,50 14,50 14,376 14,676 M 36 4,00 32,00 31,670 32,270 M 17 x1,00 16,00 15,917 16,153 M 39 4,00 35,00 34,670 35,270 M 17 x 1,50 15,50 15,376 15,676 M 42 4,50 37,50 37,129 37,799 M 18 x1,00 17,00 16,917 17,153 M 45 4,50 40,50 40,129 40,799 M 18 x 1,50 16,50 16,376 16,676 M 48 5,00 43,00 42,587 43,297 M 20 x 1,00 19,00 18,917 19,153 M 52 5,00 47,00 46,587 47,297 M 20 x 1,50 18,50 18,376 18,676 M 56 5,50 50,50 50,046 50,796 M 20 x 2,00 18,00 17,835 18,210 M 22 x 1,00 21,00 20,917 21,153 M 1,1 до M 1,4диаметр внутренней резьбы 5H Ф а MJ-резьба UNJC-резьба UNJF-резьба я DIN ISO 5855 ISO 3161 ISO 3161 номин. x 0 шаг P MM внутр. диам. (Сверл-)0 MM внутр.-0 гайка 5H мин. макс. MM номин. 0 ниток на дюйм внутр. диам. (Сверл-)0 MM внутр.-0 гайка 3B мин. макс. MM номин. 0 ниток на дюйм внутр. диам. (Сверл-)0 MM внутр.-0 гайка 3B мин. макс. MM MJ 3 x 0,50 2,60 2,513 2,653 Nr. 6 - 32 2,85 2,733 2,939 Nr. 6 - 40 3,00 2,888 3,053 MJ 4 x 0,70 3,40 3,318 3,498 Nr. 8 - 32 3,55 3,393 3,599 Nr. 8 - 36 3,60 3,480 3,663 MJ 5 x 0,80 4,30 4,221 4,421 Nr. 10 - 24 4,00 3,795 4,064 Nr. 10 - 32 4,20 4,054 4,255 MJ 6 x 0,50 5,55 5,513 5,625 Nr. 12 - 24 4,60 4,455 4,704 Nr. 12 - 28 4,75 4,602 4,816 MJ 6 x 0,75 5,35 5,269 5,419 1/4 - 20 5,30 5,113 5,387 1/4 - 28 5,60 5,466 5,662 MJ 6 x 1,00 5,10 5,026 5,216 5/16 - 18 6,75 6,563 6,833 5/16 - 24 7,00 6,906 7,109 MJ 8 x 0,50 7,55 7,513 7,625 3/8 - 16 8,20 7,978 8,255 3/8 - 24 8,60 8,494 8,679 MJ 8 x 0,75 7,35 7,269 7,419 7/16 - 14 9,60 9,346 9,639 7/16 - 20 10,00 9,876 10,084 MJ 8 x 1,00 7,10 7,026 7,216 1/2 - 13 11,00 10,798 11,095 1/2 - 20 11,60 11,463 11,661 MJ 8 x 1,25 6,90 6,782 6,994 9/16 - 12 12,40 12,228 12,482 9/16 - 18 13,00 12,913 13,122 MJ 10 x 1,00 9,10 9,026 9,216 5/8 - 11 13,80 13,627 13,904 5/8 - 18 14,60 14,501 14,702 MJ 10 x 1,25 8,90 8,782 8,994 MJ 10 x 1,50 8,60 8,539 8,775 MJ 12 x 1,75 10,40 10,295 10,560 MJ 16 x 2,00 14,20 14,051 14,351 MJ 3 x 0,50l до MJ 5 x 0,80 диаметр внутренней резьбы 6H 472 GUHRING
