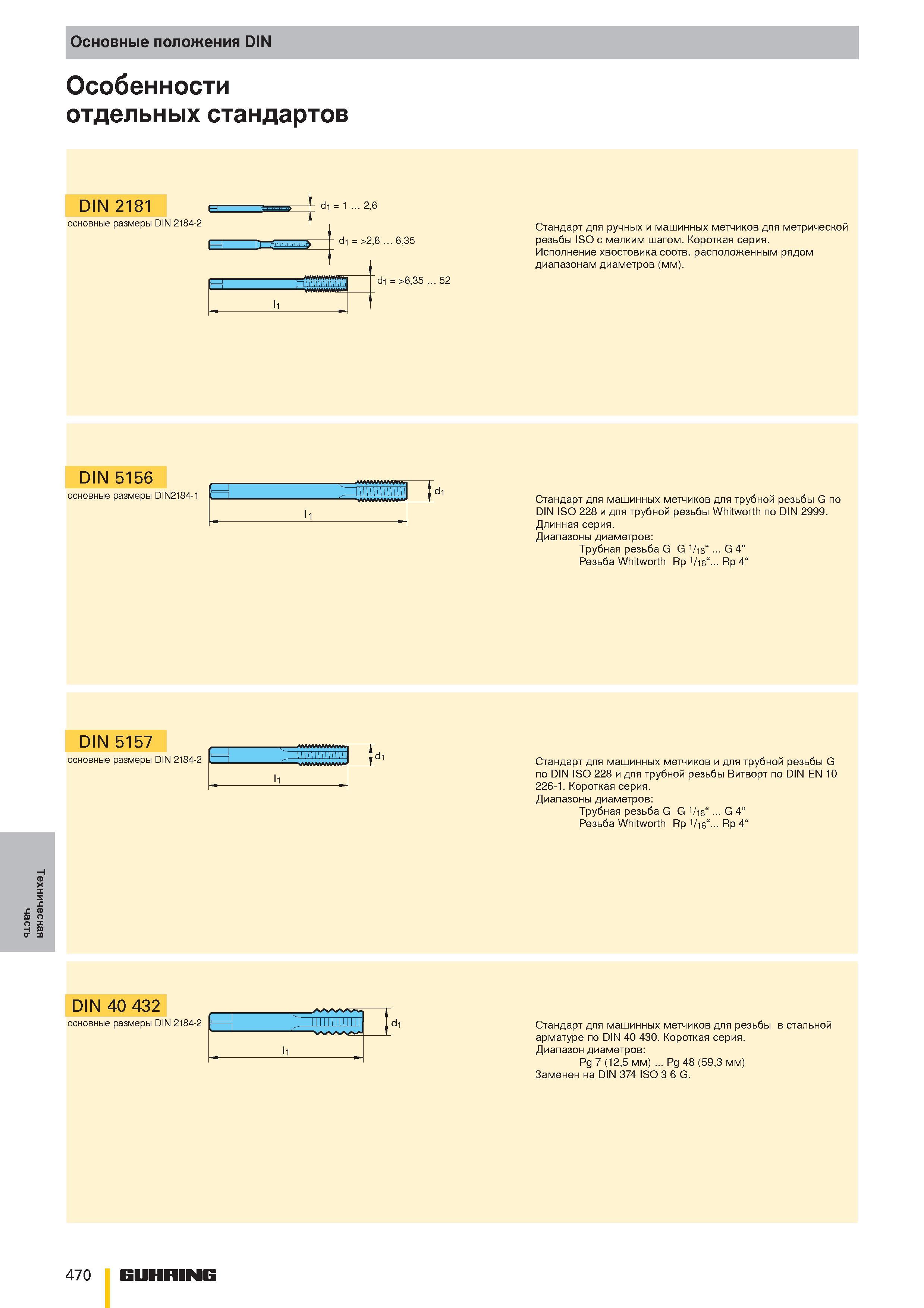

часть Основные положения DIN Особенности отдельных стандартов DIN 2181 основные размеры DIN 2184-2 Стандарт для ручных и машинных метчиков для метрической резьбы ISO с мелким шагом. Короткая серия. Исполнение хвостовика соотв. расположенным рядом диапазонам диаметров (мм). DIN 5156 основные размеры DIN2184-1 d1 Стандарт для машинных метчиков для трубной резьбы G по DIN ISO 228 и для трубной резьбы Whitworth по DIN 2999. Длинная серия. Диапазоны диаметров: Трубная резьба G G 1/16“ ... G 4“ Резьба Whitworth Rp 1/16“... Rp 4“ DIN 5157 основные размеры DIN 2184-2 I d1 Стандарт для машинных метчиков и для трубной резьбы G по DIN ISO 228 и для трубной резьбы Витворт по DIN EN 10 226-1. Короткая серия. Диапазоны диаметров: Трубная резьба G G 1/16“ ... G 4“ Резьба Whitworth Rp 1/16“... Rp 4“ DIN 40 432 основные размеры DIN 2184-2 Стандарт для машинных метчиков для резьбы в стальной арматуре по DIN 40 430. Короткая серия. Диапазон диаметров: Pg 7 (12,5 мм) ... Pg 48 (59,3 мм) Заменен на DIN 374 ISO 3 6 G. 470 GUHRING
