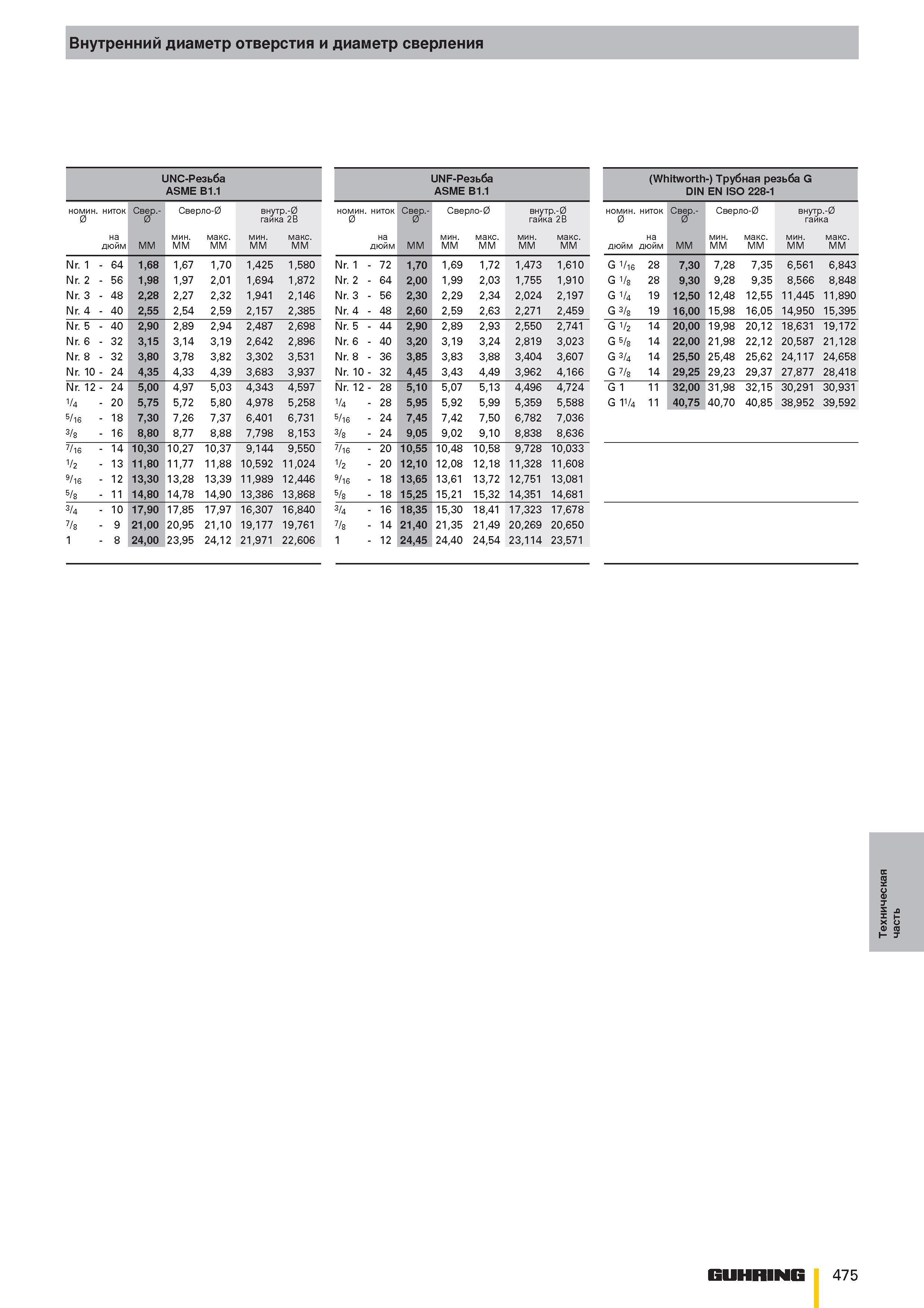

Внутренний диаметр отверстия и диаметр сверления UNC-Резьба ASME B1.1 номин. 0 ниток Свер.- 0 Сверло-0 внутр.-0 гайка 2B на дюйм MM мин. MM макс. MM мин. MM макс. MM Nr. 1 - 64 1,68 1,67 1,70 1,425 1,580 Nr. 2 - 56 1,98 1,97 2,01 1,694 1,872 Nr. 3 - 48 2,28 2,27 2,32 1,941 2,146 Nr. 4 - 40 2,55 2,54 2,59 2,157 2,385 Nr. 5 - 40 2,90 2,89 2,94 2,487 2,698 Nr. 6 - 32 3,15 3,14 3,19 2,642 2,896 Nr. 8 - 32 3,80 3,78 3,82 3,302 3,531 Nr. 10 - 24 4,35 4,33 4,39 3,683 3,937 Nr. 12 - 24 5,00 4,97 5,03 4,343 4,597 1/4 - 20 5,75 5,72 5,80 4,978 5,258 5/l6 - 18 7,30 7,26 7,37 6,401 6,731 3/8 - 16 8,80 8,77 8,88 7,798 8,153 7/l6 - 14 10,30 10,27 10,37 9,144 9,550 1/2 - 13 11,80 11,77 11,88 10,592 11,024 9/l6 - 12 13,30 13,28 13,39 11,989 12,446 5/8 - 11 14,80 14,78 14,90 13,386 13,868 3/4 - 10 17,90 17,85 17,97 16,307 16,840 7/8 -9 21,00 20,95 21,10 19,177 19,761 1 -8 24,00 23,95 24,12 21,971 22,606 UNF-Резьба ASME B1.1 номин. 0 ниток р. е0 в С Сверло-0 внутр.-0 гайка 2B на дюйм MM мин. MM макс. MM мин. MM макс. MM Nr. 1 - 72 1,70 1,69 1,72 1,473 1,610 Nr. 2 - 64 2,00 1,99 2,03 1,755 1,910 Nr. 3 - 56 2,30 2,29 2,34 2,024 2,197 Nr. 4 - 48 2,60 2,59 2,63 2,271 2,459 Nr. 5 - 44 2,90 2,89 2,93 2,550 2,741 Nr. 6 - 40 3,20 3,19 3,24 2,819 3,023 Nr. 8 - 36 3,85 3,83 3,88 3,404 3,607 Nr. 10 - 32 4,45 3,43 4,49 3,962 4,166 Nr. 12 - 28 5,10 5,07 5,13 4,496 4,724 1/4 - 28 5,95 5,92 5,99 5,359 5,588 5/16 - 24 7,45 7,42 7,50 6,782 7,036 3/8 - 24 9,05 9,02 9,10 8,838 8,636 7/16 - 20 5 ,5 0, 10,48 10,58 9,728 10,033 1/2 - 20 12,10 12,08 12,18 11,328 11,608 9/16 - 18 5 ,6 3, 13,61 13,72 12,751 13,081 5/8 - 18 5 ,2 5, 15,21 15,32 14,351 14,681 3/4 - 16 5 ,3 8, 15,30 18,41 17,323 17,678 7/8 - 14 21 4 О 21,35 21,49 20,269 20,650 1 - 12 5 ,4 4, 2 24,40 24,54 23,114 23,571 (Whitworth-) Трубная резьба G DIN EN ISO 228-1 номин. 0 ниток р. е0 в С Сверло-0 внутр.-0 гайка дюйм на дюйм MM мин. MM макс. MM мин. MM макс. MM G 1/-i6 28 7,30 7,28 7,35 6,561 6,843 G 1/8 28 9,30 9,28 9,35 8,566 8,848 G 1/4 19 12,50 12,48 12,55 11,445 11,890 G 3/8 19 16,00 15,98 16,05 14,950 15,395 G 1/2 14 20,00 19,98 20,12 18,631 19,172 G 5/8 14 22,00 21,98 22,12 20,587 21,128 G 3/4 14 25,50 25,48 25,62 24,117 24,658 G 7/8 14 5 ,2 9, 2 29,23 29,37 27,877 28,418 G 1 11 3 0 О 31,98 32,15 30,291 30,931 G 11/4 11 5 ,7 0, 4 40,70 40,85 38,952 39,592 GUHRING 475 часть
