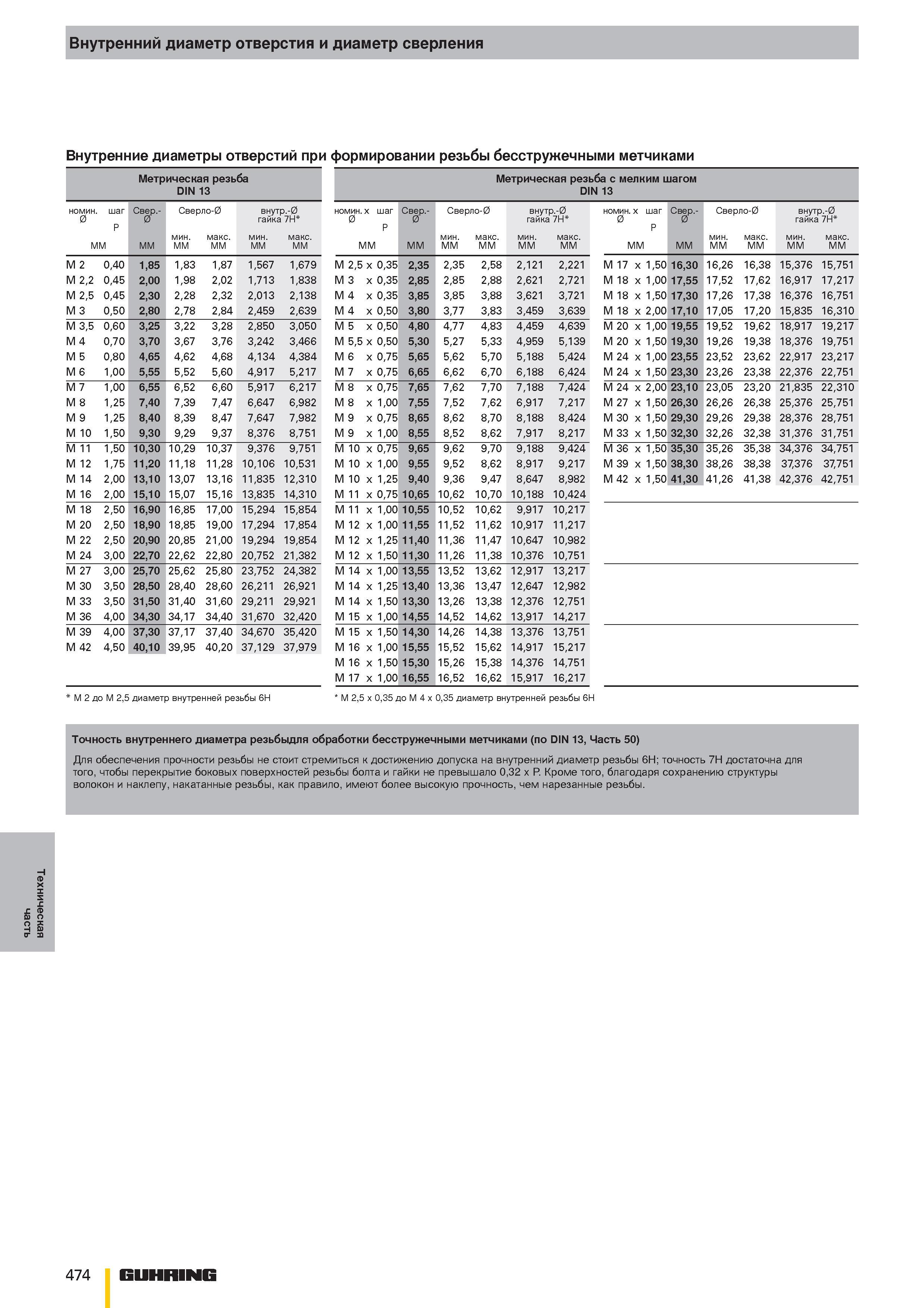

часть Внутренний диаметр отверстия и диаметр сверления Внутренние диаметры отверстий при формировании резьбы бесстружечными метчиками Метрическая резьба Метрическая резьба с мелким шагом DIN 13 DIN 13 номин. 0 шаг P d ер 0 в О Сверло-0 внутр.-0 гайка 7H MM мин. MM макс. MM мин. MM макс. MM M 2 0,40 1,85 1,83 1,87 1,567 1,679 M 2,2 0,45 2,00 1,98 2,02 1,713 1,838 M 2,5 0,45 2,30 2,28 2,32 2,013 2,138 M 3 0,50 2,80 2,78 2,84 2,459 2,639 M 3,5 0,60 3,25 3,22 3,28 2,850 3,050 M 4 0,70 3,70 3,67 3,76 3,242 3,466 M 5 0,80 4,65 4,62 4,68 4,134 4,384 M 6 1,00 5,55 5,52 5,60 4,917 5,217 M 7 1,00 6,55 6,52 6,60 5,917 6,217 M 8 1,25 7,40 7,39 7,47 6,647 6,982 M 9 1,25 8,40 8,39 8,47 7,647 7,982 M 10 1,50 9,30 9,29 9,37 8,376 8,751 M 11 1,50 10,30 10,29 10,37 9,376 9,751 M 12 1,75 11,20 11,18 11,28 10,106 10,531 M 14 2,00 13,10 13,07 13,16 11,835 12,310 M 16 2,00 15,10 15,07 15,16 13,835 14,310 M 18 2,50 16,90 16,85 17,00 15,294 15,854 M 20 2,50 18,90 18,85 19,00 17,294 17,854 M 22 2,50 20,90 20,85 21,00 19,294 19,854 M 24 3,00 2 7 О 22,62 22,80 20,752 21,382 M 27 3,00 2 7 о 25,62 25,80 23,752 24,382 M 30 3,50 28,50 28,40 28,60 26,211 26,921 M 33 3,50 31,50 31,40 31,60 29,211 29,921 M 36 4,00 34,30 34,17 34,40 31,670 32,420 M 39 4,00 37,30 37,17 37,40 34,670 35,420 M 42 4,50 40,10 39,95 40,20 37,129 37,979 M 2 до M 2,5 диаметр внутренней резьбы 6H номин. x шаг 0 P р. е0 в С Сверло-0 внутр.-0 гайка 7H MM мин. MM макс. MM мин. MM макс. MM M 2,5 x 0,35 2,35 2,35 2,58 2,121 2,221 M 3 x 0,35 2,85 2,85 2,88 2,621 2,721 M 4 x 0,35 3,85 3,85 3,88 3,621 3,721 M 4 x 0,50 3,80 3,77 3,83 3,459 3,639 M 5 x 0,50 4,80 4,77 4,83 4,459 4,639 M 5,5 x 0,50 5,30 5,27 5,33 4,959 5,139 M 6 x 0,75 5,65 5,62 5,70 5,188 5,424 M 7 x 0,75 6,65 6,62 6,70 6,188 6,424 M 8 x 0,75 7,65 7,62 7,70 7,188 7,424 M 8 x 1,00 7,55 7,52 7,62 6,917 7,217 M 9 x 0,75 8,65 8,62 8,70 8,188 8,424 M 9 x 1,00 8,55 8,52 8,62 7,917 8,217 M 10 x 0,75 9,65 9,62 9,70 9,188 9,424 M 10 x 1,00 9,55 9,52 8,62 8,917 9,217 M 10 x 1,25 9,40 9,36 9,47 8,647 8,982 M 11 x 0,75 10,65 10,62 10,70 10,188 10,424 M 11 x 1,00 10,55 10,52 10,62 9,917 10,217 M 12 x 1,00 11,55 11,52 11,62 10,917 11,217 M 12 x 1,25 11,40 11,36 11,47 10,647 10,982 M 12 x 1,50 11,30 11,26 11,38 10,376 10,751 M 14 x 1,00 13,55 13,52 13,62 12,917 13,217 M 14 x 1,25 13,40 13,36 13,47 12,647 12,982 M 14 x 1,50 13,30 13,26 13,38 12,376 12,751 M 15 x 1,00 14,55 14,52 14,62 13,917 14,217 M 15 x 1,50 14,30 14,26 14,38 13,376 13,751 M 16 x 1,00 15,55 15,52 15,62 14,917 15,217 M 16 x 1,50 15,30 15,26 15,38 14,376 14,751 M 17 x 1,00 16,55 16,52 16,62 15,917 16,217 M 2,5 x 0,35 до M 4 x 0,35 диаметр внутренней резьбы 6H номин. x шаг 0 P MM Свер.- 0 MM Сверло-0 мин. макс. MM внутр.-0 гайка 7H мин. макс. MM M 17 x 1,50 M 18 x 1,00 M 18 x 1,50 M 18 x 2,00 16.30 17,55 17.30 17,10 16.26 16,38 17,52 17,62 17.26 17,38 17,05 17,20 15.376 15,751 16,917 17,217 16.376 16,751 15,835 16,310 M 20 x 1,00 M 20 x 1,50 M 24 x 1,00 M 24 x 1,50 19.55 19.30 23.55 23.30 19.52 19,62 19.26 19,38 23.52 23,62 23.26 23,38 18.917 19,217 18.376 19,751 22.917 23,217 22.376 22,751 M 24 x 2,00 M 27 x 1,50 M 30 x 1,50 M 33 x 1,50 23,10 26.30 29.30 32.30 23,05 23,20 26.26 26,38 29.26 29,38 32.26 32,38 21,835 22,310 25.376 25,751 28.376 28,751 31.376 31,751 M 36 x 1,50 M 39 x 1,50 M 42 x 1,50 35.30 38.30 41.30 35.26 35,38 38.26 38,38 41.26 41,38 34.376 34,751 37.376 37,751 42.376 42,751 Точность внутреннего диаметра резьбыдля обработки бесстружечными метчиками (по DIN 13, Часть 50) Для обеспечения прочности резьбы не стоит стремиться к достижению допуска на внутренний диаметр резьбы 6H; точность 7H достаточна для того, чтобы перекрытие боковых поверхностей резьбы болта и гайки не превышало 0,32 x P. Кроме того, благодаря сохранению структуры волокон и наклепу, накатанные резьбы, как правило, имеют более высокую прочность, чем нарезанные резьбы. 474 GUHRING
