310 Каталог GUHRING 2010 Резьбовой инструмент Метчики Плашки Фрезы Оснастка Стр.310

Каталог GUHRING 2010 Металлорежущий резьбовой инструмент Стр. 310 0310 Lab2u

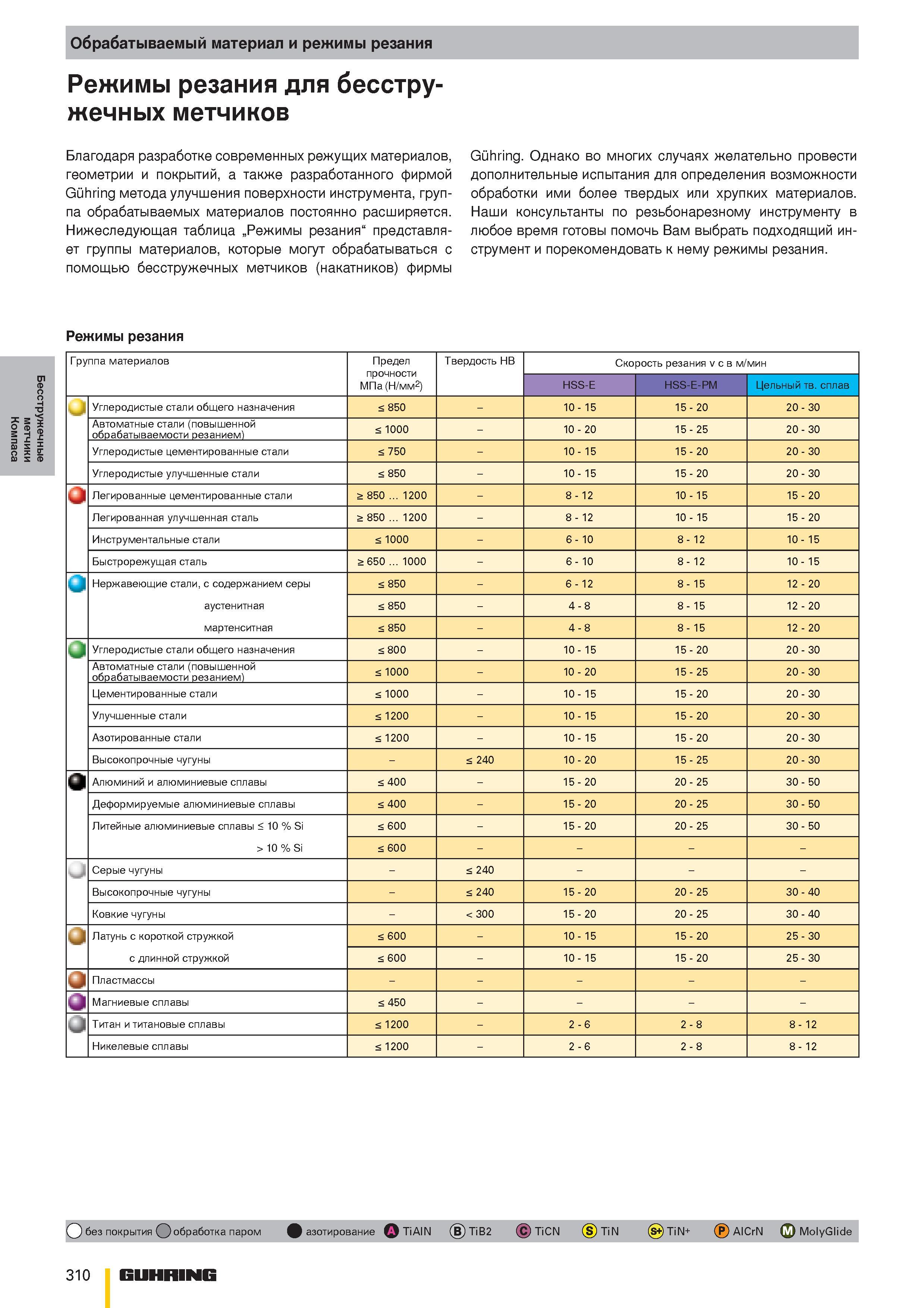

Бесстружечные метчики Компаса Обрабатываемый материал и режимы резания Режимы резания для бесстру-жечных метчиков Благодаря разработке современных режущих материалов, геометрии и покрытий, а также разработанного фирмой Guhring метода улучшения поверхности инструмента, группа обрабатываемых материалов постоянно расширяется. Нижеследующая таблица „Режимы резания“ представляет группы материалов, которые могут обрабатываться с помощью бесстружечных метчиков (накатников) фирмы Guhring. Однако во многих случаях желательно провести дополнительные испытания для определения возможности обработки ими более твердых или хрупких материалов. Наши консультанты по резьбонарезному инструменту в любое время готовы помочь Вам выбрать подходящий инструмент и порекомендовать к нему режимы резания. Режимы резания Группа материалов Предел прочности МПа (Н/мм2) Твердость НВ Скорость резания v с в м/мин HSS-E HSS-E-PM Цельный твердый сплав Углеродистые стали общего назначения < 850 - 10 - 15 15 - 20 20 - 30 Автоматные стали (повышенной обоабатываемости оезанием) < 1000 - 10 - 20 15 - 25 20 - 30 Углеродистые цементированные стали < 750 - 10 - 15 15 - 20 20 - 30 Углеродистые улучшенные стали < 850 - 10 - 15 15 - 20 20 - 30 Легированные цементированные стали > 850 ... 1200 - 8 - 12 10 - 15 15 - 20 Легированная улучшенная сталь > 850 ... 1200 - 8 - 12 10 - 15 15 - 20 Инструментальные стали < 1000 - 6 - 10 8 - 12 10 - 15 Быстрорежущая сталь > 650 ... 1000 - 6 - 10 8 - 12 10 - 15 Э Нержавеющие стали, с содержанием серы < 850 - 6 - 12 8 - 15 12 - 20 аустенитная < 850 - 4 - 8 8 - 15 12 - 20 мартенситная < 850 - 4 - 8 8 - 15 12 - 20 О Углеродистые стали общего назначения < 800 - 10 - 15 15 - 20 20 - 30 Автоматные стали (повышенной обиабатываемости иезанием) < 1000 - 10 - 20 15 - 25 20 - 30 Цементированные стали < 1000 - 10 - 15 15 - 20 20 - 30 Улучшенные стали < 1200 - 10 - 15 15 - 20 20 - 30 Азотированные стали < 1200 - 10 - 15 15 - 20 20 - 30 Высокопрочные чугуны - < 240 10 - 20 15 - 25 20 - 30 о Алюминий и алюминиевые сплавы < 400 - 15 - 20 5 2 0 2 30 - 50 Деформируемые алюминиевые сплавы < 400 - 15 - 20 20 - 25 30 - 50 Литейные алюминиевые сплавы < 10 % Si < 600 - 15 - 20 20 - 25 3 О 5 О > 10 % Si < 600 Серые чугуны - < 240 - Высокопрочные чугуны - < 240 15 - 20 5 2 0 2 30 - 40 Ковкие чугуны - < 300 15 - 20 20 - 25 30 - 40 о Латунь с короткой стружкой < 600 - 10 - 15 15 - 20 25 - 30 с длинной стружкой < 600 - 10 - 15 15 - 20 25 - 30 Пластмассы - Магниевые сплавы < 450 Титан и титановые сплавы < 1200 - 2 - 6 2 - 8 8 - 12 Никелевые сплавы < 1200 - 2 - 6 2 - 8 8 - 12 (3 без покрытия Обработка паром Азотирование Q TiAIN (В) TiB2 (С) TiCN (S) TiN (S+) TiN+ (P) AlCrN (J) MolyGlide 310 GUHRING
