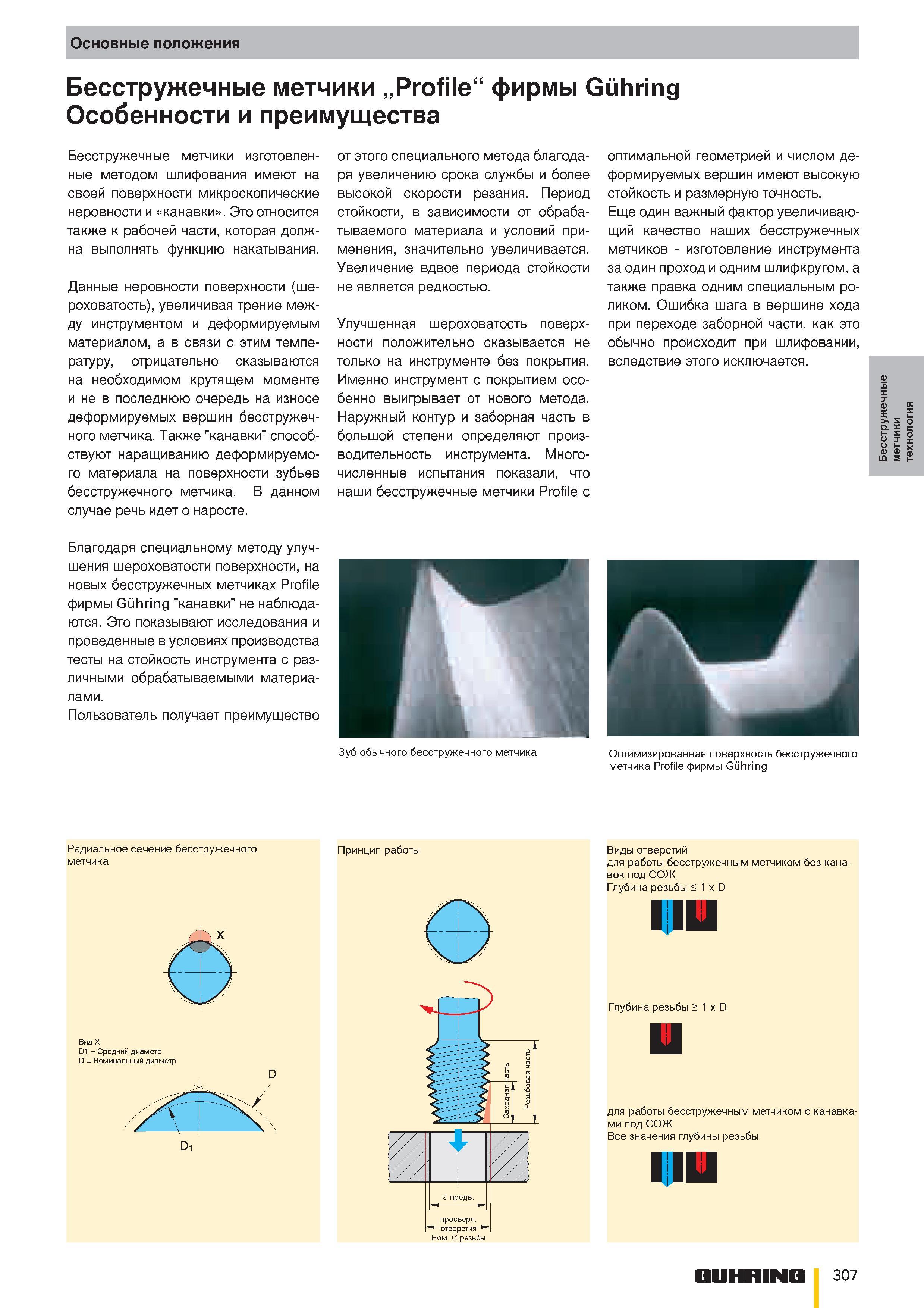

Основные положения Бесстружечные метчики „Profile“ фирмы Guhring Особенности и преимущества Бесстружечные метчики изготовленные методом шлифования имеют на своей поверхности микроскопические неровности и канавки . Это относится также к рабочей части, которая должна выполнять функцию накатывания. Данные неровности поверхности (шероховатость), увеличивая трение между инструментом и деформируемым материалом, а в связи с этим температуру, отрицательно сказываются на необходимом крутящем моменте и не в последнюю очередь на износе деформируемых вершин бесстружеч-ного метчика. Также "канавки" способствуют наращиванию деформируемого материала на поверхности зубьев бесстружечного метчика. В данном случае речь идет о наросте. Благодаря специальному методу улучшения шероховатости поверхности, на новых бесстружечных метчиках Profile фирмы Guhring "канавки" не наблюдаются. Это показывают исследования и проведенные в условиях производства тесты на стойкость инструмента с различными обрабатываемыми материалами. Пользователь получает преимущество от этого специального метода благодаря увеличению срока службы и более высокой скорости резания. Период стойкости, в зависимости от обрабатываемого материала и условий применения, значительно увеличивается. Увеличение вдвое периода стойкости не является редкостью. Улучшенная шероховатость поверхности положительно сказывается не только на инструменте без покрытия. Именно инструмент с покрытием особенно выигрывает от нового метода. Наружный контур и заборная часть в большой степени определяют производительность инструмента. Многочисленные испытания показали, что наши бесстружечные метчики Profile c Зуб обычного бесстружечного метчика оптимальной геометрией и числом деформируемых вершин имеют высокую стойкость и размерную точность. Еще один важный фактор увеличивающий качество наших бесстружечных метчиков - изготовление инструмента за один проход и одним шлифкругом, а также правка одним специальным роликом. Ошибка шага в вершине хода при переходе заборной части, как это обычно происходит при шлифовании, вследствие этого исключается. Оптимизированная поверхность бесстружечного метчика Profile фирмы Guhring Радиальное сечение бесстружечного метчика Вид Х D1 = Средний диаметр D = Номинальный диаметр D Di Принцип работы Ном. 0 резьбы Виды отверстий для работы бесстружечным метчиком без канавок под СОЖ Глубина резьбы < 1 x D Глубина резьбы > 1 x D для работы бесстружечным метчиком с канавками под СОЖ Все значения глубины резьбы GUHRING 307 Бесстружечные метчики технология
