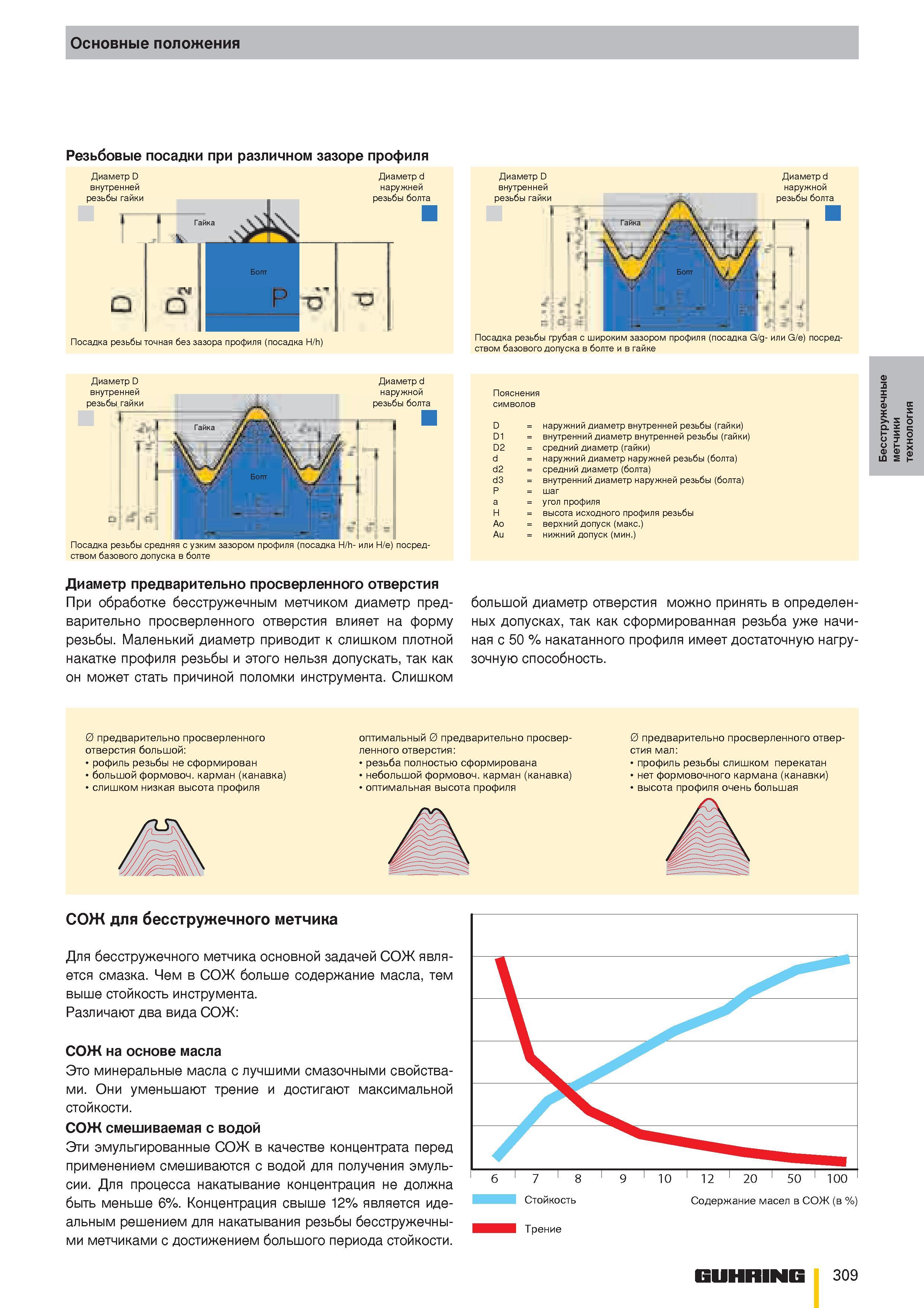

Основные положения Резьбовые посадки при различном зазоре профиля Диаметр D внутренней резьбы гайки -г гч О Диаметр d наружней резьбы болта Посадка резьбы точная без зазора профиля (посадка H/h) Диаметр D внутренней резьбы гайки J Диаметр d наружной резьбы болта 1 L 1 1 а Посадка резьбы грубая с широким зазором профиля (посадка G/g- или G/e) посредством базового допуска в болте и в гайке Диаметр D внутренней Диаметр d наружной резьбы болта -т Посадка резьбы средняя с узким зазором профиля (посадка H/h- или H/e) посредством базового допуска в болте Пояснения символов D = наружний диаметр внутренней резьбы (гайки) D1 = внутренний диаметр внутренней резьбы (гайки) D2 = средний диаметр (гайки) d = наружний диаметр наружней резьбы (болта) d2 = средний диаметр (болта) d3 = внутренний диаметр наружней резьбы (болта) P = шаг a = угол профиля H = высота исходного профиля резьбы Ao = верхний допуск (макс.) Au = нижний допуск (мин.) Диаметр предварительно просверленного отверстия При обработке бесстружечным метчиком диаметр предварительно просверленного отверстия влияет на форму резьбы. Маленький диаметр приводит к слишком плотной накатке профиля резьбы и этого нельзя допускать, так как он может стать причиной поломки инструмента. Слишком большой диаметр отверстия можно принять в определен ных допусках, так как сформированная резьба уже начи ная с 50 % накатанного профиля имеет достаточную нагру зочную способность. 0 предварительно просверленного отверстия большой: рофиль резьбы не сформирован большой формовоч. карман (канавка) слишком низкая высота профиля оптимальный 0 предварительно просверленного отверстия: резьба полностью сформирована небольшой формовоч. карман (канавка) оптимальная высота профиля 0 предварительно просверленного отвер стия мал: профиль резьбы слишком перекатан нет формовочного кармана (канавки) высота профиля очень большая СОЖ для бесстружечного метчика Для бесстружечного метчика основной задачей СОЖ является смазка. Чем в СОЖ больше содержание масла, тем выше стойкость инструмента. Различают два вида СОЖ: СОЖ на основе масла Это минеральные масла с лучшими смазочными свойствами. Они уменьшают трение и достигают максимальной стойкости. СОЖ смешиваемая с водой Эти эмульгированные СОЖ в качестве концентрата перед применением смешиваются с водой для получения эмульсии. Для процесса накатывание концентрация не должна быть меньше 6%. Концентрация свыше 12% является идеальным решением для накатывания резьбы бесстружечны-ми метчиками с достижением большого периода стойкости. Трение GUHRING 309 Бесстружечные метчики технология
