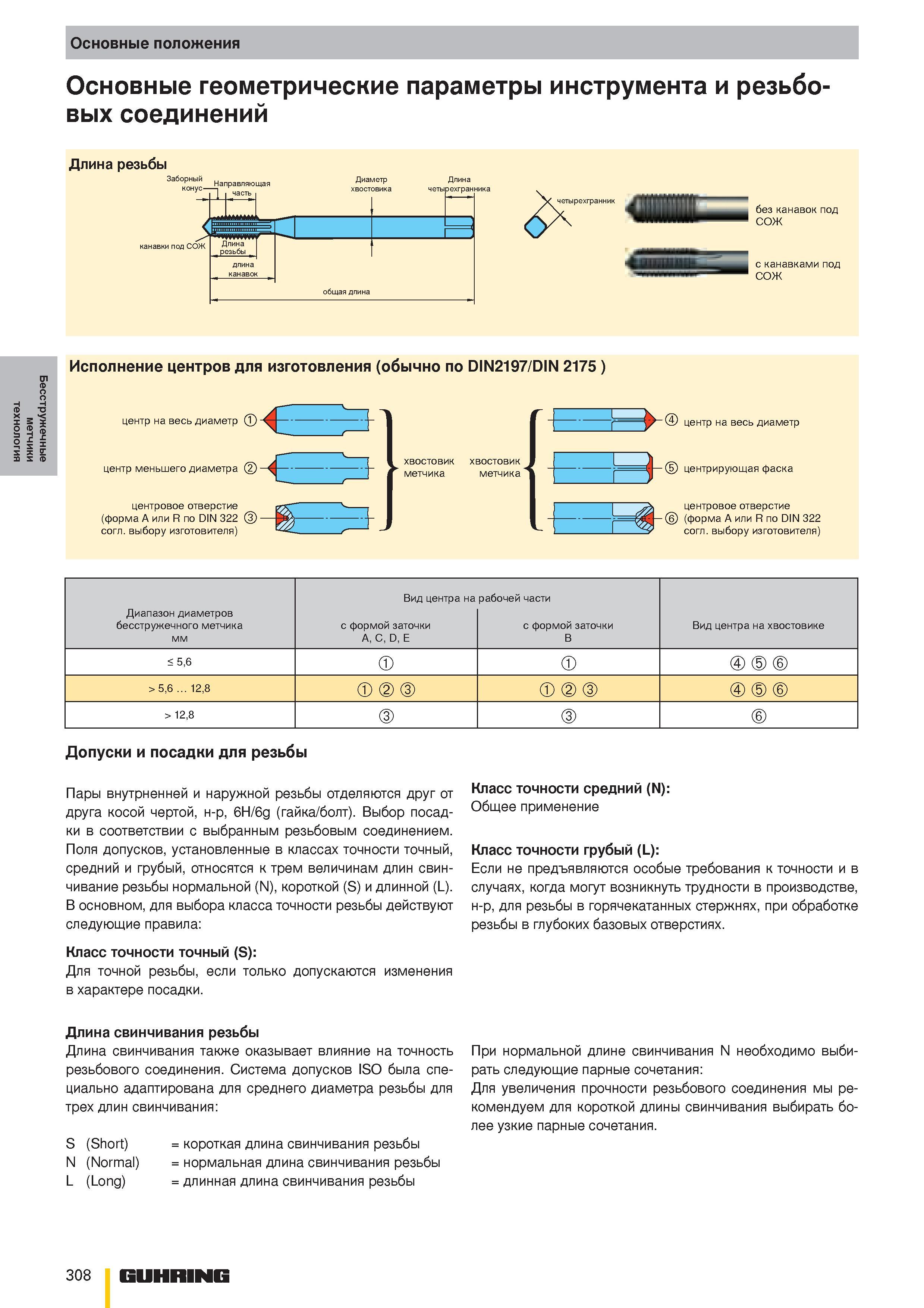

Бесстружечные метчики технология Основные положения Основные геометрические параметры инструмента и резьбовых соединений Длина резьбы четырехгранник без канавок под СОЖ с канавками под СОЖ Исполнение центров для изготовления (обычно по DIN2197/DIN 2175 ) центр на весь диаметр (Г)- центр меньшего диаметра центровое отверстие (форма А или R по DIN 322 согл. выбору изготовителя) хвостовик метчика хвостовик метчика центр на весь диаметр центрирующая фаска центровое отверстие (форма А или R по DIN 322 согл. выбору изготовителя) Вид центра на рабочей части Диапазон диаметров бесстружечного метчика мм с формой заточки A, C, D, E с формой заточки B Вид центра на хвостовике < 5,6 Ф Ф > 5,6 ... 12,8 Ф Ф > 12,8 Допуски и посадки для резьбы Пары внутрненней и наружной резьбы отделяются друг от друга косой чертой, н-р, 6H/6g (гайка/болт). Выбор посадки в соответствии с выбранным резьбовым соединением. Поля допусков, установленные в классах точности точный, средний и грубый, относятся к трем величинам длин свинчивание резьбы нормальной (N), короткой (S) и длинной (L). В основном, для выбора класса точности резьбы действуют следующие правила: Класс точности точный (S): Для точной резьбы, если только допускаются изменения в характере посадки. Длина свинчивания резьбы Длина свинчивания также оказывает влияние на точность резьбового соединения. Система допусков ISO была специально адаптирована для среднего диаметра резьбы для трех длин свинчивания: S (Short) = короткая длина свинчивания резьбы N (Normal) = нормальная длина свинчивания резьбы L (Long) = длинная длина свинчивания резьбы Класс точности средний (N): Общее применение Класс точности грубый (L): Если не предъявляются особые требования к точности и в случаях, когда могут возникнуть трудности в производстве, н-р, для резьбы в горячекатанных стержнях, при обработке резьбы в глубоких базовых отверстиях. При нормальной длине свинчивания N необходимо выбирать следующие парные сочетания: Для увеличения прочности резьбового соединения мы рекомендуем для короткой длины свинчивания выбирать более узкие парные сочетания. 308 GUHRING
