68 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A58

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A58 0068 Lab2u

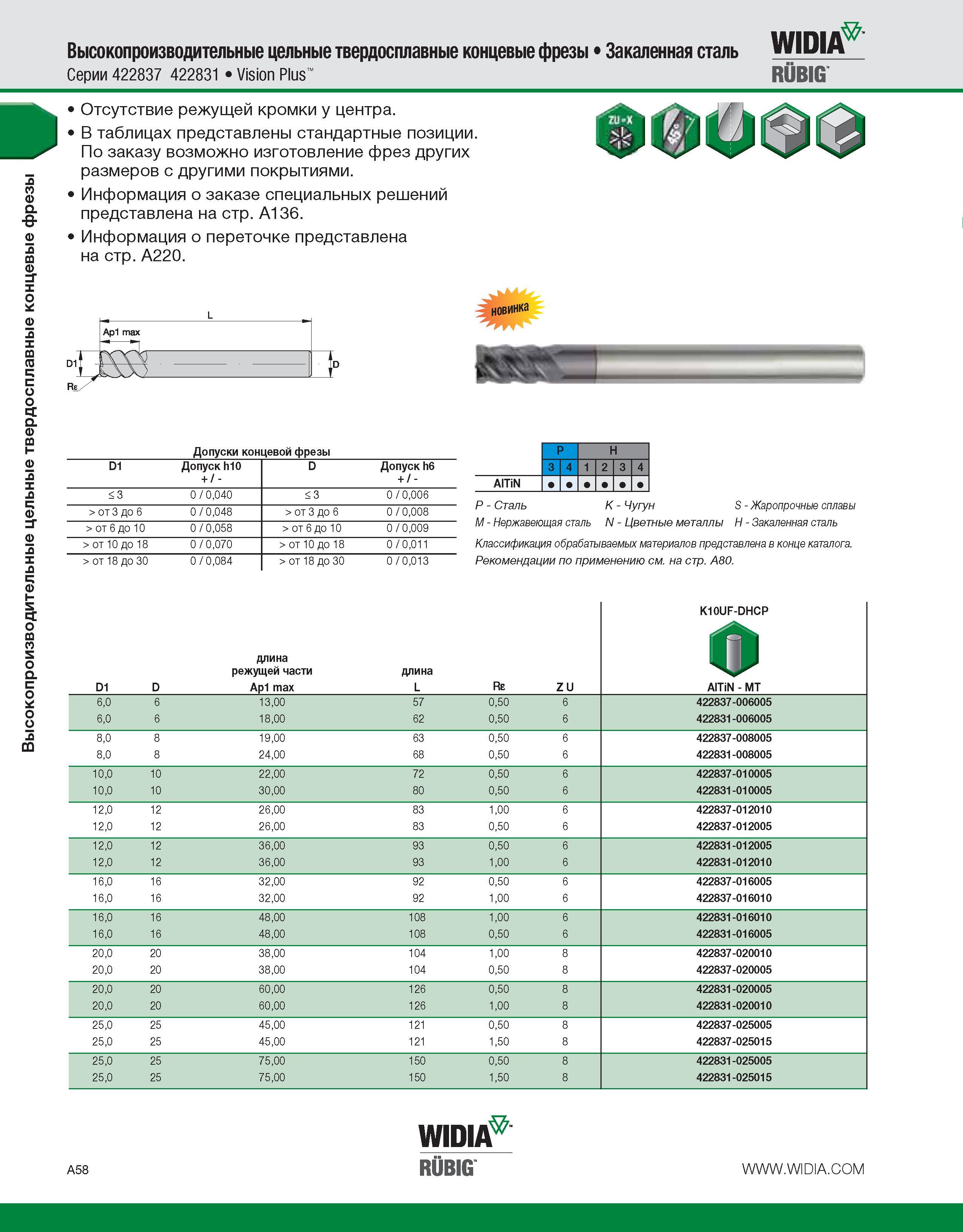

Высокопроизводительные цельные твердосплавные концевые фрезы Серии 422837 422831 Vision Plus Закаленная сталь WIPIA RUBIG Отсутствие режущей кромки у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max 1 Re Допуски концевой фрезы D1 Допуск h10 + / - D Допуск h6 + / - <3 0 / 0,040 < 3 0 / 0,006 > от 3 до 6 0 / 0,048 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,058 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,070 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 AITiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A80. D1 D длина режущей части Ap1 max длина L Re Z U K10UF-DHCP AITiN - MT 6,0 6 13,00 57 0,50 6 422837-006005 6,0 6 18,00 62 0,50 6 422831-006005 8,0 8 19,00 63 0,50 6 422837-008005 8,0 8 24,00 68 0,50 6 422831-008005 10,0 10 22,00 72 0,50 6 422837-010005 10,0 10 30,00 80 0,50 6 422831-010005 12,0 12 26,00 83 1,00 6 422837-012010 12,0 12 26,00 83 0,50 6 422837-012005 12,0 12 36,00 93 0,50 6 422831-012005 12,0 12 36,00 93 1,00 6 422831-012010 16,0 16 32,00 92 0,50 6 422837-016005 16,0 16 32,00 92 1,00 6 422837-016010 16,0 16 48,00 108 1,00 6 422831-016010 16,0 16 48,00 108 0,50 6 422831-016005 20,0 20 38,00 104 1,00 8 422837-020010 20,0 20 38,00 104 0,50 8 422837-020005 20,0 20 60,00 126 0,50 8 422831-020005 20,0 20 60,00 126 1,00 8 422831-020010 25,0 25 45,00 121 0,50 8 422837-025005 25,0 25 45,00 121 1,50 8 422837-025015 25,0 25 75,00 150 0,50 8 422831-025005 25,0 25 75,00 150 1,50 8 422831-025015 WIPI A58 RUBIG
