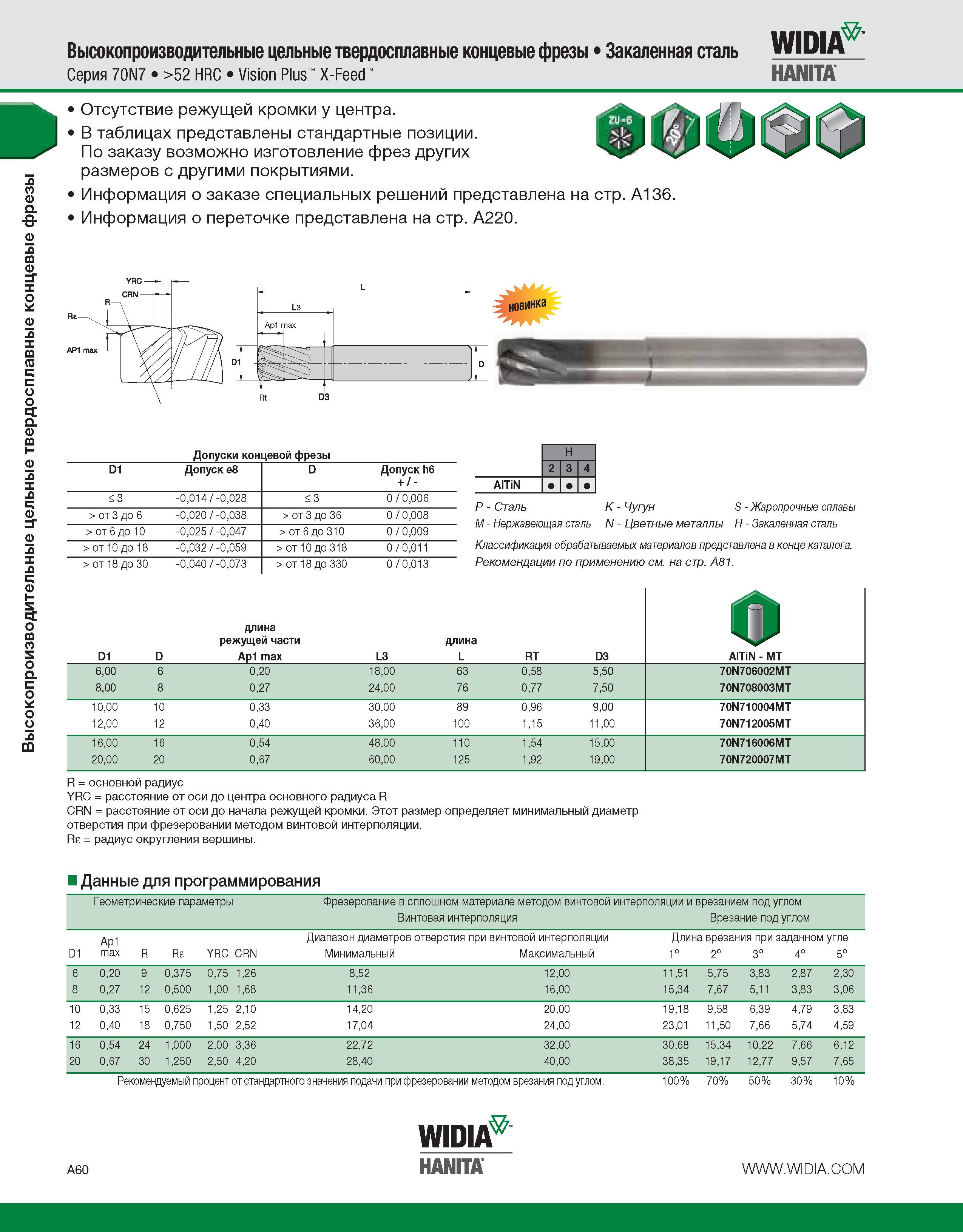

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 70N7 >52 HRC Vision Plus X-Feed Widia Hanita Отсутствие режущей кромки у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 36 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 310 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 318 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 330 0 / 0,013 H 2 3 4 AlTiN K - Чугун S - Жаропрочные сплавы N - Цветные металлы H - Закаленная сталь P - Сталь M - Нержавеющая сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A81. D1 D длина режущей части Ap1 max L3 длина L RT D3 О AlTiN - MT 6,00 6 0,20 18,00 63 0,58 5,50 70N706002MT 8,00 8 0,27 24,00 76 0,77 7,50 70N708003MT 10,00 10 0,33 30,00 89 0,96 9,00 70N710004MT 12,00 12 0,40 36,00 100 1,15 11,00 70N712005MT 16,00 16 0,54 48,00 110 1,54 15,00 70N716006MT 20,00 20 0,67 60,00 125 1,92 19,00 70N720007MT R = основной радиус YRC = расстояние от оси до центра основного радиуса R CRN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия при фрезеровании методом винтовой интерполяции. Re = радиус округления вершины. Данные для программирования Геометрические параметры Фрезерование в сплошном материале методом винтовой интерполяции и врезанием под углом Винтовая интерполяция Врезание под углом D1 Ap1 max R Re О R CRN Диапазон диаметров отверстия при винтовой интерполяции Минимальный Максимальный Длина врезания при заданном угле 1° 2° 3° 4° 5° 6 0,20 9 0,375 0,75 1,26 8,52 12,00 11,51 5,75 3,83 2,87 2,30 8 0,27 12 0,500 1,00 1,68 11,36 16,00 15,34 7,67 5,11 3,83 3,06 10 0,33 15 0,625 1,25 2,10 14,20 20,00 19,18 9,58 6,39 4,79 3,83 12 0,40 18 0,750 1,50 2,52 17,04 24,00 23,01 11,50 7,66 5,74 4,59 16 0,54 24 1,000 2,00 3,36 22,72 32,00 30,68 15,34 10,22 7,66 6,12 20 0,67 30 1,250 2,50 4,20 28,40 40,00 38,35 19,17 12,77 9,57 7,65 Рекомендуемый процент от стандартного значения подачи при фрезеровании методом врезания под углом. 100% 70% 50% 30% 10% WIPI A60 HANITA
