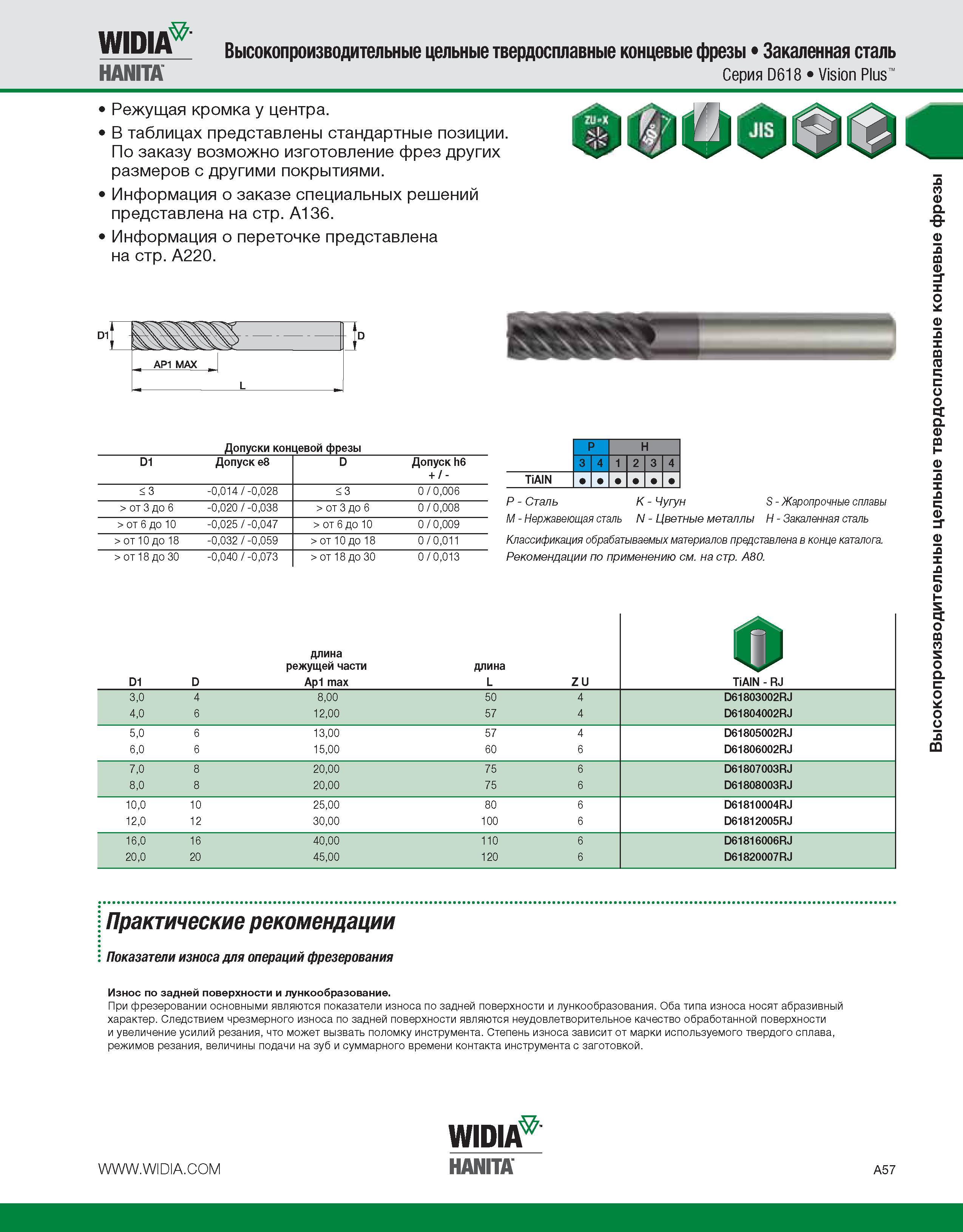

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия D618 Vision Plus Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A80. D1 D длина режущей части Ap1 max длина L Z U 0 TiAlN - RJ 3,0 4 8,00 50 4 D61803002RJ 4,0 6 12,00 57 4 D61804002RJ 5,0 6 13,00 57 4 D61805002RJ 6,0 6 15,00 60 6 D61806002RJ 7,0 8 20,00 75 6 D61807003RJ 8,0 8 20,00 75 6 D61808003RJ 10,0 10 25,00 80 6 D61810004RJ 12,0 12 30,00 100 6 D61812005RJ 16,0 16 40,00 110 6 D61816006RJ 20,0 20 45,00 120 6 D61820007RJ Практические рекомендации Показатели износа для операций фрезерования Износ по задней поверхности и лункообразование. При фрезеровании основными являются показатели износа по задней поверхности и лункообразования. Оба типа износа носят абразивный характер. Следствием чрезмерного износа по задней поверхности являются неудовлетворительное качество обработанной поверхности и увеличение усилий резания, что может вызвать поломку инструмента. Степень износа зависит от марки используемого твердого сплава, режимов резания, величины подачи на зуб и суммарного времени контакта инструмента с заготовкой. Widia Hanita A57 Высокопроизводительные цельные твердосплавные концевые фрезы
