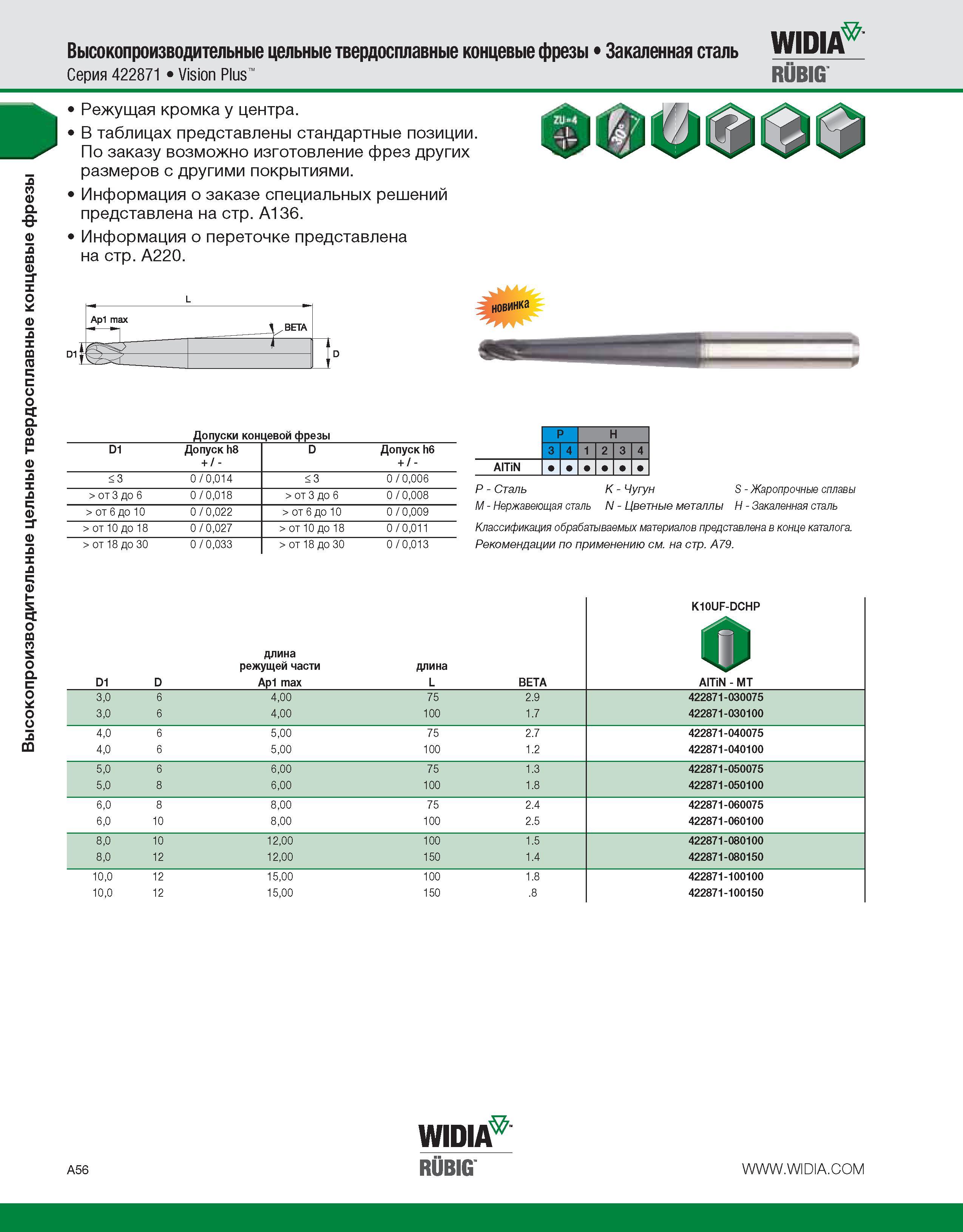

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 422871 Vision Plus WIDIA RUBIG Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max П" Допуски концевой фрезы D1 Допуск h8 + / - D Допуск h6 + / - < 3 0 / 0,014 < 3 0 / 0,006 > от 3 до 6 0 / 0,018 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,022 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,027 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,033 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 AITiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A79. D1 D длина режущей части Ap1 max длина L BETA K10UF-DCHP On AITiN - MT 3,0 6 4,00 75 2.9 422871-030075 3,0 6 4,00 100 1.7 422871-030100 4,0 6 5,00 75 2.7 422871-040075 4,0 6 5,00 100 1.2 422871-040100 5,0 6 6,00 75 1.3 422871-050075 5,0 8 6,00 100 1.8 422871-050100 6,0 8 8,00 75 2.4 422871-060075 6,0 10 8,00 100 2.5 422871-060100 8,0 10 12,00 100 1.5 422871-080100 8,0 12 12,00 150 1.4 422871-080150 10,0 12 15,00 100 1.8 422871-100100 10,0 12 15,00 150 .8 422871-100150 WIPI A56 RUBIG
