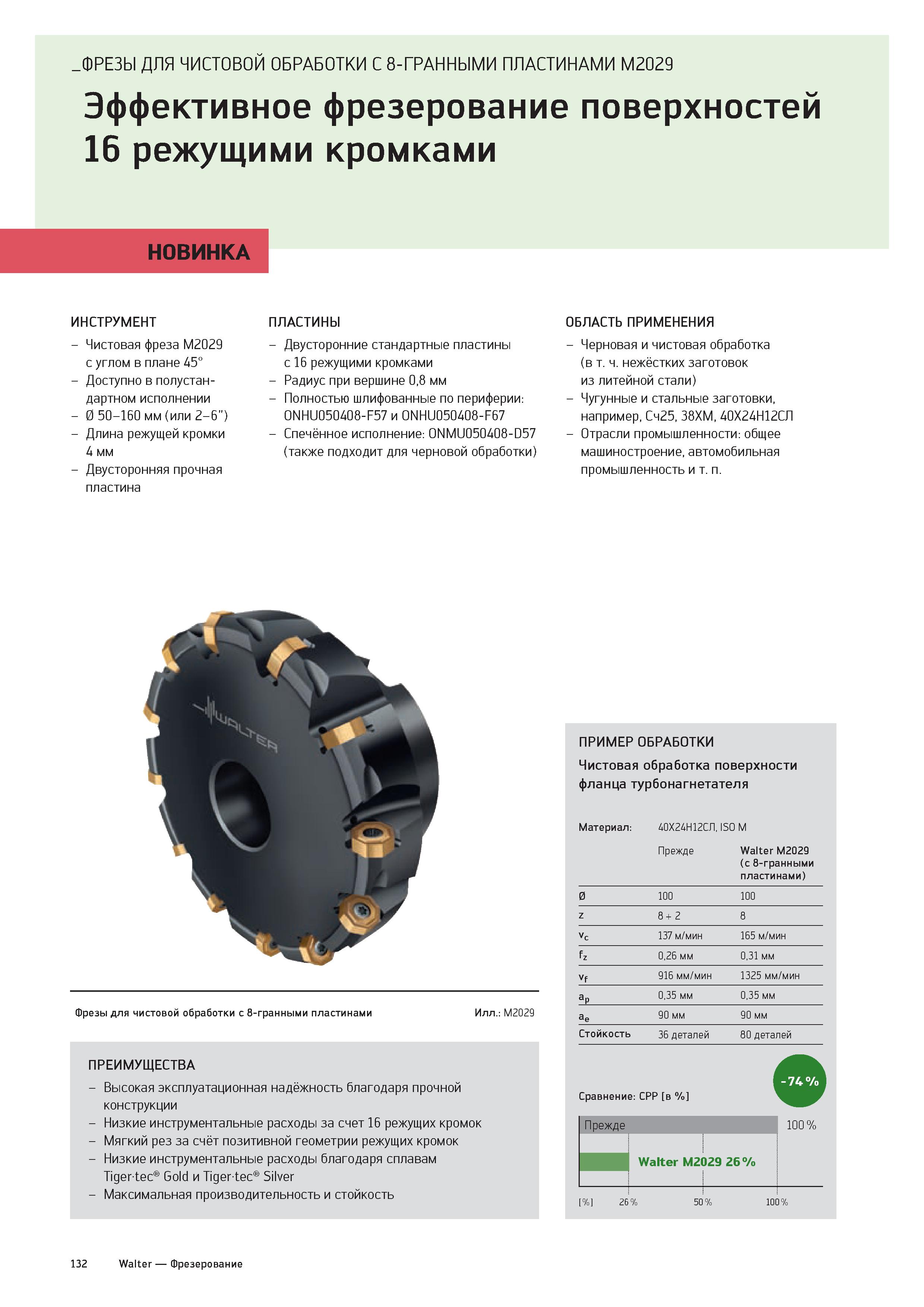

ФРЕЗЫ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ С 8-ГРАННЫМИ ПЛАСТИНАМИ M2029 Эффективное фрезерование поверхностей 16 режущими кромками НОВИНКА ИНСТРУМЕНТ - Чистовая фреза M2029 с углом в плане 45° - Доступно в полустан-дартном исполнении - 0 50-160 мм (или 2-6") - Длина режущей кромки 4 мм - Двусторонняя прочная пластина ПЛАСТИНЫ - Двусторонние стандартные пластины с 16 режущими кромками - Радиус при вершине 0,8 мм - Полностью шлифованные по периферии: ONHU050408-F57 и ONHU050408-F67 - Спечённое исполнение: ONMU050408-D57 (также подходит для черновой обработки) ОБЛАСТЬ ПРИМЕНЕНИЯ - Черновая и чистовая обработка (в т. ч. нежёстких заготовок из литейной стали) - Чугунные и стальные заготовки, например, Сч25, 38ХМ, 40Х24Н12СЛ - Отрасли промышленности: общее машиностроение, автомобильная промышленность и т. п. Фрезы для чистовой обработки с 8-гранными пластинами Илл.: M2029 ПРЕИМУЩЕСТВА - Высокая эксплуатационная надёжность благодаря прочной конструкции - Низкие инструментальные расходы за счет 16 режущих кромок - Мягкий рез за счёт позитивной геометрии режущих кромок - Низкие инструментальные расходы благодаря сплавам Tigertec Gold и Tigertec Silver - Максимальная производительность и стойкость ПРИМЕР ОБРАБОТКИ Чистовая обработка поверхности фланца турбонагнетателя Материал: 40Х24Н12СЛ, ISO M Прежде Walter M2029 (с 8-гранными пластинами) 0 100 100 z 8 + 2 8 Vc 137 м/мин 165 м/мин fz 0,26 мм 0,31 мм Vf 916 мм/мин 1325 мм/мин ap 0,35 мм 0,35 мм ae 90 мм 90 мм Стойкость 36 деталей 80 деталей Сравнение: CPP в % Прежде 100 % Walter M2029 26 % % 26 % 50 % 100 % 132 Walter Фрезерование
