Каталог WALTER 2020 Инструмент и оснастка Инновации (Всего 155 стр.)
|
|
131 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.129
|
Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 129 0131 Lab2u

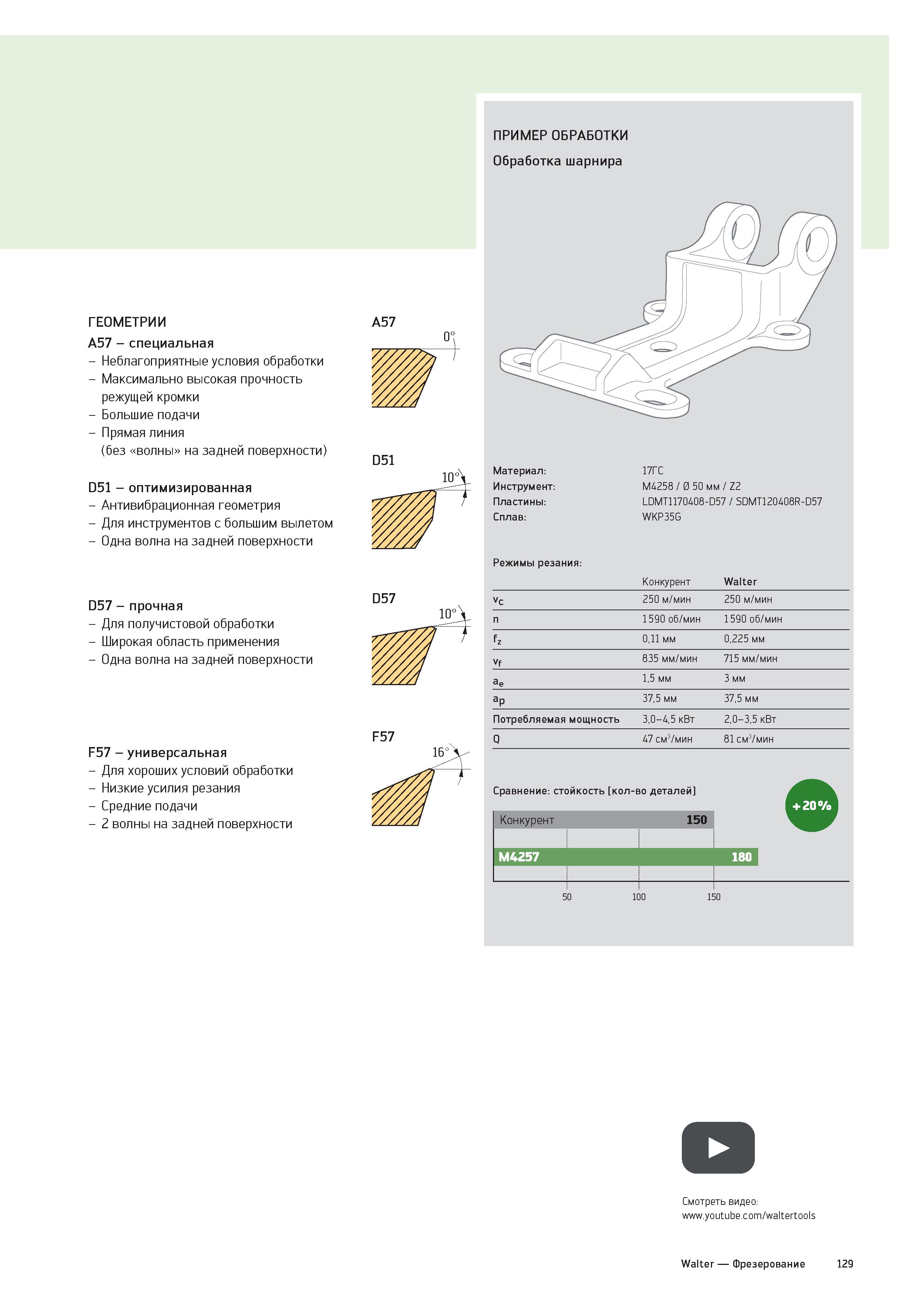

ПРИМЕР ОБРАБОТКИ Обработка шарнира ГЕОМЕТРИИ A57 - специальная - Неблагоприятные условия обработки - Максимально высокая прочность режущей кромки - Большие подачи - Прямая линия (без волны на задней поверхности) D51 - оптимизированная - Антивибрационная геометрия - Для инструментов с большим вылетом - Одна волна на задней поверхности D57 - прочная - Для получистовой обработки - Широкая область применения - Одна волна на задней поверхности F57 - универсальная - Для хороших условий обработки - Низкие усилия резания - Средние подачи - 2 волны на задней поверхности Материал: Инструмент: Пластины: Сплав: Режимы резания: 17ГС M4258 / 0 50 мм / Z2 LDMT1170408-D57 / SDMT120408R-D57 WKP35G Конкурент Walter Vc 250 м/мин 250 м/мин п 1 590 об/мин 1 590 об/мин fz 0,11 мм 0,225 мм Vf 835 мм/мин 715 мм/мин ae 1,5 мм 3 мм ap 37,5 мм 37,5 мм Потребляемая мощность 3,0-4,5 кВт 2,0-3,5 кВт Q 47 см3/мин 81 см3/мин Сравнение: стойкость кол-во деталей Конкурент 150 ш 50 100 150 Смотреть видео: Walter Фрезерование 129
|
