128 Каталог WALTER 2020 Станочный инструмент и технологическая оснастка Инновации Стр.126

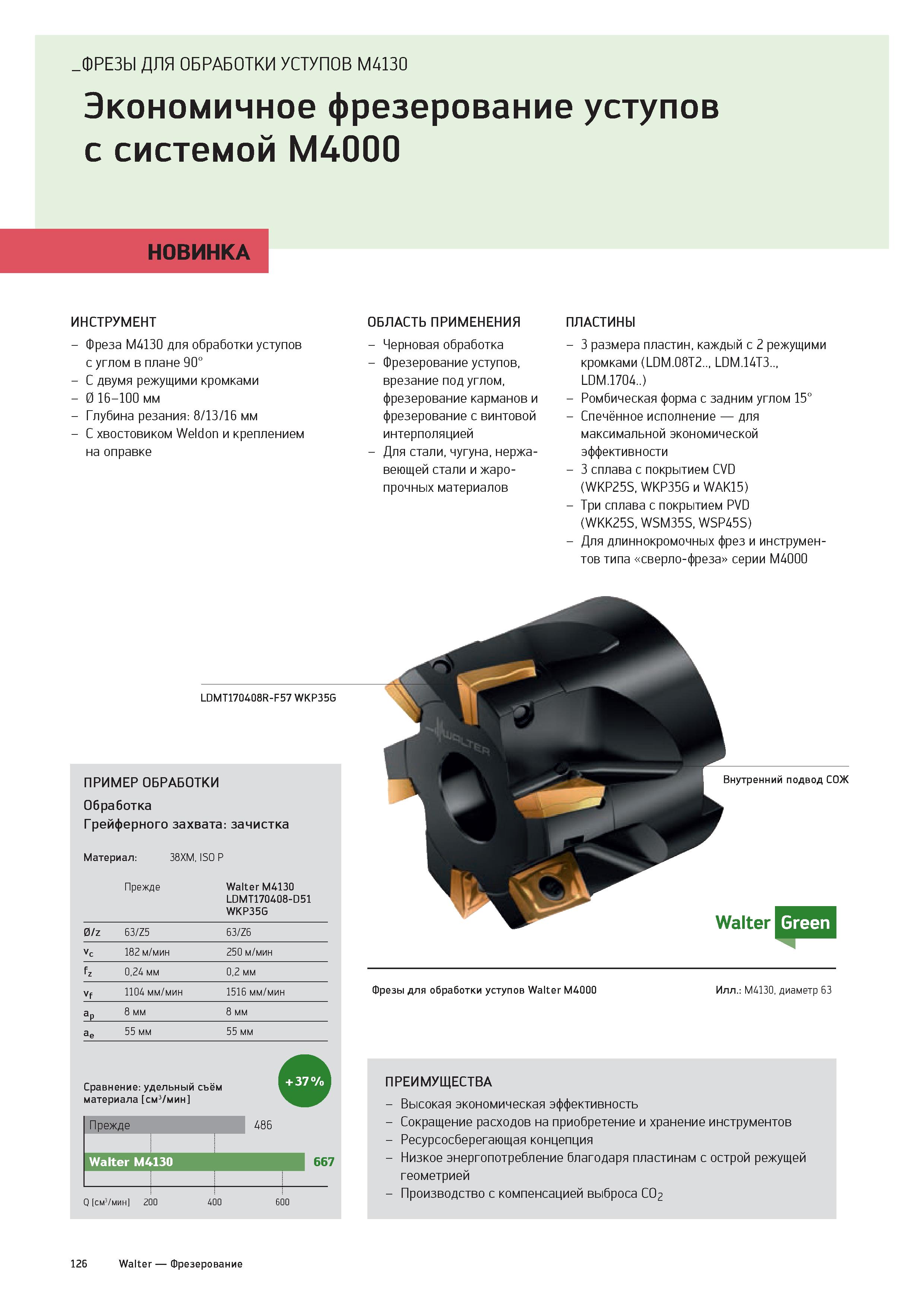

Каталог WALTER 2020 Инструмент и оснастка Инновации Стр. 126 0128 Lab2u ФРЕЗЫ ДЛЯ ОБРАБОТКИ УСТУПОВ M4130 Экономичное фрезерование уступов с системой M4000 НОВИНКА ИНСТРУМЕНТ - Фреза M4130 для обработки уступов с углом в плане 90° - С двумя режущими кромками - 0 16-100 мм - Глубина резания: 8/13/16 мм - С хвостовиком Weldon и креплением на оправке ОБЛАСТЬ ПРИМЕНЕНИЯ - Черновая обработка - Фрезерование уступов, врезание под углом, фрезерование карманов и фрезерование с винтовой интерполяцией - Для стали, чугуна, нержавеющей стали и жаропрочных материалов ПЛАСТИНЫ - 3 размера пластин, каждый с 2 режущими кромками (LDM.08T2.., LDM.14T3.., LDM.1704..) - Ромбическая форма с задним углом 15° - Спечённое исполнение для максимальной экономической эффективности - 3 сплава с покрытием CVD (WKP25S, WKP35G и WAK15) - Три сплава с покрытием PVD (WKK25S, WSM35S, WSP45S) - Для длиннокромочных фрез и инструментов типа сверло-фреза серии M4000 LDMT170408R-F57 WKP35G ПРИМЕР ОБРАБОТКИ Обработка Грейферного захвата: зачистка Материал: 38ХМ, ISO P Прежде Walter M4130 LDMT170408-D51 WKP35G 0/z 63/Z5 63/Z6 Vc 182 м/мин 250 м/мин fz 0,24 мм 0,2 мм Vf 1104 мм/мин 1516 мм/мин ap 8 мм 8 мм ae 55 мм 55 мм Сравнение: удельный съём материала см3/мин Прежде 486 667 Q см3/мин 200 400 600 Walter M4130 Фрезы для обработки уступов Walter M4000 Илл.: M4130, диаметр 63 ПРЕИМУЩЕСТВА - Высокая экономическая эффективность - Сокращение расходов на приобретение и хранение инструментов - Ресурсосберегающая концепция - Низкое энергопотребление благодаря пластинам с острой режущей геометрией - Производство с компенсацией выброса CO2 126 Walter Фрезерование
